| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-6015-4BZG |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل پیزو اولتراسونیک | فرکانس: | 15 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 2600 وات | پیچ مفصل: | M20 * 1.5 |
| قطر دیسک سرامیکی: | 60 میلی متر | تعداد دیسک های سرامیکی: | 4 عدد |
| ظرفیت: | 10-11nf | کاربرد: | دستگاه جوش پلاستیک التراسونیک |
| برجسته کردن: | مبدل پیزو اولتراسونیک 15 کیلوهرتز,سرامیک التراسونیک پیزوالکتریک,مبدل پیزو اولتراسونیک 2600 وات |
||

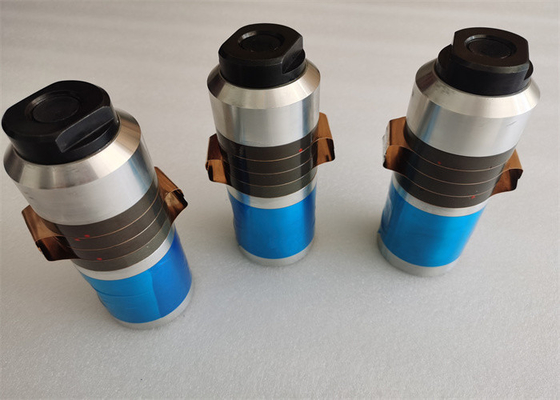

سرامیک التراسونیک پیزوالکتریک با محدوده خازن فرکانس 15 کیلوهرتز از 10nf تا 11nf
شرح:
مبدل اولتراسونیک انرژی الکتریکی یا مغناطیسی خروجی توسط ژنراتور اولتراسونیک را به ارتعاش مکانیکی با همان فرکانس تبدیل می کند.در حال حاضر، مبدل سرامیکی پیزوالکتریک در دستگاه ماسک استفاده می شود.اثر پیزوالکتریک این ماده سیگنال های الکتریکی را به ارتعاشات مکانیکی تبدیل می کند.اصل کار مبدل های اولتراسوند پزشکی (کاوشگرهای اولتراسوند) اساساً یکسان است و داخل آن معمولاً حاوی یک عنصر ذخیره انرژی الکتریکی و یک سیستم لرزش مکانیکی است.هنگامی که مبدل به عنوان فرستنده استفاده می شود، سیگنال نوسان الکتریکی ارسال شده از منبع تغذیه تحریک باعث تغییر میدان الکتریکی یا میدان مغناطیسی در عنصر ذخیره انرژی الکتریکی مبدل می شود.این تغییر سیستم ارتعاش مکانیکی مبدل را از طریق اثری تحت تأثیر قرار می دهد.نیروی محرکه ای برای وارد شدن به حالت ارتعاش تولید می شود، در نتیجه محیط را در تماس با سیستم ارتعاش مکانیکی مبدل برای ارتعاش و تابش امواج صوتی به محیط سوق می دهد.فرآیند دریافت امواج صوتی درست برعکس است.امواج صوتی خارجی بر روی سطح ارتعاشی مبدل اثر می‌گذارند و در نتیجه سیستم ارتعاش مکانیکی مبدل را به لرزه در می‌آورند.با یک اثر فیزیکی خاص، باعث ایجاد میدان الکتریکی یا عنصر ذخیره انرژی مبدل می شود.میدان مغناطیسی بر این اساس تغییر می کند و باعث می شود خروجی الکتریکی مبدل ولتاژ و جریانی مطابق با سیگنال صوتی تولید کند.
مشخصات فنی:
| مدل | QR-6015-4BZG |
| فرکانس | 15 کیلو هرتز |
| توان خروجی | 2600 وات |
| پیچ مفصل | M20 * 1.5 |
| قطر دیسک سرامیکی | 60 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 10-11nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
| نوع ستونیNTK تایپ کنید | ||||||||
|
مورد شماره.
|
پیچ وصل کنید
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (کامپیوتر) |
فرکانس (khz)
|
ظرفیت |
توان (W)
|
||
| رنگ زرد | خاکستری | مشکی | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع ستونیNTK تایپ کنید | ||||||||
|
مورد شماره.
|
پیچ وصل کنید
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (کامپیوتر) |
فرکانس (khz)
|
ظرفیت |
توان (W)
|
||
| رنگ زرد | خاکستری | مشکی | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
اقدامات احتیاطی مونتاژ قطعات مبدل اولتراسونیک:
قسمت های اصلی سیستم ارتعاش اولتراسونیک مانند مبدل ها، بوق ها، سر ابزار و ... توسط یک پیچ مرکزی به هم متصل می شوند.
1. بررسی کنید که سطح تماس باید صاف و بدون خط و خش باشد.در صورت وجود هرگونه خط و خش، از یک کاغذ متالوگرافی با عدد صفر یا بیشتر استفاده کنید تا کمی جلا داده شود.لازم است که عیب بدون آسیب رساندن به صافی سطح تماس صاف شود.
2. پیچ ها، سوراخ های پیچ و سطوح تماس را با مواد شوینده فرار و غیر خورنده تمیز کنید.
3. پیچ ها، سوراخ های پیچ و سطوح تماس را کاملا تمیز کنید.
4. تمام سوراخ های پیچ اتصال باید عمود بر سطح تماس باشند.
5. قبل از سفت کردن، یک لایه نازک کره یا وازلین را روی سطح تماس بمالید.روی پیچ های اتصال و سوراخ پیچ ها اعمال نکنید.
6. دو قسمت را با دقت سفت کنید.گشتاور سفت کردن مناسب را با توجه به مشخصات پیچ های اتصال تنظیم کنید.در صورت امکان، آن را به درستی سفت کنید.
7. اگر دوباره سطح مفصل را شل کنید، نباید هیچ جای زخمی مشاهده کنید.
8. دامنه سیستم ارتعاش به طور مساوی با دست توزیع می شود، بدون صدای عجیب و غریب، بدون تب شدید موضعی.
9. پس از بازکردن مجدد سطح مفصل پس از مدتی کار، هیچ گونه علامتی از اکسیداسیون یا فرسایش وجود نداشته باشد.در غیر این صورت، تماس در اینجا خوب نیست و انرژی اولتراسونیک به طور جدی در اینجا از بین می رود.
