شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-6015-4BZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 15 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 2600 وات | پیچ مشترک: | M20 * 1.5 |
| قطر دیسک سرامیکی: | 60mm | تعداد دیسک های سرامیکی: | 4 قطعه |
| ظرفیت: | 9-13.5nf | دامنه: | 10 ام |
| برجسته کردن: | مبدل قدرت بالا مافوق صوت,مبدل سرامیکی پیزوالکتریک |
||

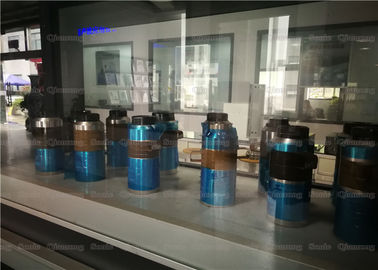

مبدل اولتراسونیک 15Khz 2600watts برای کاربرد جدید برای ایجاد کاویتاسیون درون لوله
توضیحات :
مبدل انرژی الکتریکی با فرکانس بالا را به ارتعاشات مکانیکی با فرکانس بالا تبدیل می کند. و شامل چندین دیسک سرامیکی پیزوالکتریک است که تحت فشار بین دو بلوک فلزی قرار گرفته اند. بین هر دیسک یک صفحه فلزی نازک قرار دارد که الکترود را تشکیل می دهد. هنگامی که یک سیگنال الکتریکی سینوسی از طریق الکترود به مبدل تغذیه می شود ، دیسک ها گسترش می یابند و منقبض می شوند و لرزش های محوری تولید می کنند.
مبدل شامل یک محفظه ، یک لایه تطبیق ، یک مبدل دیسک پیزو سرامیک ، پشتیبان ، یک کابل استخراج و یک گیرنده آرایه Cymbal است. مبدل دیسک سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 با قطبش جهت قطبی سازی ساخته شده است. گیرنده آرایه Cymbal از 8 تا 16 مبدل Cymbal ، دو حلقه فلزی و واشر لاستیکی تشکیل شده است. فاصله کاری این اختراع از 35 متر بیشتر است ، پهنای باند فرکانس به 10 کیلوهرتز می رسد و می توان هدف از راه دور را که با سرعت زیاد در حال حرکت است شناسایی کرد.
مشخصات فنی:
| مدل | QR-6015-4BZ |
| فرکانس | 15 کیلو هرتز |
| توان خروجی | 2600 وات |
| پیچ مشترک | M20 * 1.5 |
| قطر دیسک سرامیکی | 60 میلی متر |
| تعداد دیسک های سرامیکی | 4 قطعه |
| ظرفیت | 9-13.5nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
| نوع ستونی NTK TYPE | ||||||||
مورد شماره. | پیچ را وصل کنید | سرامیک دیا (میلی متر) | مقدار سرامیک (کامپیوتر) | فرکانس (kzz) | ظرفیت | قدرت (W) | ||
| رنگ زرد | خاکستری | سیاه | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 19000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع ستونی NTK TYPE | ||||||||
مورد شماره. | پیچ را وصل کنید | سرامیک دیا (میلی متر) | مقدار سرامیک (کامپیوتر) | فرکانس (kzz) | ظرفیت | قدرت (W) | ||
| رنگ زرد | خاکستری | سیاه | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
مبدل اولتراسونیک 15Khz 2600watts برای کاربرد جدید برای ایجاد کاویتاسیون درون لوله
