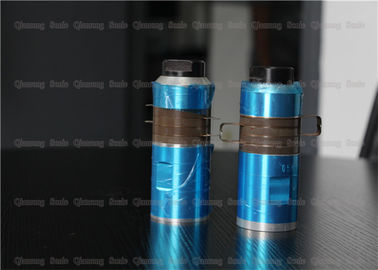

قطعات اصلی تجهیزات جوشکاری پلاستیک مبدل اولتراسونیک 2600 وات

محصولات

تجهیزات پردازش فیلتر اولتراسونیک （新

دستگاه جوش سیم مهارکننده اولتراسونیک

قطعات اصلی تجهیزات جوشکاری پلاستیک مبدل اولتراسونیک 2600 وات

MOQ:	1 عدد
قیمت:	Negotation
standard packaging:	در کارتن بسته بندی شده
Delivery period:	3 روز کاری
payment method:	T/T, وسترن یونیون
Supply Capacity:	2000pcs در هر ماه

اطلاعات دقیق

Product Description

اطلاعات دقیق

محل منبع

نام تجاری

QRsonic

گواهی

شماره مدل

QR-6015-4BZ

نام محصولات:

مبدل جوش التراسونیک

فرکانس:

15 کیلو هرتز

توان خروجی:

2600 وات

پیچ مشترک:

M20 * 1.5

قطر دیسک سرامیکی:

تعداد دیسک های سرامیکی:

4 قطعه

ظرفیت:

9-13.5nf

دامنه:

10 ام

برجسته کردن:

مبدل قدرت بالا مافوق صوت

مبدل سرامیکی پیزوالکتریک

Product Description

تجهیزات جوشکاری پلاستیک اولتراسونیک 15 کیلو هرتزی مبدل جوشکاری قطعات اصلی

توضیحات :

وظیفه مبدل اولتراسونیک تبدیل انرژی الکتریکی ورودی به نیروی مکانیکی (امواج فراصوت) و سپس عبور آن است ، در حالی که بخش کوچکی از خود نیرو را مصرف می کند.

مبدل های اولتراسونیک ، مشکل فنی که باید حل شود ، طراحی مبدل اولتراسونیک با پهنای باند فرکانس زیاد و فرکانس است.

مبدل شامل یک محفظه ، یک لایه تطبیق ، یک مبدل دیسک پیزو سرامیک ، پشتیبان ، یک کابل استخراج و یک گیرنده آرایه Cymbal است. مبدل دیسک سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 با قطبش جهت قطبی سازی ساخته شده است. گیرنده آرایه Cymbal از 8 تا 16 مبدل Cymbal ، دو حلقه فلزی و واشر لاستیکی تشکیل شده است. فاصله کاری این اختراع از 35 متر بیشتر است ، پهنای باند فرکانس به 10 کیلوهرتز می رسد و می توان هدف از راه دور را که با سرعت زیاد در حال حرکت است شناسایی کرد.

مشخصات فنی:

مدل	QR-6015-4BZ
فرکانس	15 کیلو هرتز
توان خروجی	2600 وات
پیچ مشترک	M20 * 1.5
قطر دیسک سرامیکی	60 میلی متر
تعداد دیسک های سرامیکی	4 قطعه
ظرفیت	9-13.5nf
دامنه	10 ام
کاربرد	دستگاه جوش پلاستیک

نوع ستونی NTK TYPE
مورد شماره.	پیچ را وصل کنید	سرامیک دیا (میلی متر)	مقدار سرامیک (کامپیوتر)	فرکانس (kzz)	ظرفیت			قدرت (W)
مورد شماره.	پیچ را وصل کنید	سرامیک دیا (میلی متر)	مقدار سرامیک (کامپیوتر)	فرکانس (kzz)	رنگ زرد	خاکستری	سیاه	قدرت (W)
7015-4BZ	M20 X 1.5	70	4	15	12500-14000		19000-19000	2600
6015-4BZ	M20 X 1.5	60	4	15	8000-10000	10000-12000	12500-13500	2200
6015-6BZ	M20 X 1.5	60	6	15	14000-16000		19500-21000	2600
5015-4BZ	M18 X 1.5	50	4	15	12000-13000	13000-14300	15000-17000	1500
4015-4BZ	M16 X 1	40	4	15	10000-11000	10500-11500		700
5520-4BZ	M18 X 1	55	4	20	10000-11000	10500-11500	14300-20000	2000
5020-6BZ	M18 X 1.5	50	6	20	18500-20000		22500-25000	2000
5020-4BZ	M18 X 1.5	50	4	20	11000-13000	13000-15000	15000-17000	1500
5020-2BZ	M18 X 1.5	50	2	20	6000-6500	6500-7000	8000-9000	800
5020-4CZ	M18 X 1.5	50	4	20	11000-12000	13000-14000	14500-16000	1500
5020-4HZ	M18 X 1.5	50	4	20			11000-12000	1500
5020-4BL	M18 X 1.5	50	4	20	11000-12500			1500
4020-4BZ	1 / 2-20UNF	40	4	20	9000-10000	9500-11000		900
4020-2BZ	1 / 2-20UNF	40	2	20		4800-5500		500
3820-4BZ	1 / 2-20UNF	38	4	20	6500-7500			800
نوع ستونی NTK TYPE
مورد شماره.	پیچ را وصل کنید	سرامیک دیا (میلی متر)	مقدار سرامیک (کامپیوتر)	فرکانس (kzz)	ظرفیت			قدرت (W)
مورد شماره.	پیچ را وصل کنید	سرامیک دیا (میلی متر)	مقدار سرامیک (کامپیوتر)	فرکانس (kzz)	رنگ زرد	خاکستری	سیاه	قدرت (W)
5025-2BZ	M12 X 1	50	2	25	5000-5600		7000-8000	500
3828-2BZ	1 / 2-20UNF	38	2	28	3800-4300			500
3828-4BZ	1 / 2-20UNF	38	4	28	7600-8500		10500-12000	800
3028-2BZ	3 / 8-24UNF	30	2	28	2700-3100	3400-3800		400
3028-4BZ	M10 * 1	30	4	28		6000-7000		700
2528-4FZ	M8 X 1	25	4	28	3900-4300			400
2528-2FZ	M8 X 1	25	2	28	1950-2200	2200-2500		300
3030-4BZ	M10	30	4	30		6200-6900		700
3035-2FZ	3 / 8-24UNF	30	2	35	2700-3100			500
3035-4BZ	M10 X 1	30	4	35	5000-6200			800
2535-2FZ	M8 X 1	25	2	35	1900-2200			400
2540-2BZ	3 / 8-24UNF	25	2	40		2000-2300		500
3040-4BZ	M10	30	4	40	5500-6200			1000
3050-4BZ	M8	30	4	50	5500-6200			600
1560-2BZ	M6 X 0.75	15	2	60			700-800	100

مبدل اولتراسونیک چیست؟

مبدل به طور مناسب نامگذاری می شود زیرا انرژی الکتریکی را از منبع تغذیه دریافت می کند و آن را به لرزش های مکانیکی تبدیل می کند.

چگونه کار می کند؟

هنگامی که ولتاژ متناوب با فرکانس 20،000 هرتز به مبدل اعمال می شود از نظر جسمی با همان فرکانس ارتعاش می یابد.

مبدل ساخته شده از چیست؟

مبدل برقی که شامل یک یا چند دیسک از مواد پیزوالکتریک است که بین دو بخش فلزی ساندویچ شده است.

کل مونتاژ در یک فرکانس از پیش تعیین شده طنین انداز است ، و طول آن از نظر صوتی برابر است با نیمی از طول موج در فرکانس کاربردی.

تجهیزات جوشکاری پلاستیک اولتراسونیک 15 کیلو هرتزی مبدل جوشکاری قطعات اصلی

Tags:

محصولات

MOQ:	1 عدد
قیمت:	Negotation
standard packaging:	در کارتن بسته بندی شده
Delivery period:	3 روز کاری
payment method:	T/T, وسترن یونیون
Supply Capacity:	2000pcs در هر ماه

اطلاعات دقیق

Product Description

اطلاعات دقیق

محل منبع

چين

نام تجاری

QRsonic

گواهی

شماره مدل

QR-6015-4BZ

نام محصولات:

مبدل جوش التراسونیک

فرکانس:

15 کیلو هرتز

توان خروجی:

2600 وات

پیچ مشترک:

M20 * 1.5

قطر دیسک سرامیکی:

60mm

تعداد دیسک های سرامیکی:

4 قطعه

ظرفیت:

9-13.5nf

دامنه:

10 ام

مقدار حداقل تعداد سفارش:

1 عدد

قیمت:

Negotation

جزئیات بسته بندی:

در کارتن بسته بندی شده

زمان تحویل:

3 روز کاری

شرایط پرداخت:

T/T, وسترن یونیون

قابلیت ارائه:

2000pcs در هر ماه

برجسته کردن

مبدل قدرت بالا مافوق صوت

مبدل سرامیکی پیزوالکتریک

Product Description

تجهیزات جوشکاری پلاستیک اولتراسونیک 15 کیلو هرتزی مبدل جوشکاری قطعات اصلی

توضیحات :

مشخصات فنی:

مدل	QR-6015-4BZ
فرکانس	15 کیلو هرتز
توان خروجی	2600 وات
پیچ مشترک	M20 * 1.5
قطر دیسک سرامیکی	60 میلی متر
تعداد دیسک های سرامیکی	4 قطعه
ظرفیت	9-13.5nf
دامنه	10 ام
کاربرد	دستگاه جوش پلاستیک

نوع ستونی NTK TYPE
مورد شماره.	پیچ را وصل کنید	سرامیک دیا (میلی متر)	مقدار سرامیک (کامپیوتر)	فرکانس (kzz)	ظرفیت			قدرت (W)
مورد شماره.	پیچ را وصل کنید	سرامیک دیا (میلی متر)	مقدار سرامیک (کامپیوتر)	فرکانس (kzz)	رنگ زرد	خاکستری	سیاه	قدرت (W)
7015-4BZ	M20 X 1.5	70	4	15	12500-14000		19000-19000	2600
6015-4BZ	M20 X 1.5	60	4	15	8000-10000	10000-12000	12500-13500	2200
6015-6BZ	M20 X 1.5	60	6	15	14000-16000		19500-21000	2600
5015-4BZ	M18 X 1.5	50	4	15	12000-13000	13000-14300	15000-17000	1500
4015-4BZ	M16 X 1	40	4	15	10000-11000	10500-11500		700
5520-4BZ	M18 X 1	55	4	20	10000-11000	10500-11500	14300-20000	2000
5020-6BZ	M18 X 1.5	50	6	20	18500-20000		22500-25000	2000
5020-4BZ	M18 X 1.5	50	4	20	11000-13000	13000-15000	15000-17000	1500
5020-2BZ	M18 X 1.5	50	2	20	6000-6500	6500-7000	8000-9000	800
5020-4CZ	M18 X 1.5	50	4	20	11000-12000	13000-14000	14500-16000	1500
5020-4HZ	M18 X 1.5	50	4	20			11000-12000	1500
5020-4BL	M18 X 1.5	50	4	20	11000-12500			1500
4020-4BZ	1 / 2-20UNF	40	4	20	9000-10000	9500-11000		900
4020-2BZ	1 / 2-20UNF	40	2	20		4800-5500		500
3820-4BZ	1 / 2-20UNF	38	4	20	6500-7500			800
نوع ستونی NTK TYPE
مورد شماره.	پیچ را وصل کنید	سرامیک دیا (میلی متر)	مقدار سرامیک (کامپیوتر)	فرکانس (kzz)	ظرفیت			قدرت (W)
مورد شماره.	پیچ را وصل کنید	سرامیک دیا (میلی متر)	مقدار سرامیک (کامپیوتر)	فرکانس (kzz)	رنگ زرد	خاکستری	سیاه	قدرت (W)
5025-2BZ	M12 X 1	50	2	25	5000-5600		7000-8000	500
3828-2BZ	1 / 2-20UNF	38	2	28	3800-4300			500
3828-4BZ	1 / 2-20UNF	38	4	28	7600-8500		10500-12000	800
3028-2BZ	3 / 8-24UNF	30	2	28	2700-3100	3400-3800		400
3028-4BZ	M10 * 1	30	4	28		6000-7000		700
2528-4FZ	M8 X 1	25	4	28	3900-4300			400
2528-2FZ	M8 X 1	25	2	28	1950-2200	2200-2500		300
3030-4BZ	M10	30	4	30		6200-6900		700
3035-2FZ	3 / 8-24UNF	30	2	35	2700-3100			500
3035-4BZ	M10 X 1	30	4	35	5000-6200			800
2535-2FZ	M8 X 1	25	2	35	1900-2200			400
2540-2BZ	3 / 8-24UNF	25	2	40		2000-2300		500
3040-4BZ	M10	30	4	40	5500-6200			1000
3050-4BZ	M8	30	4	50	5500-6200			600
1560-2BZ	M6 X 0.75	15	2	60			700-800	100

مبدل اولتراسونیک چیست؟

چگونه کار می کند؟

هنگامی که ولتاژ متناوب با فرکانس 20،000 هرتز به مبدل اعمال می شود از نظر جسمی با همان فرکانس ارتعاش می یابد.

مبدل ساخته شده از چیست؟

مبدل برقی که شامل یک یا چند دیسک از مواد پیزوالکتریک است که بین دو بخش فلزی ساندویچ شده است.

تجهیزات جوشکاری پلاستیک اولتراسونیک 15 کیلو هرتزی مبدل جوشکاری قطعات اصلی
