شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-6015-6BD |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل پیزوالکتریک التراسونیک | فرکانس: | 15 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 3600 وات | پیچ مفصل: | 1/2-20UNF |
| قطر دیسک سرامیکی: | PZT8 | تعداد دیسک های سرامیکی: | 6 عدد |
| ظرفیت: | 19-22.5nf | کاربرد: | دستگاه جوش پلاستیک اولتراسونیک |
| برجسته کردن: | مبدل جوشکاری ترومپت اولتراسونیک 15 کیلوهرتز,مبدل نوع ترومپت اولتراسونیک,مبدل جوشکاری ترومپت اولتراسونیک 2600 واتی |
||

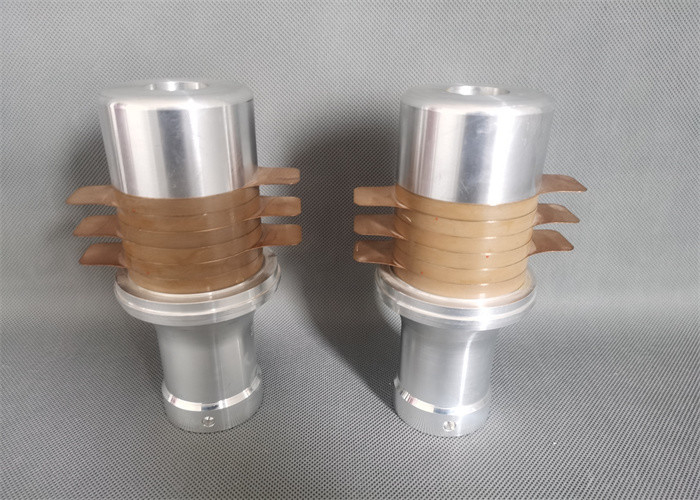

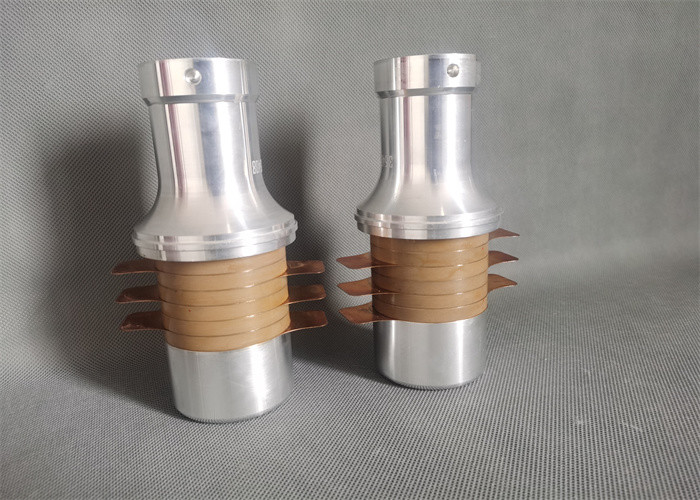

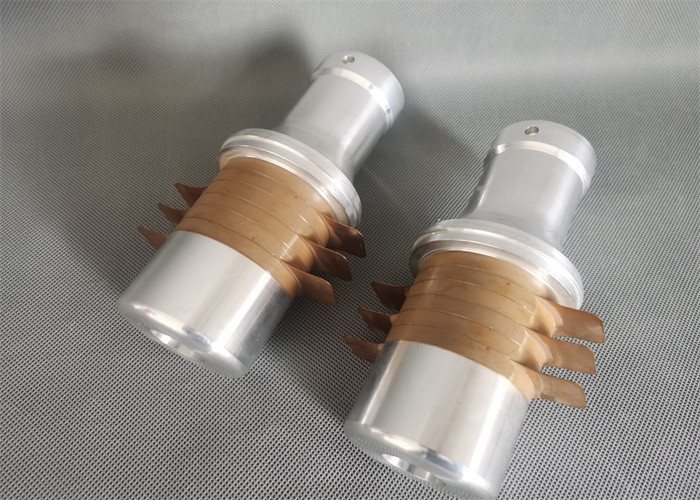

سیستم مبدل نوع ترومپت اولتراسونیک 15 کیلوهرتز 2600 وات برانسون برای دستگاه جوش پلاستیک
شرح:
QRsonic ارزش QM، استحکام فنی، تلفات میدان قوی کم، چگالی توان بالا، تلفات دی الکتریک مکانیکی کم، ضریب کوپلینگ پیزوالکتریک بالا، ورق سرامیکی پیزوالکتریک با عملکرد پایدار را از طریق طراحی ساختار دقیق، و پارامترهای ورق سرامیکی بسیار سازگار است.مس دقیق، مقاوم در برابر خوردگی، بدون زنگ زدگی، مس 62 فسفر با رسانایی عالی، مونتاژ شده در یک مبدل اولتراسونیک با پایداری قوی و عمر طولانی.
مشخصات فنی:
| مدل | QR-6015-6BD |
| فرکانس | 15 کیلو هرتز |
| توان خروجی | 3600 وات |
| پیچ مفصل | 1/2-20UNF |
| قطر دیسک سرامیکی | 60 میلی متر |
| تعداد دیسک های سرامیکی | 6 عدد |
| ظرفیت | 19-22.5nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
|
مورد شماره.
|
پیچ اتصال (اندازه)
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (پی سی)
|
ظرفیت |
توان ورودی (W)
|
||
| رنگ زرد | خاکستری | مشکی | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
فرآیند ساخت مبدل اولتراسونیک:
مبدل از یک پوسته، یک لایه مطابق، یک مبدل دیسک سرامیکی پیزوالکتریک، یک پشتی، یک کابل خروجی و یک گیرنده آرایه سنج تشکیل شده است.مبدل دیسک سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 با قطبش جهت ضخامت ساخته شده است.گیرنده آرایه سنج از 8 تا 16 مبدل سنج، دو حلقه فلزی و واشر لاستیکی تشکیل شده است.
1. با تفنگ هوای گرم خشک کنید
2. ابتدا الکترود را بچرخانید
3. سرامیک، قطعات الکترود، سرامیک
4. پوشش عقب و پیچ
5. موقعیت یابی
6. پس سوز
7. چسباندن
8. فر را قرار دهید
9. تست با دستگاه تست
10. تزریق درز
11. قبل از بسته بندی مجدد تست کنید
سیستم مبدل نوع ترومپت اولتراسونیک 15 کیلوهرتز 2600 وات برانسون برای دستگاه جوش پلاستیک
