| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-6015-4BZG |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل جوش اولتراسونیک | فرکانس: | 15 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 2200 وات | پیچ مفصل: | M20 * 1.5 |
| قطر دیسک سرامیکی: | 60 میلی متر | تعداد دیسک های سرامیکی: | 4 عدد |
| ظرفیت: | 10-12nf | دامنه: | 10 ام |
| برجسته کردن: | مبدل سرامیک التراسونیک 15 کیلوهرتز,مبدل سرامیک التراسونیک 2200 وات,مبدل التراسونیک سرامیک خاکستری |
||

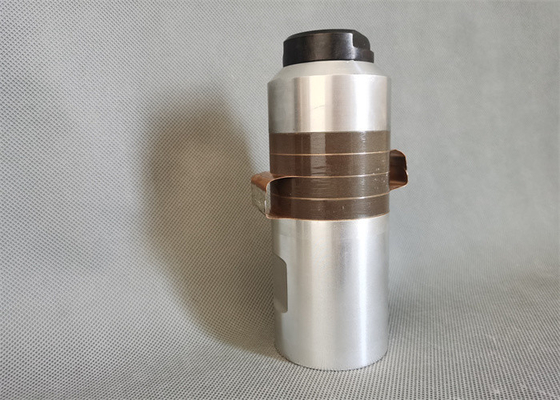

مبدل سرامیک فراصوت 15Khz 2200w با سرامیک خاکستری
شرح:
مبدل از یک محفظه، یک لایه تطبیق، یک مبدل دیسک پیزوسرامیک، یک پشتی، یک کابل استخراج و یک گیرنده آرایه سنج تشکیل شده است.مبدل دیسک سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 با قطبش جهت قطبش ساخته شده است.گیرنده آرایه سنج از 8 تا 16 مبدل سنج، دو حلقه فلزی و واشر لاستیکی تشکیل شده است.فاصله کاری اختراع بیشتر از 35 متر است، پهنای باند فرکانسی به 10 کیلوهرتز می رسد و هدف از راه دور که با سرعت بالا حرکت می کند قابل شناسایی است.
مبدل الکتریکی متشکل از یک یا چند دیسک از مواد پیزوالکتریک که بین دو بخش فلزی قرار گرفته اند.
کل مجموعه در یک فرکانس از پیش تعیین شده تشدید می شود و طول آن از نظر صوتی برابر با یک دوم طول موج در فرکانس اعمال شده است.
مشخصات فنی:
| مدل | QR-6015-4BZG |
| فرکانس | 15 کیلو هرتز |
| توان خروجی | 2200 وات |
| پیچ مفصل | M20 * 1.5 |
| قطر دیسک سرامیکی | 60 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 10-12nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
|
مورد شماره.
|
پیچ اتصال (اندازه)
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (پی سی)
|
ظرفیت |
توان ورودی (W)
|
||
| رنگ زرد | خاکستری | مشکی | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
مبدل سرامیک فراصوت 15Khz 2200w با سرامیک خاکستری
