شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-6015-6BD |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل جوش اولتراسونیک | فرکانس: | 15 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 3600 وات | پیچ مفصل: | 1/2-20UNF |
| قطر دیسک سرامیکی: | PZT8 | تعداد دیسک های سرامیکی: | 6 عدد |
| ظرفیت: | 19-22.5nf | کاربرد: | دستگاه جوش پلاستیک اولتراسونیک |
| برجسته کردن: | مبدل اولتراسونیک تراشه پیزو,مبدل پیزوالکتریک 15 کیلوهرتز,مبدل سرامیکی پیزو 15 کیلوهرتز |
||

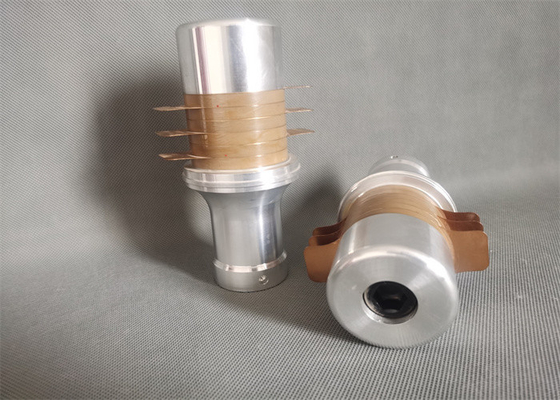

مبدل دیسک سرامیکی اولترا پیزوالکتریک 15 کیلوهرتز با تراشه پیزو برای دستگاه جوش
شرح:
مبدل‌های اولتراسونیک در حال حاضر عمدتاً در دستگاه‌های ماسک اولتراسونیک، دستگاه‌های جوش پلاستیک اولتراسونیک، دستگاه‌های جوش فلزات اولتراسونیک، دستگاه‌های تمیزکننده اولتراسونیک، دوربین‌های گاز، دستگاه‌های تری کلر و سایر تجهیزات استفاده می‌شوند.
ساختار مبدل اولتراسونیک شامل درجه پوسته، لایه منطبق که پنجره آکوستیک است، مبدل دیسک سرامیکی پیزوالکتریک، قسمت پشتی و کابل خروجی است.ویفر پیزوالکتریک بخش مهمی از مبدل است.ارتعاش ویفر پیزوالکتریک فرکانس فرکانس کاری دستگاه است و فرکانس عمدتاً به ضخامت ویفر و سرعت انتشار موج اولتراسونیک در مواد ویفر بستگی دارد.
مشخصات فنی:
| مدل | QR-6015-6BD |
| فرکانس | 15 کیلو هرتز |
| توان خروجی | 3600 وات |
| پیچ مفصل | 1/2-20UNF |
| قطر دیسک سرامیکی | 60 میلی متر |
| تعداد دیسک های سرامیکی | 6 عدد |
| ظرفیت | 19-22.5nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
|
مورد شماره.
|
پیچ اتصال (اندازه)
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (پی سی)
|
ظرفیت |
توان ورودی (W)
|
||
| رنگ زرد | خاکستری | مشکی | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
مبدل دیسک سرامیکی اولترا پیزوالکتریک 15 کیلوهرتز با تراشه پیزو برای دستگاه جوش
