شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-5020-4BZB |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T / T ، Western Union |
| قابلیت ارائه: | 2000 قطعه در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 2000 وات | پیچ مشترک: | M18 * 1.5 |
| قطر دیسک سرامیکی: | 50 میلی متر | دیسک های سرامیکی: | PZT4 |
| ظرفیت: | 14-16nf | کاربرد: | دستگاه ساخت ماسک |
| برجسته کردن: | مبدل اولتراسونیک 20 کیلو هرتز,مبدل التراسونیک 20 هرتز,مبدل اولتراسونیک 2000 وات |
||

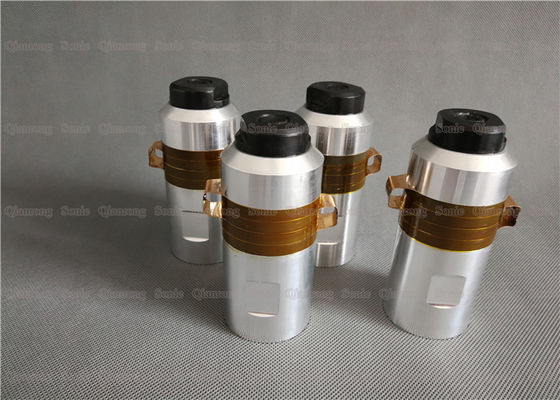

در حال جستجو برای استفاده از مبدل التراسونیک 20Khz 2000w برای جوشکاری ماسک غیر بافته شده با سرامیک سیاه
شرح:
مبدل اولتراسونیک ، انرژی الکتریکی یا مغناطیسی را توسط ژنراتور اولتراسونیک به لرزش مکانیکی با همان فرکانس تبدیل می کند.در حال حاضر مبدل سرامیکی پیزوالکتریک در دستگاه ماسک استفاده می شود.اثر پیزوالکتریک مواد سیگنالهای الکتریکی را به ارتعاشات مکانیکی تبدیل می کند.اصل کار مبدل های سونوگرافی پزشکی (کاوشگر سونوگرافی) اساساً یکسان است و داخلی آن معمولاً شامل یک عنصر ذخیره انرژی الکتریکی و یک سیستم لرزش مکانیکی است.هنگامی که از مبدل به عنوان فرستنده استفاده می شود ، سیگنال نوسان الکتریکی ارسال شده از منبع تحریک باعث می شود میدان الکتریکی یا میدان مغناطیسی در عنصر ذخیره انرژی الکتریکی مبدل تغییر کند.این تغییر بر روی سیستم ارتعاش مکانیکی مبدل از طریق برخی اثرات تأثیر می گذارد.نیروی محرکه ای برای ورود به حالت لرزش ایجاد می شود ، بدین وسیله وسیله را در تماس با سیستم لرزش مکانیکی مبدل هدایت می کند تا لرزش و تابش امواج صوتی را در محیط ایجاد کند.روند دریافت امواج صوتی کاملاً برعکس است.امواج صوتی خارجی بر روی سطح ارتعاش دهنده مبدل عمل می کنند ، در نتیجه باعث لرزش سیستم مکانیکی مکانیکی مبدل می شوند.با یک اثر فیزیکی خاص باعث ایجاد میدان الکتریکی یا عنصر ذخیره انرژی مبدل می شود.بر این اساس ، میدان مغناطیسی تغییر می کند و باعث می شود خروجی الکتریکی مبدل ولتاژ و جریان مطابق با سیگنال صوتی تولید کند.
مشخصات فنی:
| مدل | QR-5020-4BZ |
| فرکانس | 20kz |
| توان خروجی | 2000 وات |
| پیچ مشترک | M18 * 1.5 |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 4 قطعه |
| ظرفیت | 14-16nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش ماسک |
مولفه های:
|
مورد شماره.
|
اتصال پیچ (اندازه)
|
قطر سرامیک (میلی متر)
|
مقدار سرامیک (رایانه)
|
ظرفیت |
توان ورودی (W)
|
||
| رنگ زرد | خاکستری | سیاه | |||||
| 6015-4BZ-BZ | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 * 1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 * 1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 * 1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 * 1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 * 1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3 / 8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3 / 8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3 / 8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1 / 2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8 * 1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8 * 1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8 * 1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
در حال جستجو برای استفاده از مبدل التراسونیک 20Khz 2000w برای جوشکاری ماسک غیر بافته شده با سرامیک سیاه
