شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-5020-4BZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T / T ، Western Union |
| قابلیت ارائه: | 2000 قطعه در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 2000 وات | پیچ مشترک: | M18 * 1.5 |
| قطر دیسک سرامیکی: | 50 میلی متر | تعداد دیسک های سرامیکی: | 4 قطعه |
| ظرفیت: | 11-13nf | دامنه: | 10 ام |
| سرامیک: | PZT8 | کاربرد: | جوشکار غیر بافته |
| برجسته کردن: | مبدل جوشکاری التراسونیک 20kz,M18 * 1.5 مبدل جوش التراسونیک,مبدل جوشکاری اولتراسونیک 10 ام |
||

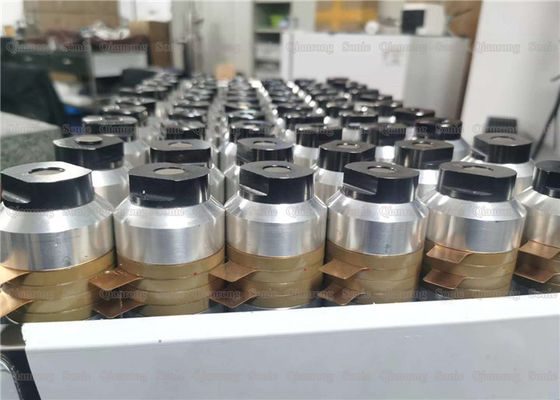

جوشکاری اولتراسونیک غیر بافته شده ماسک پزشکی یکبار مصرف با استفاده از مبدل التراسونیک 20khz
شرح:
مبدل اولتراسونیک وسیله تبدیل انرژی است که انرژی الکتریکی ورودی را به توان مکانیکی تبدیل می کند.این قلب دستگاه جوش التراسونیک است.فقط با استفاده از مبدل اولتراسونیک مناسب می توان از دستگاه جوش التراسونیک بهتر استفاده کرد.ما عمدتا از طریق پارامترهای زیر صحیح را انتخاب می کنیم مبدل اولتراسونیک:
انتخاب مبدل اولتراسونیک باید به تطابق ورودی و خروجی ، نصب مکانیکی و اندازه تطبیق توجه داشته باشد و پارامترهای زیر باید در نظر گرفته شود:
1. فرکانس رزونانس:
فرکانس به فرکانس اندازه گیری شده با روش خط انتقال با یک مولد فرکانس ، میلی ولت متر یا فرکانس اندازه گیری شده با آنالایزر مشخصه امپدانس یا ابزارهای مشابه می باشد.عموماً به عنوان فرکانس سیگنال کوچک شناخته می شود.نقطه مقابل آن فرکانس دستگاه است ، یعنی فرکانس عملیاتی واقعی که هنگام اتصال مشتری مبدل را به منبع تغذیه درایو از طریق کابل اندازه گیری می کند و بدون بار و بار انرژی می گیرد.از آنجا که مدارهای متناظر مشتریان متفاوت هستند ، فرکانس همان مبدل با منبع تغذیه مختلف متفاوت است ، و چنین فرکانس نمی تواند به عنوان پایه ای برای سفارش استفاده شود.
2. ظرفیت مبدل:
یعنی ظرفیت خازنی مبدل به طور کلی می تواند با یک پل خازنی با فرکانس 400Hz-1000Hz یا یک آنالایزر مشخصه امپدانس مشابه ابزار اندازه گیری شود.خازن مبدل اولتراسونیک را نیز می توان با یک متر خازن قابل حمل کلی اندازه گیری کرد.
3. روش کار:
با توجه به روشها و الزامات مختلف پردازش ، روشهای کار مبدلهای مافوق صوت را می توان تقریباً به کار مداوم (جوش فلزی) و کار پالس (جوش پلاستیک) تقسیم کرد.روشهای مختلف کار برای مبدل نیازهای متفاوتی دارند.به طور کلی ، کار مداوم تقریباً زمان مکث ندارد ، اما جریان کار خیلی زیاد نیست و کار پالس متناوب است ، با مکث ، اما جریان آنی بسیار زیاد است و قدرت در هر دو حالت بسیار زیاد است.نوع مبدل التراسونیک و حداکثر توان:
نیازهای مختلفی برای قدرت اسمی ماشینها برای اهداف مختلف وجود دارد و ممکن است قدرت اسمی همان مبدل اولتراسونیک هنگام استفاده در دستگاه های مختلف متفاوت باشد.برای جلوگیری از ابهام ، مشتریان باید ساختار مبدل مانند نوع ستون ، نوع شاخ معکوس و غیره و همچنین قطر و تعداد ویفرهای سرامیکی پیزوالکتریک را مشخص کنند.
موارد فوق چندین پارامتر است که در فرآیند انتخاب مبدل اولتراسونیک باید به آنها توجه شود.اینکه مبدل مناسب باشد به طور مستقیم بر عملکرد واقعی و پایداری دستگاه جوش مافوق صوت تأثیر خواهد گذاشت.تجهیزات اتوماسیون Hangzhou Qianrong سالهاست که در زمینه جوشکاری مافوق صوت تمرکز دارد و در حال حاضر می توان از آن در زمینه های مختلف استفاده کرد.مشتریان انواع مختلفی از مبدل های مافوق صوت با کیفیت بالا و تجهیزات مختلف جوشکاری مافوق صوت را ارائه می دهند!
مشخصات فنی:
| مدل | QR-5020-4BZ |
| فرکانس | 20kz |
| توان خروجی | 2000 وات |
| پیچ مشترک | M18 * 1.5 |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 4 قطعه |
| ظرفیت | 11-16nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
ساختار عملکردی مبدل اولتراسونیک:
(1) ، لایه مطابق ، پنجره آکوستیک است
(2) مبدل دیسک سرامیکی پیزوالکتریک
(3) ، پشتیبان
(4) ، کابل سرب
(5) ، با این تفاوت که شامل گیرنده آرایه Cymbal است که توسط کابل هدایت می شود
(6) ، 8 تا 16 مبدل Cymbal
(7) ، حلقه فلزی
(8) ، واشر لاستیکی
(9) ، ترکیب؛گیرنده آرایه Cymbal در بالای مبدل پیزو الکتریک از نوع دیسک واقع شده است.مبدل دیسک سرامیکی پیزوالکتریک به عنوان مبدل اولتراسونیک اصلی استفاده می شود ، که سیگنال های اولتراسونیک را منتقل و دریافت می کند.دریافت آرایه Cymbal این دستگاه در بالای مبدل پیزو الکتریک دیسک به عنوان گیرنده اولتراسونیک برای دریافت سیگنال های اکو داپلر در خارج از باند مبدل دیسک واقع شده است.
جوشکاری اولتراسونیک غیر بافته شده ماسک پزشکی یکبار مصرف با استفاده از مبدل التراسونیک 20khz
