| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-5520-8BZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 6000 وات | پیچ مشترک: | M18 * 1.5 |
| قطر دیسک سرامیکی: | 55 میلی متر | تعداد دیسک های سرامیکی: | 8 عدد |
| ظرفیت: | 17-22.5nf | دامنه: | 15 ام |
| برجسته کردن: | مبدل قدرت بالا التراسونیک,مبدل سرامیکی پیزوالکتریک |
||

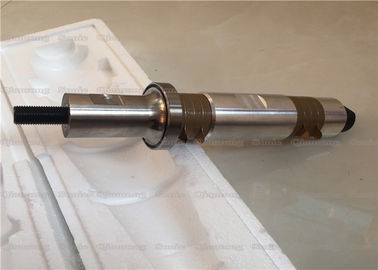

سرامیک مبدل جوشکاری اولتراسونیک پیزو الکتریک 8000w 20Khz قدرت بالا
شرح:
مبدل اولتراسونیک خود تولید کننده انرژی نیست بلکه فقط یک مبدل انرژی است. این انرژی الکتریکی را به انرژی آکوستیک (انرژی مکانیکی) تبدیل می کند ، که می تواند مقدار زیادی از انرژی را با این فرض مبدل کند که ورودی (قدرت محرک) و خروجی (تقویت کننده ، قالب مافوق صوت) به خوبی همسان هستند. اجازه دهید مبدل اولتراسونیک و ژنراتور اولتراسونیک منبع تغذیه درایو و قالب مافوق صوت به خوبی همکاری کنند تا یک دستگاه اولتراسونیک کاملی تشکیل دهند ، که می توان از آن به عنوان تطبیق نام برد. از آنجا که تأثیر تطبیق بر عملکرد کل دستگاه تعیین کننده است ، اهمیت تطبیق مورد تاکید قرار نمی گیرد. نکته اصلی برای تطبیق ، ظرفیت خازن مبدل است و به دنبال آن فرکانس مبدل است.
مشخصات فنی:
| مدل | QR-5520-8BZ |
| فرکانس | 20kz |
| توان خروجی | 6000 وات |
| پیچ مشترک | M18 * 1.5 |
| قطر دیسک سرامیکی | 55 میلی متر |
| تعداد دیسک های سرامیکی | 8 عدد |
| ظرفیت | 17-22.5nf |
| دامنه | 15 ام |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
نوع ستونی NTK TYPE
(قدرت تثبیت شده و قابلیت اطمینان بالا به طور گسترده ای کاربرد دارد)
مورد شماره. | اتصال پیچ (اندازه) | قطر سرامیک (میلی متر) | مقدار سرامیک (رایانه) | فرکانس رزونانس (khz) | مقاومت (Ω) | ظرفیت | توان ورودی (W) | حداکثر دامنه (ام) | ||
| رنگ زرد | خاکستری | سیاه | ||||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 15 | 12500- 14000 | / | 19000-19000 | 2600 | 10 |
| 6015-4BZ | M20 X 1.5 یا M16 X 1 | 60 | 4 | 15 | 15 | 8000- 10000 | 10000- 12000 | 12500-13500 | 2200 | 10 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 15 | 14000- 16000 | / | 19500-21000 | 2600 | 10 |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 15 | 12000- 13000 | 13000- 14300 | 15000-17000 | 1500 | 8 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 15 | 10000- 11000 | 10500- 11500 | 700 | 8 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 15 | 10000- 11000 | 10500- 11500 | 14300-20000 | 2000 | 8 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 15 | 18500- 20000 | / | 22500-25000 | 2000 | 8 |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 15 | 11000- 13000 | 13000- 15000 | 15000-17000 | 1500 | 8 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 20 | 6000- 6500 | 6500- 7000 | 8000-9000 | 800 | 6 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 15 | 11000 -12000 | 13000- 14000 | 14500-16000 | 1500 | 8 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 15 | / | / | 11000-12000 | 1500 | 8 |
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 15 | 11000 -12500 | / | / | 1500 | 8 |
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 15 | 9000- 10000 | 9500 -11000 | / | 900 | 6 |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 25 | / | 4800- 5500 | / | 500 | 5 |
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 15 | 6500- 7500 | / | / | 800 | 6 |
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 25 | 5000- 5600 | / | 7000-8000 | 500 | 4 |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 30 | 3800- 4300 | / | / | 500 | 3 |
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 30 | 7600- 8500 | / | 10500-12000 | 800 | 4 |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 30 | 2700- 3100 | 3400- 3800 | / | 400 | 3 |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 30 | / | 6000- 7000 | / | 700 | 4 |
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 30 | 3900- 4300 | / | / | 400 | 4 |
| 2528-2FZ | M8 X 1 یا 3 / 8-24UNF | 25 | 2 | 28 | 35 | 1950- 2200 | 2200- 2500 | / | 300 | 3 |
| 3030-4BZ | M10 | 30 | 4 | 30 | 30 | / | 6200- 6900 | / | 700 | 4 |
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 40 | 2700- 3100 | / | / | 500 | 2 |
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 30 | 5000- 6200 | / | / | 800 | 3 |
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 40 | 1900 -2200 | / | / | 400 | 2 |
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 40 | / | 2000- 2300 | / | 500 | 2 |
| 3040-4BZ | M10 | 30 | 4 | 40 | 30 | 5500- 6200 | / | / | 1000 | 2 |
| 3050-4BZ | M8 | 30 | 4 | 50 | 30 | 5500- 6200 | / | / | 600 | 2 |
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 60 | / | / | 700-800 | 100 | 1 |
سرامیک 8 عیار
