شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-5020-2BL |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 800 وات | پیچ مشترک: | M16 |
| قطر دیسک سرامیکی: | 50 میلی متر | تعداد دیسک های سرامیکی: | 2pcs |
| ظرفیت: | 5..5-6.2nf | دامنه: | 10 ام |
| برجسته کردن: | مبدل قدرت بالا مافوق صوت,مبدل سونوگرافی با فرکانس بالا |
||

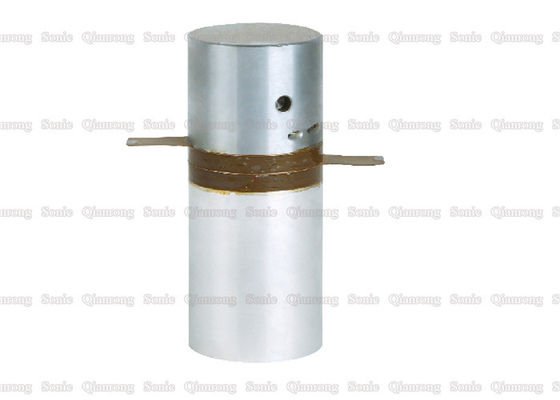

مبدل اولتراسونیک 20Khz 800w با سرامیک تبدیل پیزوالکتریک وارداتی
شرح:
کیت جوشکاری / کابل جوشکاری سیستم انرژی صوتی ، لرزش مکانیکی اولتراسونیک را فراهم می کند ، که به طور کلی از سه قسمت مبدل ، شاخ و سر جوش تشکیل شده است و در وسط شاخ بر روی دستگاه جوش ثابت است. کیت لحیم کاری یک طنین انداز است که تا حدودی شبیه به یک چنگال تنظیم است. فرکانس رزونانس کیت لحیم کاری باید با فرکانس سیگنال الکتریکی از ژنراتور مطابقت داشته باشد (با اختلاف کمتر از 30 هرتز).
مشخصات فنی:
| مدل | QR-5020-2BL |
| فرکانس | 20kz |
| توان خروجی | 800 وات |
| پیچ مشترک | M16 |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 2 قطعه |
| ظرفیت | 5.5-6.2nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
توابع شاخ:
سر جوش بخشی از کیت جوش است که انرژی مورد نیاز بخشی را برای جوشکاری تأمین می کند. شاخ نیز مانند شاخ ، یک دستگاه تنظیم است که در اکثر برنامه ها از لحاظ مکانیکی تقویت می شود. طول شاخ باید یک عدد صحیح از طول و نیم یا طول موج اولتراسونیک در مواد آن باشد. این تضمین می کند که انتهای شاخ دامنه کافی برای دستیابی به لحیم کاری داشته باشد. دامنه به طور کلی 30-120 ام است. بخشی که جوش داده می شود و طراحی مشترک اندازه و سبک سر جوش را تعیین می کند. شکل شاخ بسیار مهم است زیرا استرس ناشی از انبساط محوری و انقباض محور شاخ می تواند باعث ترک خوردگی در دامنه های زیاد شود. در بعضی از کاربردها ، شاخ با تعداد زیادی شکاف محوری ماشین کاری می شود. این برای اطمینان از حداکثر دامنه در جهت طولی است. انتهای شاخ انرژی مافوق صوت را به بخشی که جوش داده شده منتقل می کند. انتهای آن باید بطور خاص برای مطابقت با قطعات طراحی شود تا از انتقال حداکثر انرژی بین سر جوش و قسمت اطمینان حاصل شود. معمولاً انتهای سر جوش به صورت پروفیل ساخته می شود که با کانتور قسمت مطابقت دارد. حدود 75٪ شاخها از تیتانیوم ساخته شده اند ، حدود 15٪ از آلومینیوم و سایر شاخها از فولاد سخت شده H RC54-56 ساخته شده است. تیتانیوم سبک ، از نظر سختی ، مناسب در چقرمگی و در عملکرد صوتی بسیار عالی است. اغلب در سرهای جوشکاری کوچک استفاده می شود. تیتانیوم همچنین می تواند برای ساییدگی زیاد با آلیاژهای سخت پوشانده شود. با این حال ، ماشین کاری گران و دشوار است. آلومینیوم سبک ، پردازش آسان ، عملکرد صوتی خوب و کم هزینه ، از آن برای ساخت سرهای بزرگ جوشکاری و سرهای جوشکاری نمونه اولیه برای قطعات بزرگ برای جوشکاری یا سرهای جوشکاری با ماشینکاری پیچیده استفاده می شود. سرهای جوشکاری آلومینیوم به دلیل سختی سطح پایین ، سایش آسان و خاصیت خستگی ضعیف برای مصارف طولانی مدت مناسب نیستند و اغلب در کاربردهای دسته ای کوچک مورد استفاده قرار می گیرند. برای جلوگیری از تورفتگی و کاهش سایش ، باید آلومینیوم با نیکل یا کروم اندود شود. در هنگام ضربه یا مقاومت در برابر سایش و جوشکاری پلاستیک های پر از فلز یا جاسازی شده در داخل فلز ، سرهای جوش فولادی لازم است. سر جوش فولادی استحکام خستگی کمی دارد و فقط در کاربردهای دامنه کم استفاده می شود. قطعات پیچیده ، قطعات خاص یا بزرگ معمولاً به شاخ کامپوزیت (شاخ ماده) احتیاج دارند ، جایی که شاخ پایه از آلومینیوم ساخته شده است ، شاخهای تیتانیومی یا فولادی ثانویه به شاخ پایه وصل شده و انرژی هدایت می کنند.
مبدل اولتراسونیک 20Khz 800w با سرامیک تبدیل پیزوالکتریک وارداتی
