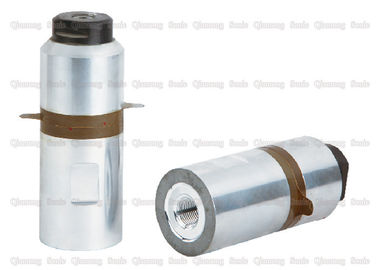

مبدل جوشکاری اولتراسونیک پلاستیک ، مبدل ارتعاش التراسونیک با محدوده خازن مختلف

مبدل جوش التراسونیک 20Khz 800w با برد خازن مختلف

شرح:

مبدل ولتاژ فرکانس اولتراسونیک را از ژنراتور به یک ارتعاش مکانیکی اولتراسونیک با همان فرکانس با اثر پیزو الکتریک معکوس تبدیل می کند. این شامل تعدادی ورق پیزو سرامیکی است که بین دو بلوک فلزی (معمولاً تیتانیوم) قرار گرفته اند. یک صفحه فلزی نازک بین ورق و ورق تشکیل می شود تا یک الکترود تشکیل شود. هنگامی که یک سیگنال الکتریکی سینوسی از طریق الکترودها به مبدل منتقل می شود ، ورق پیزوالکتریک منبسط می شود و منقبض می شود و حرکتی محوری اوج به اوج XM 15-201 ایجاد می کند. مبدل وسیله ای دقیق است و باید با احتیاط عمل کرد.

مشخصات فنی:

حالت کار مبدل:

با توجه به روشها و نیازهای مختلف پردازش ، می توان حالت کار مبدل را تقریباً به کار مداوم (دستگاه توری ، دستگاه تنظیم CD ، دستگاه زیپ ، جوش فلزی و غیره) و کار نوع پالس (مانند دستگاه جوش پلاستیک) تقسیم کرد. روشهای مختلف کار الزامات مبدل متفاوت است. به طور کلی ، کار مداوم تقریباً مکث ندارد ، اما جریان عملیاتی خیلی زیاد نیست ، عمل پالس متناوب است ، مکث وجود دارد ، اما جریان آنی بسیار زیاد است. به طور متوسط ​​، قدرت هر دو کشور بزرگ است.

مبدل جوش التراسونیک 20Khz 800w با برد خازن مختلف
