شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-6015-6BD |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 15 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 3600 وات | پیچ مشترک: | 1 / 2-20UNF |
| قطر دیسک سرامیکی: | 60mm | تعداد دیسک های سرامیکی: | 6pcs |
| ظرفیت: | 19-22.5nf | دامنه: | 10 ام |
| برجسته کردن: | مبدل قدرت بالا مافوق صوت,مبدل سرامیکی پیزوالکتریک |
||

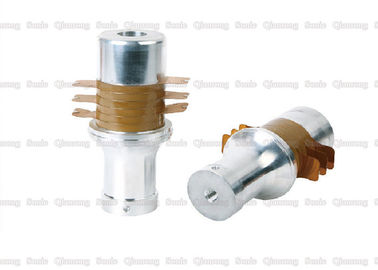

سرامیک پیزوالکتریک قطر 60MM از مبدل جوش التراسونیک
شرح:
امواج صوتی نوعی انتشار حالت ارتعاش مکانیکی (یا انرژی) جسم است. به اصطلاح ارتعاش به شکل حرکت برگشتی از نقطه جرم ماده در نزدیکی موقعیت تعادل آن اطلاق می شود. به عنوان مثال ، پس از اینکه سطح طبل کوبید ، ارتعاش بالا و پایین می رود. این حالت لرزش از طریق هوا از هر جهت پخش می شود ، که امواج صوتی است. اولتراسونیک بدان معنی است که فرکانس لرزش بیش از 20،000 هرتز است و تعداد لرزش در ثانیه (فرکانس) بسیار زیاد است و از حد بالایی گوش انسان (20000 هرتز) فراتر می رود. مردم این موج صوتی نامفهوم را اولتراسونیک می نامند. سونوگرافی و شنیداری در اصل یکسان هستند. آنها حالت متداول ارتعاش مکانیکی دارند که معمولاً در محیط الاستیک به صورت امواج طولی پخش می شوند. نوعی از انتشار انرژی است و تفاوت در این است که فرکانس اولتراسونیک زیاد است. طول موج کوتاه است و در امتداد یک خط مستقیم و در فاصله مشخصی از تابش و هدایت خوبی برخوردار است. در حال حاضر ، دامنه فرکانس مورد استفاده برای تصویربرداری از سونوگرافی شکمی بین 2 تا 5 مگا هرتز است و معمولاً 3 تا 3.5 مگا هرتز (لرزش در ثانیه) است. 1 بار 1 هرتز ، 1 مگا هرتز = 10 ^ 6 هرتز است ، یعنی 1 میلیون لرزش در هر دستگاه صفحه داغ و فرکانس امواج شنیدنی بین 16-20،000HZ است)
مشخصات فنی:
| مدل | QR-6015-6BD |
| فرکانس | 15 کیلو هرتز |
| توان خروجی | 3600 وات |
| پیچ مشترک | 1 / 2-20UNF |
| قطر دیسک سرامیکی | 60 میلی متر |
| تعداد دیسک های سرامیکی | 6 عدد |
| ظرفیت | 19-22.5nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
کاربرد:
صنعت الکترونیک اولین و محبوب ترین صنعت کاربردهای تمیز کردن اولتراسونیک است.
تمیز کردن قطعات الکترونیکی: قطعات الکترونیکی مانند محفظه لوله های نیمه هادی ، محفظه ای برای IC ها ، محفظه کریستال ها ، محفظه رله ها و نگهدارنده لوله.
تمیز کردن بستر قطعات الکترونیکی: پایه اجزای الکترونیکی از مواد نیمه هادی ساخته شده است و در یک محفظه فلزی یا پلاستیکی محصور می شود. قبل از بسته بندی ، نه تنها باید مسکن تمیز شود ، بلکه بستر نیز باید نظیر تراشه IC ، مقاومت ، کریستال ، نیمه هادی ، مدار فیلم اصلی و غیره تمیز شود.
تمیز کردن صفحه PCB: بیشتر صنایع الکترونیک در چین از PCB استفاده می کنند. شار مورد استفاده برای لحیم کردن اجزای PCB به انواع محلول در آب ، مبتنی بر روزین و بدون تمیز تقسیم می شود. دو مورد اول استفاده می شود. تمیز کردن اولتراسونیک استفاده می شود (و بسیاری از آنها با الکل شسته می شوند). نوع بدون تمیز نباید در اصل تمیز شود. با این حال ، اکثر تولید کنندگان در جهان حتی اگر از اجزای لحیم کاری بدون تمیز استفاده کنند ، هنوز هم نیاز به تمیز کردن دارند. به طور خاص ، PCB های با چگالی بالا و IC های با چگالی بالا تمیز نمی کنند و یا از تمیز کردن مافوق صوت استفاده نمی کنند و این منجر به جذب گرد و غبار بین خطوط با چگالی بالا و محل های خروجی IC خواهد شد. هنگامی که رطوبت زیاد است ، خطوط و پا با چگالی بالا مستعد بروز می شوند. یک اتصال کوتاه رخ می دهد و یک گسل رخ می دهد و به محض خشک شدن محیط ، گسل اتصال کوتاه به خودی خود ناپدید می شود و یافتن چنین تقصیری کار آسانی نیست. بنابراین ، کارخانه های دستگاه های الکترونیکی در سراسر جهان بر تمیز کردن اولتراسونیک تابلوهای PCB اصرار دارند. در چین ، کارخانه ماشین آلات کامل الکترونیک نظامی شروع به تبلیغ کرده و مزایای مضاعف را برای بهبود قابلیت اطمینان محصول و کاهش هزینه های خدمات پس از فروش دریافت کرده است.
در تولید کانکتورها ، کانکتورها ، آداپتورها و غیره باید قبل از آبکاری و مونتاژ تمیز شود. در غیر این صورت ، گرد و غبار و روغن جذب شده در این قسمت های مونتاژ شده بر خصوصیات الکتریکی و عایق بندی آن ، به ویژه برخی از هسته های چند هسته ای پیچیده تأثیر می گذارد. این به ویژه در مورد اتصالات صادق است.
تمیز کردن پس از پردازش مواد الکترونیکی: مواد الکترونیکی مانند ویفر ، ویفر سیلیکونی و ورق های سرامیکی پیزوالکتریک محصولاتی هستند که به سازندگان قطعات عرضه می شود. محصولات آنها باید قبل از ترک کارخانه تمیز شوند ، خصوصاً برای تولیدکننده هایی که دهان خود را می سازند. تمیز کردن دشوار ، اولتراسونیک موثرترین روش است.
سرامیک پیزوالکتریک قطر 60MM از مبدل جوش التراسونیک
