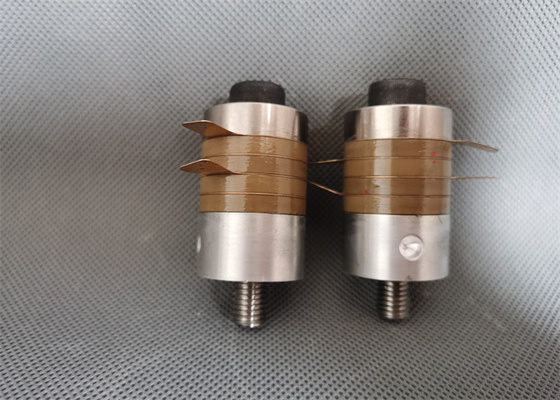

مبدل پیزوالکتریک فراصوت فرکانس بالا 40 کیلوهرتز برای دستگاه برش

محصولات

تجهیزات پردازش فیلتر اولتراسونیک （新

دستگاه جوش سیم مهارکننده اولتراسونیک

مبدل پیزوالکتریک فراصوت فرکانس بالا 40 کیلوهرتز برای دستگاه برش

MOQ:	1 عدد
قیمت:	Negotation
standard packaging:	بسته بندی شده در کارتن
Delivery period:	3 روز کاری
payment method:	T/T، وسترن یونیون
Supply Capacity:	2000 عدد در ماه

اطلاعات دقیق

Product Description

اطلاعات دقیق

محل منبع

نام تجاری

QRsonic

گواهی

شماره مدل

QR-3040-4BZ

نام محصولات:

مبدل اولتراسونیک

فرکانس:

40 کیلوهرتز

توان خروجی:

500 وات

پیچ مفصل:

قطر دیسک سرامیکی:

30 میلی متر

تعداد دیسک های سرامیکی:

4 عدد

ظرفیت:

5.1-7.5nf

دامنه:

4 میلی متر

برجسته کردن:

مبدل پیزوالکتریک اولتراسونیک 40 کیلوهرتز

مبدل پیزوالکتریک اولتراسونیک 500 وات

مبدل پیزوالکتریک التراسونیک 40 کیلوهرتز

Product Description

مبدل پیزوالکتریک فراصوت فرکانس بالا 40 کیلوهرتز برای دستگاه برش

شرح:

مبدل اولتراسونیک یک مبدل انرژی است که توان الکتریکی ورودی را به توان مکانیکی تبدیل می کند.این قلب دستگاه جوش اولتراسونیک است.اگر مجهز به مبدل اولتراسونیک مناسب باشد، می تواند نقش دستگاه جوش اولتراسونیک را بهتر ایفا کند

مشخصات فنی:

مدل	QR-3040-4BZ
فرکانس	40 کیلو هرتز
توان خروجی	500 وات
پیچ مفصل	M10
قطر دیسک سرامیکی	30 میلی متر
تعداد دیسک های سرامیکی	4 عدد
ظرفیت	5.1-7.5nf
دامنه	4 ام
کاربرد	دستگاه اولتراسونیک

مولفه های:

نوع ستونیNTK تایپ کنید
مورد شماره.	پیچ وصل کنید	قطر سرامیکی (میلی متر)	تعداد سرامیک (کامپیوتر)	فرکانس (khz)	ظرفیت			توان (W)
مورد شماره.	پیچ وصل کنید	قطر سرامیکی (میلی متر)	تعداد سرامیک (کامپیوتر)	فرکانس (khz)	رنگ زرد	خاکستری	مشکی	توان (W)
7015-4BZ	M20 X 1.5	70	4	15	12500-14000		17000-19000	2600
6015-4BZ	M20 X 1.5	60	4	15	8000-10000	10000-12000	12500-13500	2200
6015-6BZ	M20 X 1.5	60	6	15	14000-16000		19500-21000	2600
5015-4BZ	M18 X 1.5	50	4	15	12000-13000	13000-14300	15000-17000	1500
4015-4BZ	M16 X 1	40	4	15	10000-11000	10500-11500		700
5520-4BZ	M18 X 1	55	4	20	10000-11000	10500-11500	14300-20000	2000
5020-6BZ	M18 X 1.5	50	6	20	18500-20000		22500-25000	2000
5020-4BZ	M18 X 1.5	50	4	20	11000-13000	13000-15000	15000-17000	1500
5020-2BZ	M18 X 1.5	50	2	20	6000-6500	6500-7000	8000-9000	800
5020-4CZ	M18 X 1.5	50	4	20	11000-12000	13000-14000	14500-16000	1500
5020-4HZ	M18 X 1.5	50	4	20			11000-12000	1500
5020-4BL	M18 X 1.5	50	4	20	11000-12500			1500
4020-4BZ	1/2-20UNF	40	4	20	9000-10000	9500-11000		900
4020-2BZ	1/2-20UNF	40	2	20		4800-5500		500
3820-4BZ	1/2-20UNF	38	4	20	6500-7500			800
نوع ستونیNTK تایپ کنید
مورد شماره.	پیچ وصل کنید	قطر سرامیکی (میلی متر)	تعداد سرامیک (کامپیوتر)	فرکانس (khz)	ظرفیت			توان (W)
مورد شماره.	پیچ وصل کنید	قطر سرامیکی (میلی متر)	تعداد سرامیک (کامپیوتر)	فرکانس (khz)	رنگ زرد	خاکستری	مشکی	توان (W)
5025-2BZ	M12 X 1	50	2	25	5000-5600		7000-8000	500
3828-2BZ	1/2-20UNF	38	2	28	3800-4300			500
3828-4BZ	1/2-20UNF	38	4	28	7600-8500		10500-12000	800
3028-2BZ	3/8-24UNF	30	2	28	2700-3100	3400-3800		400
3028-4BZ	M10*1	30	4	28		6000-7000		700
2528-4FZ	M8 X 1	25	4	28	3900-4300			400
2528-2FZ	M8 X 1	25	2	28	1950-2200	2200-2500		300
3030-4BZ	M10	30	4	30		6200-6900		700
3035-2FZ	3/8-24UNF	30	2	35	2700-3100			500
3035-4BZ	M10 X 1	30	4	35	5000-6200			800
2535-2FZ	M8 X 1	25	2	35	1900-2200			400
2540-2BZ	3/8-24UNF	25	2	40		2000-2300		500
3040-4BZ	M10	30	4	40	5500-6200			1000
3050-4BZ	M8	30	4	50	5500-6200			600
1560-2BZ	M6 X 0.75	15	2	60			700-800	100

اقدامات احتیاطی مونتاژ قطعات مبدل اولتراسونیک:

قسمت های اصلی سیستم ارتعاش اولتراسونیک مانند مبدل ها، بوق ها، سر ابزار و ... توسط یک پیچ مرکزی به هم متصل می شوند.

1. بررسی کنید که سطح تماس باید صاف و بدون خط و خش باشد.در صورت وجود هرگونه خط و خش، از یک کاغذ متالوگرافی با عدد صفر یا بیشتر استفاده کنید تا کمی جلا داده شود.لازم است که عیب بدون آسیب رساندن به صافی سطح تماس صاف شود.

2. پیچ ها، سوراخ های پیچ و سطوح تماس را با مواد شوینده فرار و غیر خورنده تمیز کنید.

3. پیچ ها، سوراخ های پیچ و سطوح تماس را کاملا تمیز کنید.

4. تمام سوراخ های پیچ اتصال باید عمود بر سطح تماس باشند.

5. قبل از سفت کردن، یک لایه نازک کره یا وازلین را روی سطح تماس بمالید.روی پیچ های اتصال و سوراخ پیچ ها اعمال نکنید.

6. دو قسمت را با دقت سفت کنید.گشتاور سفت کردن مناسب را با توجه به مشخصات پیچ های اتصال تنظیم کنید.در صورت امکان، آن را به درستی سفت کنید.

7. اگر دوباره سطح مفصل را شل کنید، نباید هیچ جای زخمی مشاهده کنید.

8. دامنه سیستم ارتعاش به طور مساوی با دست توزیع می شود، بدون صدای عجیب و غریب، بدون تب شدید موضعی.

9. پس از بازکردن مجدد سطح مفصل پس از مدتی کار، هیچ گونه علامتی از اکسیداسیون یا فرسایش وجود نداشته باشد.در غیر این صورت، تماس در اینجا خوب نیست و انرژی اولتراسونیک به طور جدی در اینجا از بین می رود.

مبدل پیزوالکتریک فراصوت فرکانس بالا 40 کیلوهرتز برای دستگاه برش

مبدل پیزوالکتریک فراصوت فرکانس بالا 40 کیلوهرتز برای دستگاه برش 0
