| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-3030-4BZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 30 کیلوهرتز |
|---|---|---|---|
| توان خروجی: | 700 وات | پیچ مشترک: | M10 |
| قطر دیسک سرامیکی: | 30 میلی متر | تعداد دیسک های سرامیکی: | 4 قطعه |
| ظرفیت: | 6.2-7.2nf | دامنه: | 6um |
| برجسته کردن: | مبدل پیزو مافوق صوت,مبدل اولتراسونیک با فرکانس بالا |
||

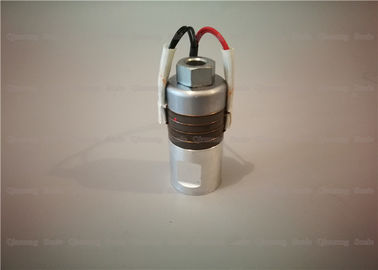

مبدل جوشکاری اولتراسونیک 30 کیلو هرتز برای جوشکاری پلاستیک پلاستیکی با سرامیک 4 میلی متر سیاه 30 میلی متر
شرح:
مبدل هایی که معمولاً در فرآیند تشخیص استفاده می شوند عبارتند از: مبدل های پیزوالکتریک ، مبدل های مغناطیسی ، مبدل های الکترومغناطیسی و مبدل های لیزری. متداول ترین آن مبدل پیزو الکتریک است که جزء اصلی آن ویفر پیزو الکتریک است. ویفر پیزوالکتریک تحت عمل فشار تغییر شکل می یابد و در نتیجه قطبی شدن خود ویفر انجام می شود و بارهای محدود و مثبت و منفی روی سطح ویفر ظاهر می شود و این اثر یک اثر پیزو الکتریک است. علاوه بر این ، اثر پیزوالکتریک برگشت پذیر است ، یعنی تغییر شکل پس از اعمال ولتاژ بر روی ویفر رخ می دهد. در فرآیند تشخیص ، اثر اولتراسونیک با اثر پیزو الکتریک معکوس کاوشگر اولتراسونیک ایجاد می شود و از اثر پیزوالکتریک برای رسیدن به هدف دریافت موج اولتراسونیک استفاده می شود.
مشخصات فنی:
| مدل | QR-3030-4BZ |
| فرکانس | 30kz |
| توان خروجی | 700 وات |
| پیچ مشترک | M10 |
| قطر دیسک سرامیکی | 30 میلی متر |
| تعداد دیسک های سرامیکی | 4 قطعه |
| ظرفیت | 6.2-7.2nf |
| دامنه | 6 ام |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
| نوع ستونی NTK TYPE | ||||||||
مورد شماره. | پیچ را وصل کنید | سرامیک دیا (میلی متر) | مقدار سرامیک (کامپیوتر) | فرکانس (kzz) | ظرفیت | قدرت (W) | ||
| رنگ زرد | خاکستری | سیاه | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 19000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع ستونی NTK TYPE | ||||||||
مورد شماره. | پیچ را وصل کنید | سرامیک دیا (میلی متر) | مقدار سرامیک (کامپیوتر) | فرکانس (kzz) | ظرفیت | قدرت (W) | ||
| رنگ زرد | خاکستری | سیاه | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
مبدل جوشکاری اولتراسونیک 30 کیلو هرتز برای جوشکاری پلاستیک پلاستیک با سرامیک 4 میلی متر سیاه 30 میلی متر
