| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-CR20 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | جایگزین اولتراسونیک مبدل برانسون | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 3300 وات | پیچ مفصل: | 1/2-20UNF |
| قطر دیسک سرامیکی: | 50 میلی متر | ظرفیت: | 18-20nf |
| دامنه: | 10 میلی متر | کاربرد: | دستگاه جوش فلزات التراسونیک |
| برجسته کردن: | مبدل اولتراسونیک جوشکاری فلز,مبدل اولتراسونیک 3300 وات,مبدل اولتراسونیک برانسون CR20 |
||

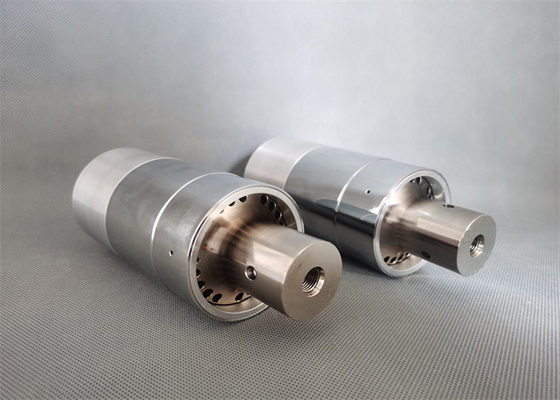

مبدل اولتراسونیک 3300 واتی جایگزین برانسون CR20 برای جوشکار فلز
شرح:
مبدل های جایگزین برانسون CR20 همگی جدید هستند و از واحدهای فرسوده بازیابی نشده اند.مطابق با مبدل اصلی CR20 ساخته شده است که برای منبع تغذیه برانسون مناسب است.قطعات از مواد تایید شده در فرآیندهای تولید کاملاً کنترل شده ساخته شده‌اند، در یک محیط کنترل‌شده با آب و هوا با استفاده از تجهیزات کالیبره‌شده مونتاژ و آزمایش می‌شوند، سپس به درستی قدیمی شده و دوباره آزمایش می‌شوند تا از عملکردی که قطعه OEM را تکرار می‌کند، اطمینان حاصل شود.کل فرآیند در یک مرکز ثبت شده ISO انجام می شود.بهتر از همه، از آنجایی که فرآیند تولید بسیار دقیق کنترل می شود، دوام آن تضمین می شود.
مشخصات فنی:
| مدل | QR-CR20 |
| فرکانس | 20 کیلو هرتز |
| توان خروجی | 3300 وات |
| پیچ مفصل | 1/2-20UNF |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 18-20nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش فلز |
مشخصات:
| مورد شماره |
پیچ اتصال (اندازه)
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (پی سی)
|
فرکانس تشدید (khz)
|
ورودی برق | دستگاه |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 5170، 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
برانسون 8200، 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 910W یا IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | جوشکار برانسون 40 کیلورتز |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | جوشکار برانسون 40 کیلورتز |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | Dukane Heavy Duty 20khz |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane مدل 43A250، 43A255، 43D255، 43E255، 43A260، یا 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | دوکان مدل 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | جوشکارهای دوکان 40 کیلورتز |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | جوشکارهای دوکان 40 کیلورتز |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | جوشکار رینکو 35 کیلوهرتز |
| 17-QR-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | 35 کیلو هرز ریکو جوشکار |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | دستگاه تلسونیک 35 کیلو هرتز |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
اقلام ویژه را می توان سفارشی کرد.
مزایای جوشکاری اولتراسونیک:
یکی از مهمترین مزایای جوشکاری اولتراسونیک دمای پایین تر است.تولید دما اجتناب ناپذیر است، فقط در اثر اصطکاک ایجاد می شود و تنها معادل 1/3 یا 1/2 نقطه ذوب فلز است.در دمای پایین تولید شده توسط فرآیند جوشکاری، سیم فلزی به دلیل بازپخت خواص اولیه خود را حفظ می کند و دمای پایین عایق سیم را از بین نمی برد.علاوه بر این، دمای پایین تر همچنین به این معنی است که فلزات بسیار نازک را می توان به فلزات ضخیم جوش داد، بدون اینکه به فلز نازک آسیبی وارد شود.اینها در تولید دسته سیم بسیار مهم هستند.
بیشتر فلزات مورد استفاده در محصولات الکتریکی رسانایی حرارتی خوبی دارند و جوش دادن آنها با ذوب را دشوار می کند.از آنجایی که گرما به سرعت از سطح فلز خارج می شود، لازم است حرارت بیشتری برای تکمیل جوش اعمال شود.جوشکاری اولتراسونیک با این مشکلات مواجه نمی شود.در واقع، از آنجایی که هیچ ذوبی رخ نمی دهد، جوشکاری اولتراسونیک تنها می تواند 1/30 انرژی جوشکاری مقاومتی را مصرف کند.به عبارت دیگر، یک جوشکار اولتراسونیک با توان 3 کیلو وات می تواند کاری را که جوشکاری مقاومتی برای انجام آن نیاز به 90 کیلو ولت آمپر دارد، انجام دهد، بنابراین هزینه در کار نیز مشخص است.
جوشکاری اولتراسونیک یک فرآیند مکانیکی است، هیچ جریانی از قطعه کار عبور نمی کند، بنابراین رسانایی فلز هیچ تاثیری ندارد.سطح فلز به طور کلی با آلاینده ها و لایه های اکسید متصل می شود.با استفاده از جوشکاری اولتراسونیک، نیازی به پیش تصفیه سطح فلز نیست.ارتعاش اولتراسونیک می تواند مستقیماً اتصالات را بشکند و آنها را حذف کند.یکی دیگر از مزایای مهم جوشکاری اولتراسونیک عمر طولانی قطعه کار است.سر جوش دستگاه مهار سیم اولتراسونیک دارای 4 سطح کار می باشد که باعث کاهش هزینه نگهداری تجهیزات در مرحله بعدی می شود.
