شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| نام محصولات: | تعویض مبدل آلتراسونیک یوروسونیک | فرکانس: | 35 کیلوهرتز |
|---|---|---|---|
| توان خروجی: | 1200 وات | پیچ مفصل: | M8 |
| قطر دیسک سرامیکی: | 25 میلی متر | ظرفیت: | 4-6nf |
| دامنه: | 6 میلی متر | کاربرد: | برش یا جوشکاری قطعات یدکی |
| برجسته کردن: | مبدل جوش اولتراسونیک مواد تیتانیوم,مبدل جوش اولتراسونیک 1200 وات,مبدل جوشکاری اولتراسونیک 1200 وات |
||

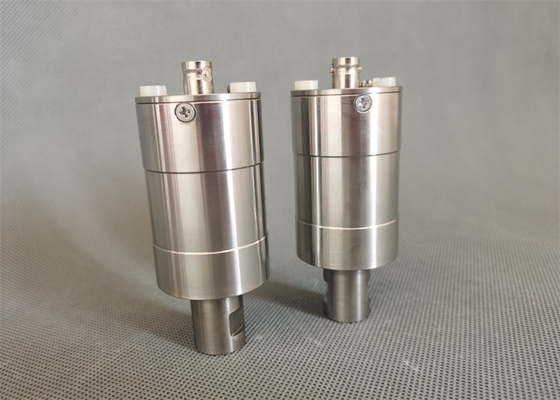

جایگزینی مبدل یوروسونیک 35 کیلوهرتز 1200 واتی با مواد تیتانیوم
شرح:
مبدل 35K سفارشی شده با توجه به نیاز مشتری، جایگزینی مبدل یوروسونیک ایالات متحده 35khz 1200w با مواد تیتانیوم.شماره هنر: KP35.0002، Nr.ES 26898. ORsonic می تواند سفارشی ساخته شده را با توجه به نیاز مشتری بپذیرد.
مبدل‌های اولتراسونیک پرقدرت QRsonic معمولاً در دستگاه‌های جوش پلاستیک اولتراسونیک، دستگاه‌های جوش فلزات اولتراسونیک، ابزارهای مختلف اولتراسونیک دستی، هموژنایزرهای امولسیفایر اولتراسونیک، دستگاه‌های اتمایزر، دستگاه‌های حکاکی اولتراسونیک و غیره استفاده می‌شوند.
مشخصات فنی:
| مدل | QR-ES35 |
| فرکانس | 35 کیلو هرتز |
| توان خروجی | 1200 وات |
| پیچ مفصل | M8 |
| قطر دیسک سرامیکی | 25 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 4-6nf |
| دامنه | 6 ام |
| کاربرد | دستگاه جوش پلاستیک |
مشخصات:
| آی تیem No |
پیچ اتصال (اندازه)
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (پی سی)
|
فرکانس تشدید (khz)
|
ورودی برق | دستگاه |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 5170، 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
برانسون 8200، 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 910W یا IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | جوشکارهای برانسون 40 کیلورتز |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | جوشکارهای برانسون 40 کیلورتز |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | Dukane Heavy Duty 20khz |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane مدل 43A250، 43A255، 43D255، 43E255، 43A260، یا 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | دوکان مدل 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | جوشکار دوکان 40 کیلو هرز |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | جوشکار دوکان 40 کیلو هرز |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | جوشکار رینکو 35 کیلوهرتز |
| 17-QR-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | 35 کیلو هرز ریکو جوشکار |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | دستگاه تلسونیک 35 کیلو هرتز |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
اقلام ویژه را می توان سفارشی کرد.
تنظیم:
تطبیق مبدل با جعبه الکتریکی و قالب مبنایی برای قابلیت اطمینان سیستم و حداکثر توان مبدل است.پس از تکمیل مبدل، هیچ قطعه قابل تنظیمی وجود نخواهد داشت.جعبه الکتریکی و قالب را طوری تنظیم کنید که با وضعیت کار مبدل مطابقت داشته باشد.
توصیه می شود تطابق را در مراحل زیر تنظیم کنید:
1. فرکانس نوسان جعبه الکتریکی را متناسب با محدوده دینامیکی مبدل تنظیم کنید.
2. مدار تطبیق را طوری تنظیم کنید که جریان بدون بار مبدل کمتر از 0.5A باشد.انحراف ولتاژ تنظیم همیشه باید کمتر از 0.2A باشد و مبدل را از نظر لرزش و گرمایش طبیعی بررسی کنید.
3. قالب را با بار وصل کنید و جعبه الکتریکی را تنظیم کنید تا توان خروجی سیستم مطابق با الزامات استفاده باشد.
4. تست توان کامل برای مدت زمان معین، بررسی کنید که تغییرات حالت مبدل و جعبه الکتریکی باید در محدوده نرمال باشد.
جایگزینی مبدل یوروسونیک 35 کیلوهرتز 1200 واتی با مواد تیتانیوم
