شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-BCJ20 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | جایگزین التراسونیک برانسون CJ20 | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 3300 وات | پیچ مفصل: | 1/2-20UNF |
| قطر دیسک سرامیکی: | 50 میلی متر | ظرفیت: | 18-20nf |
| دامنه: | 10 میلی متر | کاربرد: | دستگاه جوش پلاستیک اولتراسونیک |
| برجسته کردن: | جایگزینی مبدل برانسون 20 کیلوهرتز,مبدل جوشکاری اولتراسونیک 3300 وات,مبدل جوشکاری اولتراسونیک با حلقه های پیزوالکتریک |
||
مبدل برانسون جایگزین سونوگرافی 3300 واتی با فرکانس 20 کیلوهرتز با حلقه های پیزوالکتریک 6 عدد
شرح:
مبدل اولتراسونیک Branson CL20 20Khz از تراشه های سرامیکی پیزوالکتریک، همراه با لوازم جانبی آلیاژ تیتانیوم ساخته شده است.با توجه به پارامترها و ویژگی های مبدل های اصلی برانسون خارجی، تحقیق، توسعه و تولید از فناوری منبع، پایداری محصولات مبدل و پارامترهای فنی کاربرد را تضمین می کند.مجهز به ژنراتورهای خارجی و سرهای جوشکاری است که نقش جایگزینی را ایفا می کند.
مبدل اولتراسونیک وسیله ای است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند.دستگاهی که انرژی الکتریکی و انرژی صوتی را با اثر پیزوالکتریک تبدیل می کند مبدل پیزوالکتریک نامیده می شود.این شامل اجزای سرامیکی پیزوالکتریک مرکزی، پوشش فلزی جلو و عقب، پیش تنیدگی است.پیچ، قطعه الکترود و لوله عایق تشکیل شده است.بسته به طراحی سازه های مختلف، شکل و عملکرد آنها نیز به شدت تحت تأثیر قرار می گیرد.
مشخصات فنی:
| مدل | QR-BCJ20 |
| فرکانس | 20 کیلو هرتز |
| توان خروجی | 3300 وات |
| پیچ مفصل | 1/2-20UNF |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 18-20nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
مشخصات:
| آی تیem No |
پیچ اتصال (اندازه)
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (پی سی)
|
فرکانس تشدید (khz)
|
ورودی برق | دستگاه |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 5170، 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
برانسون 8200، 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 910W یا IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | جوشکار برانسون 40 کیلورتز |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | جوشکار برانسون 40 کیلورتز |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | Dukane Heavy Duty 20khz |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane مدل 43A250، 43A255، 43D255، 43E255، 43A260، یا 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | دوکان مدل 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | جوشکار دوکان 40 کیلو هرز |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | جوشکار دوکان 40 کیلو هرز |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | جوشکار رینکو 35 کیلوهرتز |
| 17-QR-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | 35 کیلو هرز ریکو جوشکار |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | دستگاه تلسونیک 35 کیلو هرتز |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
اقلام ویژه را می توان سفارشی کرد.
فرآیند ساخت مبدل اولتراسونیک:
مبدل از یک پوسته، یک لایه مطابق، یک مبدل دیسک سرامیکی پیزوالکتریک، یک پشتی، یک کابل خروجی و یک گیرنده آرایه سنج تشکیل شده است.مبدل دیسک سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 با قطبش جهت ضخامت ساخته شده است.گیرنده آرایه سنج از 8 تا 16 مبدل سنج، دو حلقه فلزی و واشر لاستیکی تشکیل شده است.
1. با تفنگ هوای گرم خشک کنید
2. ابتدا الکترود را بچرخانید
3. سرامیک، قطعات الکترود، سرامیک
4. پوشش عقب و پیچ
5. موقعیت یابی
6. پس سوز
7. چسباندن
8. فر را قرار دهید
9. تست با دستگاه تست
10. تزریق درز
11. قبل از بسته بندی مجدد تست کنید

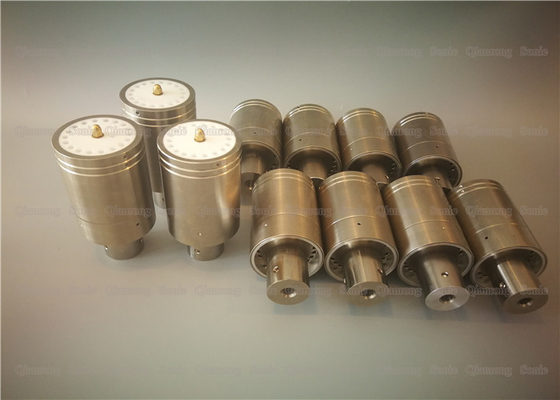

مبدل برانسون جایگزین سونوگرافی 3300 واتی با فرکانس 20 کیلوهرتز با حلقه های پیزوالکتریک 6 عدد
