شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-D41S30 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل دوکان جایگزین اولتراسونیک | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 2000 وات | پیچ مفصل: | 1/2-20UNF |
| قطر دیسک سرامیکی: | 50 میلی متر | ظرفیت: | 11-18nf |
| دامنه: | 10 میلی متر | کاربرد: | تعویض مبدل 41S30 |
| برجسته کردن: | مبدل پیزوالکتریک التراسونیک جایگزین دوکان,مبدل پیزوالکتریک التراسونیک جایگزین دوکان,مبدل پیزوالکتریک التراسونیک 20 کیلوهرتز |
||

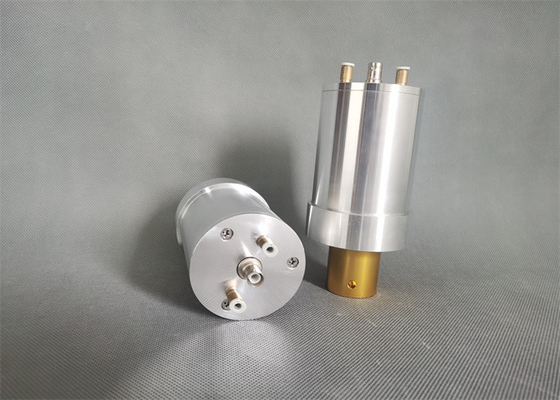

مبدل التراسونیک جایگزین Dukane Pizeoelectric 41S30 برای تجهیزات جوشکاری 20Khz
شرح:
با توجه به پارامترهای مبدل اصلی دوکان تقلید شده و با جعبه برق دوکان استفاده می شود.QRsonic از ورق های سرامیکی پیزوالکتریک با کیفیت بالا و سازگاری بالا استفاده می کند که با دقت مطابق با طراحی ساختاری اصلی ساخته شده اند، مبدل های تقلید بالا به طور پایدار کار می کنند، با پایداری بالا، قوام بالا، تست بار بالا، بدون گرما، دامنه بالا، امپدانس کم، موج پایدار است، ویژگی های موج پیوسته است.
مبدل 20 کیلوهرتز اولتراسونیک Dukane 41S30 از همان مجموعه درایور پیزو مانند مبدل های سنگین استاندارد 110-3122 استفاده می کند، اما دارای یک محفظه مهر و موم شده و یک سیم 24 اینچی است که به یک کانکتور با مشخصات mil ختم می شود تا استفاده در محیط های سخت یا جایی که تجهیزات باید شیلنگ شوند. محفظه دارای اتصالات برای لوله پلی 1/4 اینچی OD برای حمل هوای خنک کننده خشک به و از مجموعه درایور است.نمی توان در پرس استاندارد Dukane نصب کرد.نیاز به استفاده از کابل اولتراسوند 200-1233-10 دارد.نخ خروجی 1/2-20 است.
مشخصات فنی:
| مدل | QR-D41S30 |
| فرکانس | 20 کیلو هرتز |
| توان خروجی | 2000 وات |
| پیچ مفصل | 1/2-20UNF |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 11-18nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
مشخصات:
| مورد شماره |
پیچ اتصال (اندازه)
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (پی سی)
|
فرکانس تشدید (khz)
|
ورودی برق | دستگاه |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 5170، 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
برانسون 8200، 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 910W یا IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | جوشکار برانسون 40 کیلورتز |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | جوشکار برانسون 40 کیلورتز |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | Dukane Heavy Duty 20khz |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane مدل 43A250، 43A255، 43D255، 43E255، 43A260، یا 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | دوکان مدل 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | جوشکارهای دوکان 40 کیلورتز |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | جوشکارهای دوکان 40 کیلورتز |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | جوشکار رینکو 35 کیلوهرتز |
| 17-QR-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | 35 کیلو هرز ریکو جوشکار |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | دستگاه تلسونیک 35 کیلو هرتز |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
اقلام ویژه را می توان سفارشی کرد.
کاربرد:
مبدل‌های اولتراسونیک در حال حاضر عمدتاً در دستگاه‌های ماسک اولتراسونیک، دستگاه‌های جوش پلاستیک اولتراسونیک، دستگاه‌های جوش فلزات اولتراسونیک، دستگاه‌های تمیزکننده اولتراسونیک، دوربین‌های گاز، دستگاه‌های تری کلر و سایر تجهیزات استفاده می‌شوند.در فرآیند خرید مبدل های اولتراسونیک، علاوه بر توجه به تبدیل انرژی، کیفیت مبدل باید به مطابقت آن با تجهیزات اولتراسونیک نیز توجه شود.این امر تأثیر تعیین کننده ای بر عملکرد تجهیزات دارد.در نظر گرفتن اصلی برای تطبیق، ظرفیت مبدل و به دنبال آن فرکانس مبدل است.
مبدل التراسونیک جایگزین Dukane Pizeoelectric 41S30 برای تجهیزات جوشکاری 20Khz
