شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-3028-2BZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل جوش اولتراسونیک | فرکانس: | 28 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 400 وات | پیچ مفصل: | 3/8-24UNF |
| قطر دیسک سرامیکی: | 30 میلی متر | تعداد دیسک های سرامیکی: | 2 عدد |
| ظرفیت: | 2.8-3.8nf | دامنه: | 8 میلی متر |
| برجسته کردن: | مبدل التراسونیک جوشکاری پلاستیک,مبدل اولتراسونیک سرامیک پیزوالکتریک 2 عدد,مبدل اولتراسونیک جوشکار نقطه ای |
||

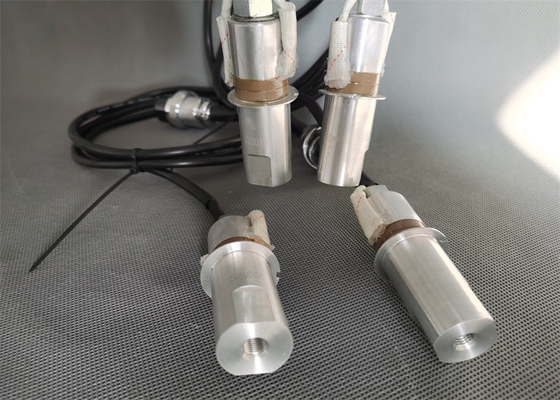

مبدل جوشکاری التراسونیک 28 کیلوهرتز برای جوشکار نقطه ای پلاستیک با 2 عدد سرامیک پیزوالکتریک
شرح:
ترانس جوشکاری اولتراسونیک 28 کیلوهرتزducer از high qu استفاده می کندسرامیک پیزوالکتریک با قوام بالا، طراحی ساختار حرفه ای، عملکرد پایدار، پایداری بالا، قوام بالا، تست بار بالا، غیر داغ، دامنه بالا، امپدانس کم، موج پایدار، ویژگی های امواج ثابت.
التراسونیک به طور گسترده در تولید، مانند جوش، برش، برش، و جوش پلاستیک پارچه های مختلف الیاف غیر بافته / شیمیایی استفاده می شود.با این حال، به دلیل تفاوت بین اصول اولتراسونیک و فرکانس بالا، مواد اولیه و کاربردهای قابل اجرا نیز قابل اجرا هستند.
مشخصات فنی:
| مدل | QR-3028-2BZ |
| فرکانس | 28 کیلو هرتز |
| توان خروجی | 400 وات |
| پیچ مفصل | 3/8-24UNF |
| قطر دیسک سرامیکی | 30 میلی متر |
| تعداد دیسک های سرامیکی | 2 عدد |
| ظرفیت | 2.8-3.8nf |
| دامنه | 8 ام |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
| نوع ستونیNTK تایپ کنید | ||||||||
|
مورد شماره.
|
پیچ وصل کنید
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (کامپیوتر) |
فرکانس (khz)
|
ظرفیت |
توان (W)
|
||
| رنگ زرد | خاکستری | مشکی | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
فرآیند تولید مبدل اولتراسونیک:
مبدل از یک پوسته، یک لایه تطبیق، یک مبدل دیسکی سرامیکی پیزوالکتریک، یک پشتی، یک کابل خروجی و یک گیرنده آرایه سنج تشکیل شده است.مبدل دیسکی سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 پلاریزه شده در جهت ضخامت ساخته شده است و گیرنده آرایه سیمبال از 8 تا 16 مبدل سنج، دو حلقه فلزی و واشر لاستیکی تشکیل شده است.
1. با تفنگ هوای گرم خشک کنید
2. ابتدا الکترود را بچرخانید
3. سرامیک، الکترود، سرامیک
4. پوشش پشتی، پیچ
5. موقعیت یابی
6. پس سوز
7. چسب
8. فر را بگذارید
9. با دستگاه تست تست کنید
10. پر کردن درز
11. قبل از بسته بندی دوباره تست کنید
مبدل جوشکاری التراسونیک 28 کیلوهرتز برای جوشکار نقطه ای پلاستیک با 2 عدد سرامیک پیزوالکتریک
