شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-2540-4BD |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل پیزوالکتریک التراسونیک | فرکانس: | 40 کیلوهرتز |
|---|---|---|---|
| توان خروجی: | 300 وات | پیچ مفصل: | M8 |
| قطر دیسک سرامیکی: | 25 میلی متر | تعداد دیسک های سرامیکی: | 4 عدد |
| ظرفیت: | 4.5-6.5nf | دامنه: | 4 میلی متر |
| برجسته کردن: | مبدل التراسونیک پیزوالکتریک سنسور فعال,مبدل التراسونیک پیزوالکتریک 40 کیلوهرتز,مبدل التراسونیک 300 وات 40 کیلوهرتز |
||

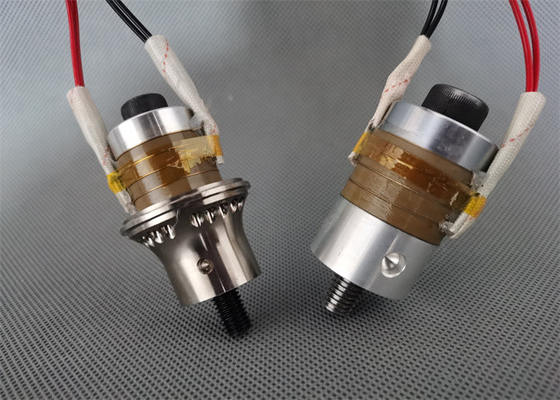

مبدل التراسونیک سنسور فعال پیزوالکتریک 40 کیلوهرتز برای کاربرد جوش یا برش
شرح:
مبدل‌های اولتراسونیک 40 کیلوهرتز انرژی الکتریکی، انرژی مکانیکی یا انرژی صوتی را از یک شکل انرژی به شکل دیگری از دستگاه انرژی تبدیل می‌کنند که به عنوان مبدل اولتراسونیک نیز شناخته می‌شود، همچنین به عنوان سنسور فعال نیز شناخته می‌شود.یکی از بالغ ترین و قابل اعتمادترین دستگاهی است که انرژی الکتریکی و انرژی صوتی را با اثر پیزوالکتریک تبدیل می کند که به عنوان مبدل پیزوالکتریک نیز شناخته می شود.مبدل از یک جزء سرامیکی پیزوالکتریک مرکزی، یک پوشش فلزی جلو و عقب، یک پیچ پیش تنیده، یک ورق الکترود و یک لوله عایق تشکیل شده است.مبدل های اولتراسونیک تقریباً در تمام تجهیزات اولتراسونیک استفاده می شود.تجهیزات اولتراسونیک Qianrong منبع مبدل‌های آلیاژ تیتانیوم اولتراسونیک و اجزای هسته هستند.
مشخصات فنی:
| مدل | QR-2540-4BD |
| فرکانس | 40 کیلو هرتز |
| توان خروجی | 300 وات |
| پیچ مفصل | M8 |
| قطر دیسک سرامیکی | 25 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 4.5-6.5nf |
| دامنه | 4 ام |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
| نوع ستونیNTK تایپ کنید | ||||||||
|
مورد شماره.
|
پیچ وصل کنید
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (کامپیوتر) |
فرکانس (khz)
|
ظرفیت |
توان (W)
|
||
| رنگ زرد | خاکستری | مشکی | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع ستونیNTK تایپ کنید | ||||||||
|
مورد شماره.
|
پیچ وصل کنید
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (کامپیوتر) |
فرکانس (khz)
|
ظرفیت |
توان (W)
|
||
| رنگ زرد | خاکستری | مشکی | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
حضور در:
تطبیق مبدل با جعبه الکتریکی و قالب مبنایی برای قابلیت اطمینان سیستم و حداکثر توان مبدل است.پس از تکمیل مبدل، هیچ قطعه قابل تنظیمی وجود نخواهد داشت.جعبه الکتریکی و قالب را طوری تنظیم کنید که با وضعیت کار مبدل مطابقت داشته باشد.
توصیه می شود تطابق را در مراحل زیر تنظیم کنید:
ابتدا فرکانس نوسان جعبه الکتریکی را متناسب با محدوده دینامیکی مبدل تنظیم کنید.
مرحله 2: مدار تطبیق را طوری تنظیم کنید که جریان بدون بار مبدل کمتر از 0.5 آمپر باشد.انحراف ولتاژ تنظیم همیشه باید کمتر از 0.2A باشد و مبدل را از نظر لرزش و گرمایش طبیعی بررسی کنید.
مرحله سوم: قالب را با بار وصل کنید و جعبه الکتریکی را تنظیم کنید تا توان خروجی سیستم مطابق با الزامات استفاده باشد.
مرحله 4: تست توان کامل برای یک دوره زمانی مشخص، بررسی کنید که تغییرات حالت مبدل و جعبه الکتریکی باید در محدوده طبیعی باشد.
مبدل التراسونیک سنسور فعال پیزوالکتریک 40 کیلوهرتز برای کاربرد جوش یا برش
