شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-3040-4BZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل جوش اولتراسونیک | فرکانس: | 40 کیلوهرتز |
|---|---|---|---|
| توان خروجی: | 500 وات | پیچ مفصل: | M10 |
| قطر دیسک سرامیکی: | 30 میلی متر | دیسک های سرامیکی: | PZT8 |
| ظرفیت: | 5.1-7.5nf | دامنه: | 4 میلی متر |
| برجسته کردن: | مبدل جوشکاری التراسونیک سرامیک,مبدل جوشکاری التراسونیک 40 کیلوهرتز,مبدل جوشکاری اولتراسونیک با قوام بالا |
||

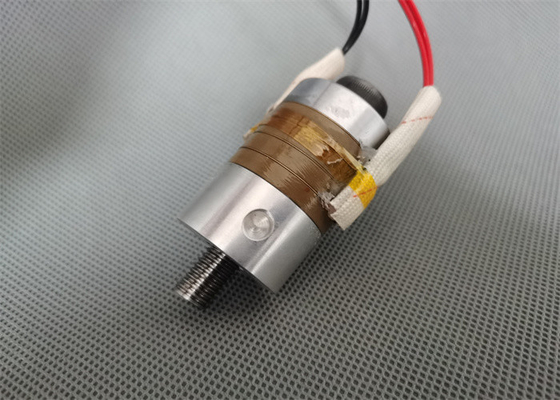

مبدل جوشکاری التراسونیک 40Khz سرامیک پیزوالکتریک با ثبات بالا با فرکانس بالا
شرح:
مبدل اولتراسونیک از سرامیک های پیزوالکتریک با کیفیت بالا و قوام بالا، طراحی ساختار حرفه ای، عملکرد پایدار، پایداری بالا، ثبات بالا، تست بار بالا، غیر داغ، دامنه بالا، امپدانس کم، موج پایدار، ویژگی های امواج ثابت استفاده می کند.
QRsonic ارزش QM، استحکام فنی، تلفات میدان قوی کم، چگالی توان بالا، تلفات دی الکتریک مکانیکی کم، ضریب کوپلینگ پیزوالکتریک بالا، ورق سرامیکی پیزوالکتریک با عملکرد پایدار را از طریق طراحی ساختار دقیق، و پارامترهای ورق سرامیکی بسیار سازگار است.مس دقیق، مقاوم در برابر خوردگی، ضد زنگ، 62 فسفر با رسانایی عالی، مونتاژ شده در مبدل اولتراسونیک با پایداری قوی و عمر طولانی.
مشخصات فنی:
| مدل | QR-3040-4BZ |
| فرکانس | 40 کیلو هرتز |
| توان خروجی | 500 وات |
| پیچ مفصل | M10 |
| قطر دیسک سرامیکی | 30 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 5.1-7.5nf |
| دامنه | 4 ام |
| کاربرد | دستگاه جوش پلاستیک |
ویژگی های محصول مبدل اولتراسونیک:
1. عملکرد بالا: ضریب کیفیت مکانیکی بالا، نرخ انرژی تبدیل الکتروآکوستیک بیش از 90٪.
2. دامنه زیاد: ویبراتور دارای سرعت ارتعاش بالایی است و مستقیماً توسط پیچ دستکاری به پایین مخزن تمیز کننده ثابت می شود، به طوری که استحکام بهبود می یابد و دامنه در مقایسه با ویبره مغناطیسی 50٪ یا بیشتر افزایش می یابد. .
3. مقاومت حرارتی خوب: محدوده دمایی گسترده، امپدانس تشدید کم و تولید حرارت کم.
4. ساختار قوی: با غل بسته شده، نصب آسان، قابلیت اطمینان بالا.
مولفه های:
| نوع ستونیNTK تایپ کنید | ||||||||
|
مورد شماره.
|
پیچ وصل کنید
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (کامپیوتر) |
فرکانس (khz)
|
ظرفیت |
توان (W)
|
||
| رنگ زرد | خاکستری | مشکی | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| نوع ستونیNTK تایپ کنید | ||||||||
|
مورد شماره.
|
پیچ وصل کنید
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (کامپیوتر) |
فرکانس (khz)
|
ظرفیت |
توان (W)
|
||
| رنگ زرد | خاکستری | مشکی | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 |
||
مبدل جوشکاری التراسونیک 40Khz سرامیک پیزوالکتریک با ثبات بالا با فرکانس بالا
