شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-3028-4FZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل جوشکاری التراسونیک | فرکانس: | 28 کیلوهرتز |
|---|---|---|---|
| توان خروجی: | 700 وات | پیچ و مهره مشترک: | M8*1 |
| قطر دیسک سرامیکی: | 30 میلی متر | تعداد دیسک های سرامیکی: | 4 عدد |
| ظرفیت: | 6-7nf | کاربرد: | جوشکار پلاستیکی |
| برجسته کردن: | مبدل جوشکاری مافوق صوت 700 وات,مبدل جوش آلتراسونیک 28 کیلو هرتز,مبدل پیزوالکتریک التراسونیک جوشکار پلاستیکی |
||

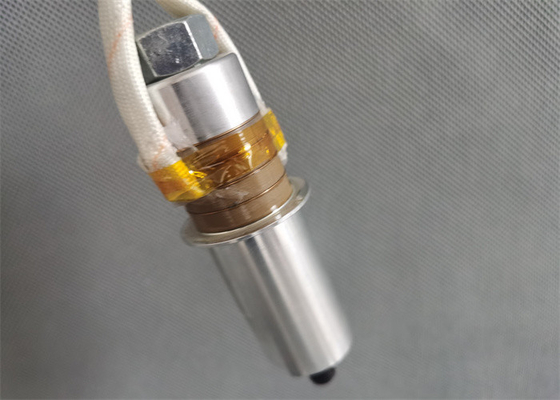

ارائه و تعمیر و تعویض سیستم جوش مبدل التراسونیک فرکانس بالا 28Khz
شرح:
ایجاد ارتعاش منظم تحت تحریک یک میدان الکتریکی مناسب توسط مبدل التراسونیک ، و دامنه آن به طور کلی حدود 8-10 میکرومتر است.چنین دامنه ای برای تکمیل مستقیم مراحل جوشکاری و پردازش کافی نیست.بنابراین ، مبدل یک شاخ اولتراسونیک مناسب طراحی کرده است و دامنه موج اولتراسونیک می تواند در محدوده وسیعی متغیر باشد ، تا زمانی که قدرت مواد کافی باشد ، دامنه می تواند از 100 میکرومتر فراتر رود.
مبدل یک دستگاه دقیق است و باید با احتیاط از آن استفاده کرد.مبدل ولتاژ فرکانس اولتراسونیک را از ژنراتور به ارتعاش مکانیکی اولتراسونیک با همان فرکانس با اثر پیزوالکتریک معکوس تبدیل می کند.این شامل تعدادی ورق پیزو سرامیک است که بین دو بلوک فلزی (معمولاً تیتانیوم) قرار گرفته اند.یک صفحه فلزی نازک بین ورق و ورق برای تشکیل یک الکترود تشکیل می شود.هنگامی که یک سیگنال الکتریکی سینوسی از طریق الکترودها به مبدل ارسال می شود ، ورق پیزوالکتریک منبسط شده و منقبض می شود و یک حرکت پیک به قله محوری 15-201xm تولید می کند.
مشخصات فنی:
| مدل | QR-3028-4FZ |
| فرکانس | 28 کیلو هرتز |
| توان خروجی | 700 وات |
| پیچ و مهره مشترک | M8*1 |
| قطر دیسک سرامیکی | 30 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 6-7nf |
| دامنه | 8 ام |
| کاربرد | دستگاه جوش پلاستیک |
اقدامات احتیاطی قطعات مبدل التراسونیک:
قسمتهای اصلی سیستم ارتعاش اولتراسونیک ، مانند مبدل ها ، بوق ، سر ابزار و غیره ، توسط یک پیچ مرکزی به هم متصل می شوند.
1. بررسی کنید که سطح تماس صاف و عاری از خط و خش باشد.در صورت وجود هر گونه خراش ، از کاغذ متالوگرافی با تعداد صفر یا بیشتر برای جلا دادن کمی استفاده کنید.لازم است عیب را بدون آسیب رساندن به صافی سطح تماس صاف کنید.
2. پیچ ها ، سوراخ های پیچ و سطوح تماس را با یک شوینده فرار و غیر خورنده تمیز کنید.
3. پیچ ها ، سوراخ های پیچ و سطوح تماس را کاملاً تمیز کنید.
4. تمام سوراخ های پیچ اتصال باید عمود بر سطح تماس باشند.
5. قبل از سفت شدن ، یک لایه نازک از کره یا وازلین را روی سطح تماس قرار دهید.از پیچ های اتصال دهنده و سوراخ های پیچ استفاده نکنید.
6. دو قسمت را با دقت محکم کنید.گشتاور سفت کننده مناسب را با توجه به مشخصات پیچ های اتصال تنظیم کنید.در صورت امکان ، آن را به درستی محکم کنید.
7. اگر دوباره سطح مفصل را شل کنید ، نباید هیچ زخمی مشاهده کنید.
8. دامنه سیستم ارتعاش به طور مساوی با دست توزیع می شود ، بدون صدای عجیب ، بدون تب شدید محلی.
9. پس از بازکردن مجدد سطح مفصل پس از مدت زمان کار ، هیچ نشانه ای از اکسیداسیون یا فرسایش وجود نداشته باشد.در غیر این صورت ، تماس در اینجا خوب نیست و انرژی مافوق صوت در اینجا به طور جدی از بین می رود.
ارائه و تعمیر و تعویض سیستم جوش مبدل التراسونیک فرکانس بالا 28Khz
