شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-T35 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | مبدل جایگزینی اولتراسونیک | فرکانس: | 35 کیلوهرتز |
|---|---|---|---|
| توان خروجی: | 1200 وات | پیچ و مهره مشترک: | M8 |
| قطر دیسک سرامیکی: | 25 میلی متر | ظرفیت: | 2.1-2.3nf |
| دامنه: | 6um | کاربرد: | تعویض مبدل تلسونیک |
| برجسته کردن: | مبدل جوشکاری التراسونیک مبدل Telsonic,مبدل جوشکاری اولتراسونیک 35Khz,مبدل جوش اولتراسونیک پیچ M8 مشترک |
||

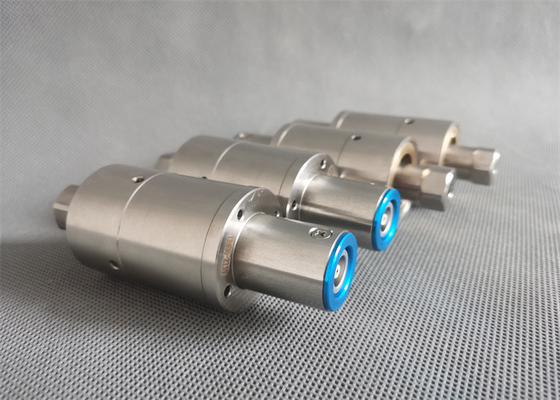

مبدل تعویض اولتراسوند 35 کیلو هرتز مطابق با ژنراتور تلسونیک
شرح:
با توجه به پارامترهای مبدل اصلی Telsonic ، با جعبه برقی Telsonic مطابقت دارد.QRsonic از سرامیک های پیزوالکتریک با کیفیت بالا و قوام بالا استفاده می کند که مطابق با ساختار اصلی ، عملکرد پایدار ، پایداری بالا ، قوام زیاد ، آزمایش بار زیاد ، غیر داغ ، دامنه زیاد ، امپدانس کم ، موج پایدار ، ویژگی های موج پیوسته طراحی شده است.
Repacement Telsonic SE3512C Konverter.مبدل التراسونیک دستگاهی است که می تواند انرژی الکتریکی با فرکانس بالا را به انرژی مکانیکی تبدیل کند.به طور کلی سرامیک مغناطیسی و پیزوالکتریک است.توان خروجی به ژنراتور اولتراسونیک و سپس به مبدل اولتراسونیک ارسال می شود.دستگاه مشتق از اولتراسونیک می تواند امواج مافوق صوت ایجاد کند.
مشخصات فنی:
| مدل | QR-T35 |
| فرکانس | 35 کیلوهرتز |
| توان خروجی | 1000 وات |
| پیچ و مهره مشترک | M8 |
| قطر دیسک سرامیکی | 25 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 2.1-2.3nf |
| دامنه | 6 ام |
| کاربرد | دستگاه جوش پلاستیک |
مشخصات:
| آی تیem No |
پیچ اتصال (اندازه)
|
قطر سرامیک (میلی متر)
|
تعداد سرامیک (کامپیوتر)
|
فرکانس رزونانس (کیلوهرتز)
|
ورودی برق | دستگاه |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 5170 ، 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
برانسون 8200 ، 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 910 وات یا IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | 40 کیلو هرتز جوشکار برانسون |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | 40 کیلو هرتز جوشکار برانسون |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | وظیفه سنگین دوکانه 20 کیلو هرتز |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane مدل 43A250 ، 43A255 ، 43D255 ، 43E255 ، 43A260 یا 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | دوکان مدل 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | جوشکارهای 40kz Dukane |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | جوشکارهای 40kz Dukane |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | جوشکار رینکو 35 کیلو هرتز |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | ریکو جوشکار 35 کیلو هرتز |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | دستگاه تلسونیک 35 کیلو هرتز |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
موارد خاص را می توان سفارشی کرد.
فرایند تولید مبدل التراسونیک:
مبدل شامل یک پوسته ، یک لایه منطبق ، یک مبدل دیسک سرامیکی پیزوالکتریک ، یک پشت ، یک کابل خروجی و یک گیرنده آرایه Cymbal است.مبدل دیسک سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 ساخته شده است که در جهت ضخامت قطبی شده اند.گیرنده آرایه Cymbal شامل 8 تا 16 مبدل Cymbal ، دو حلقه فلزی و واشر لاستیکی است.
1. با یک اسلحه هوای گرم خشک کنید
2. ابتدا ورق الکترود را قرار دهید
3. سرامیک ، ورق الکترود ، سرامیک
4. قاب پشتی ، پیچ
5. موقعیت یابی
6. Afterburner
7. چسب
8. فر را بگذارید
9. با دستگاه تست تست کنید
10. ریختن
11. قبل از بسته بندی مجدد آزمایش کنید
مبدل تعویض اولتراسوند 35 کیلو هرتز مطابق با ژنراتور تلسونیک
