شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-D41S30 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T / T ، Western Union |
| قابلیت ارائه: | 2000 قطعه در هر ماه |
| نام محصولات: | مبدل اولتراسونیک مبدل Dukane | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 2000 وات | پیچ مشترک: | 1/2-20f |
| قطر دیسک سرامیکی: | 50 میلی متر | ظرفیت: | 11-18nf |
| وزن خالص: | 1.5KGS | کاربرد: | دستگاه جوش پلاستیک التراسونیک |
| برجسته کردن: | مبدل اولتراسوند Dukane 41S30,مبدل اولتراسوند 20 کیلوهرتز,مبدل اولتراسوند سوراخ هوا خنک کننده |
||

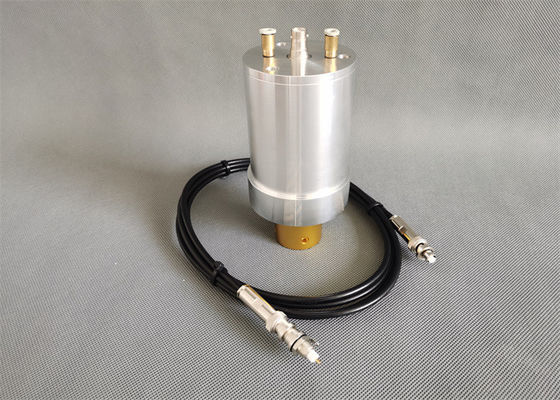

مبدل اولتراسوند 41S30 20Khz Dukane با سوراخ خنک کننده هوا
شرح:
مبدل التراسونیک وسیله ای برای تبدیل انرژی است که توان الکتریکی ورودی را به توان مکانیکی تبدیل می کند.این قلب دستگاه جوشکاری التراسونیک است.فقط با یک مبدل اولتراسونیک مناسب می توان از دستگاه جوشکاری التراسونیک بهتر استفاده کرد.
این مبدل اولتراسونیک Dukane 41S30 20 کیلوهرتزاز همان مونتاژ راننده پیزو به عنوان مبدل سنگین استاندارد 110-3122 استفاده می کند اما دارای یک محفظه مهر و موم شده و یک سیم 24 اینچی است که در یک اتصالات mil-spec ختم می شود تا در محیط های سخت و یا جایی که تجهیزات باید خراب شود استفاده شود پایین برای تمیز کردن.این محفظه دارای اتصالات برای لوله های پلی اتیلن 1/4 "OD برای حمل هوای خنک کننده خشک به و از مجموعه راننده است. نمی توان آن را در یک فشار استاندارد Dukane نصب کرد. نیاز به استفاده از کابل اولتراسوند 200-1233-10 است. موضوع خروجی 1 است / 2-20.
مشخصات فنی:
| مدل | QR-D41S30 |
| فرکانس | 20 کیلوهرتز |
| توان خروجی | 2000 وات |
| پیچ پیچ | 1 / 2-20UNF |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 11-18nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
چگونه مبدل مناسب را انتخاب کنیم؟
در انتخاب مبدل اولتراسونیک باید به مطابقت ورودی و خروجی ، نصب مکانیکی و اندازه تطبیق توجه شود و پارامترهای زیر باید در نظر گرفته شوند:
1. فرکانس تشدید:
فرکانس به فرکانس اندازه گیری شده توسط روش خط انتقال با یک مولد فرکانس ، میلی ولت متر یا فرکانس اندازه گیری شده با آنالیز مشخصه امپدانس یا ابزارهای مشابه گفته می شود.به طور کلی به عنوان فرکانس سیگنال کوچک شناخته می شود.نقطه مقابل آن فرکانس دستگاه است ، یعنی فرکانس عملیاتی واقعی که وقتی مشتری مبدل را از طریق کابل به منبع تغذیه درایو متصل می کند و بدون بار و بار انرژی دارد ، اندازه گیری می شود.از آنجا که مدارهای تطبیق مشتری متفاوت است ، فرکانس مبدل مشابه با منبع تغذیه مختلف متفاوت است و نمی توان از چنین فرکانسی به عنوان پایه سفارش استفاده کرد.
2. ظرفیت مبدل:
یعنی خازن آزاد مبدل را می توان به طور کلی با یک پل ظرفیت در فرکانس 400 هرتز - 1000 هرتز ، یا یک آنالیزگر مشخصه امپدانس شبیه ساز اندازه گیری کرد.ظرفیت مبدل اولتراسونیک را می توان با یک متر ظرفیت خازنی قابل حمل نیز اندازه گیری کرد.
3. روش کار:
با توجه به روشها و الزامات مختلف پردازش ، روش کار مبدلهای اولتراسونیک را می توان تقریباً به کار مداوم (جوشکاری فلز) و کار پالسی (جوش پلاستیکی) تقسیم کرد.روشهای مختلف کار نیازهای متفاوتی برای مبدل دارند.به طور کلی ، کار مداوم تقریباً هیچ وقت مکثی ندارد ، اما جریان کار خیلی زیاد نیست و کار پالس به صورت مقطعی و با مکث است ، اما جریان لحظه ای بسیار زیاد است و توان در هر دو حالت بسیار زیاد است.نوع مبدل التراسونیک و حداکثر قدرت:
برای قدرت اسمی ماشین ها برای اهداف مختلف الزامات مختلفی وجود دارد و در صورت استفاده در ماشین های مختلف ، قدرت اسمی همان مبدل اولتراسونیک ممکن است متفاوت باشد.برای جلوگیری از ابهام ، مشتریان باید ساختار مبدل ، مانند نوع ستون ، نوع شاخ معکوس و غیره و همچنین قطر و تعداد ویفرهای سرامیکی پیزوالکتریک را مشخص کنند.
مبدل اولتراسوند 41S30 20Khz Dukane با سوراخ خنک کننده هوا
