| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-T35 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T / T ، Western Union |
| قابلیت ارائه: | 2000 قطعه در هر ماه |
| نام محصولات: | مبدل جایگزینی اولتراسونیک | فرکانس: | 35 کیلوهرتز |
|---|---|---|---|
| توان خروجی: | 1200 وات | پیچ مشترک: | M8 |
| قطر دیسک سرامیکی: | 25 میلی متر | ظرفیت: | 2.1-2.3nf |
| دامنه: | 6um | کاربرد: | مبدل اولتراسونیک مبدل Telsonic |
| برجسته کردن: | مبدل جوشکاری اولتراسونیک 35k,مبدل جوشکاری اولتراسونیک 25 میلی متر,مبدل جوشکاری اولتراسونیک 2.3nf |
||

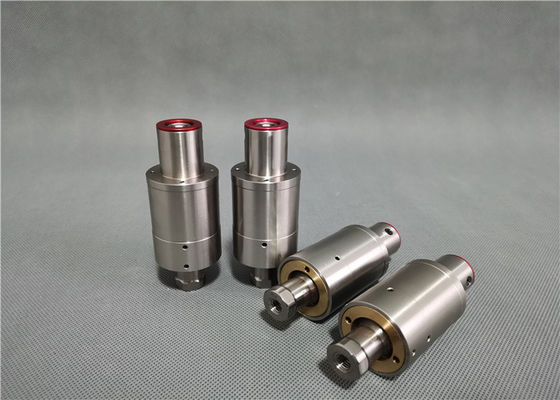

فرکانس بالا 35Khz Ultra جایگزین مبدل Telsonic با پلاگین ویژه اتصال هوا
شرح:
مبدل اولتراسونیک 35 کیلوهرتز 1200 وات ، با استفاده از سرامیک پیزوالکتریک ، همراه با لوازم جانبی آلیاژ تیتانیوم ، با استفاده از فن آوری شبیه سازی پیشرفته بین المللی همراه با تجهیزات مونتاژ با دقت بالا ، از تکنولوژی منبع ، تحقیق و توسعه و تولید ، از محصولات مبدل و فن آوری کاربرد اطمینان حاصل می کند پایداری پارامترها ، مجهز به ژنراتورهای مختلف و سر جوشکاری قالب ، می تواند برای کاربردهای مختلف اولتراسونیک اعمال شود.
Repacement Telsonic SE3512C کنورتر.مبدل التراسونیک وسیله ای است که می تواند انرژی الکتریکی با فرکانس بالا را به انرژی مکانیکی تبدیل کند.به طور کلی سرامیک مغناطیسی و پیزوالکتریک است.توان خروجی به ژنراتور اولتراسونیک و سپس به مبدل اولتراسونیک ارسال می شود.دستگاه مشتق اولتراسونیک می تواند امواج فراصوت ایجاد کند.
مشخصات فنی:
| مدل | QR-T35 |
| فرکانس | 35 کیلوهرتز |
| توان خروجی | 1200 وات |
| پیچ و مهره اتصال | M8 |
| قطر دیسک سرامیکی | 25 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 2.1-2.3nf |
| دامنه | 6 هوم |
| کاربرد | مبدل اولتراسونیک مبدل Telsonic |
مشخصات:
| آی تینه |
پیچ اتصال (اندازه)
|
قطر سرامیک (میلی متر)
|
مقدار سرامیک (رایانه)
|
فرکانس تشدید (khz)
|
ورودی برق | دستگاه |
| 1-QR-BCJ20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 2-QR-BCR20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
برانسون سری 2000 |
| 3-QR-B502 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 5170 ، 8800 |
| 4-QR-B402 | 1 / 2-20UNF | 40 | 4 | 20 | 900 |
برانسون 8200 ، 8400 |
| 5-QR-B803 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 8700 |
| 6-QR-B902J | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
برانسون 910W یا IW + |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | جوشکارهای 40 کیلوگرم برانسون |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | جوشکارهای 40 کیلوگرم برانسون |
| 9-QR-D20 | 1 / 2-20UNF | 50 | 2 | 20 | 2000 | 20kz Dukane Heavy Duty |
| 10-QR-D41S30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | دوکان مدل 43A250 ، 43A255 ، 43D255 ، 43E255 ، 43A260 یا 43B260 |
| 11-QR-D41C30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | دوکان مدل 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | جوشکارهای دوخان 40 کیلو هرتز |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | جوشکارهای دوخان 40 کیلو هرتز |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | جوشکارهای Rinko 35 کیلوهرتز |
| 17-QR-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | 35 کیلوگرم جوشکارهای ریکو |
| 18-QR-R20 | 1 / 2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | 35 کیلوگرم دستگاه تلسونیک |
| 24-QR-H20 | 1 / 2-20UNF | 50 | 6 | 20 | 3000 |
موارد خاص را می توان سفارشی کرد.
اقدامات احتیاطی مونتاژ قطعات مبدل التراسونیک:
قسمتهای اصلی سیستم ارتعاش فراصوت مانند مبدل ها ، شاخ ها ، سر ابزارها و ... توسط پیچ و مهره مرکزی به هم متصل می شوند.
1. بررسی کنید که سطح تماس باید صاف و بدون خراش باشد.در صورت وجود خراش ، از یک کاغذ متالوگرافی با تعداد صفر یا بیشتر استفاده کنید تا کمی صیقل داده شود.برای صاف کردن نقص بدون آسیب رساندن به صافی سطح تماس لازم است.
2. پیچ ها ، سوراخ های پیچ و سطح تماس را با مواد شوینده فرار و خورنده تمیز کنید.
3. پیچ ها ، سوراخ های پیچ و سطح تماس را کاملا تمیز کنید.
4. تمام سوراخهای پیچ اتصال باید عمود بر سطح تماس باشند.
5. قبل از سفت شدن ، یک لایه نازک کره یا وازلین به سطح تماس بمالید.روی پیچ های اتصال و سوراخ پیچ ها اعمال نکنید.
6. دو قسمت را با دقت محکم کنید.گشتاور محکم مناسب را با توجه به مشخصات پیچ های اتصال تنظیم کنید.در صورت امکان ، آن را به درستی سفت کنید.
7. اگر دوباره سطح مفصل را شل کردید ، دیگر جای زخم نخواهید دید.
8- دامنه سیستم ارتعاش با دست به طور مساوی توزیع می شود ، هیچ صدای عجیبی وجود ندارد ، و نه تب شدید موضعی.
9. پس از باز شدن مجدد سطح مفصل پس از مدتی کار ، نباید هیچ نشانه ای از اکسیداسیون یا فرسایش وجود داشته باشد.در غیر این صورت ، تماس در اینجا خوب نیست و انرژی مافوق صوت در اینجا به طور جدی از بین می رود.
