| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-2528-2FZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 28 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 300 وات | پیچ مشترک: | M8 * 1 |
| قطر دیسک سرامیکی: | 25mm | تعداد دیسک های سرامیکی: | 2pcs |
| ظرفیت: | 1.9-2.6nf | دامنه: | 8um |
| برجسته کردن: | مبدل پیزو مافوق صوت,مبدل اولتراسونیک با فرکانس بالا |
||

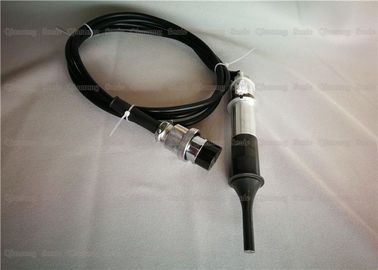

جوشکاری اولتراسونیک مبدل پیزوالکتریک با شاخ فولادی برای بسته بندی کیسه های چای
شرح:
مبدل شامل یک محفظه ، یک لایه تطبیق ، یک مبدل دیسک پیزو سرامیک ، پشتیبان ، یک کابل استخراج و یک گیرنده آرایه Cymbal است. مبدل دیسک سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 با قطبش جهت قطبی سازی ساخته شده است. گیرنده آرایه Cymbal از 8 تا 16 مبدل Cymbal ، دو حلقه فلزی و واشر لاستیکی تشکیل شده است. مبدل دیسک سرامیکی پیزوالکتریک به عنوان مبدل اصلی اولتراسونیک برای انتقال و دریافت سیگنال های اولتراسونیک استفاده می شود. یک گیرنده آرایه Cymbal در بالای مبدل پیزو الکتریک دیسک به عنوان یک گیرنده اولتراسونیک برای دریافت سیگنال های اکو داپلر دیسک در خارج از باند مبدل قرار دارد. فاصله کاری این اختراع از 35 متر بیشتر است ، پهنای باند فرکانس به 10 کیلوهرتز می رسد و می توان هدف از راه دور را که با سرعت زیاد در حال حرکت است شناسایی کرد.
مبدل های اولتراسونیک دستگاه های انرژی ای هستند که انرژی الکتریکی ، انرژی مکانیکی یا انرژی صوتی را از یک شکل انرژی به شکل دیگر تبدیل می کنند ، همچنین به عنوان مبدل های مافوق صوت شناخته می شوند و به عنوان حسگرهای فعال نیز شناخته می شوند. یکی از بالغ ترین و قابل اطمینان ترین دستگاهی است که انرژی الکتریکی و انرژی صوتی را با اثر پیزو الکتریک تبدیل می کند و به عنوان مبدل پیزو الکتریک نیز شناخته می شود.
مشخصات فنی:
| مدل | QR-2528-2FZ |
| فرکانس | 28kz |
| توان خروجی | 300 وات |
| پیچ مشترک | M8 * 1 |
| قطر دیسک سرامیکی | 25 میلی متر |
| تعداد دیسک های سرامیکی | 2 قطعه |
| ظرفیت | 1.9-2.6nf |
| دامنه | 8 ام |
| کاربرد | دستگاه جوش پلاستیک |
طراحی خط جوش قطعات پلاستیکی اولتراسونیک:
وقتی تصمیم گرفتیم از فن آوری جوشکاری فیوژن برای تکمیل فیوژن استفاده کنیم ، طراحی ساختاری قطعات پلاستیکی ابتدا باید نکات زیر را در نظر بگیرد:
1. اندازه جوش (یعنی مقاومت لازم)
2. آیا به ضد آب و هوا نیاز دارید؟
3. آیا به ظاهر کامل نیاز دارید؟
4- از ذوب پلاستیک یا ریختن مصنوعی خودداری کنید
5- آیا برای جوشکاری نیازهای پردازش سر مناسب است؟
کیفیت جوش
ممکن است با کنترل زیر بدست آید:
1. مواد
2. ساختار قطعات پلاستیکی
3. محل و طراحی خط جوش
4. اندازه سطح جوش
5- موقعیت و سفتی سطوح بالا و پایین
6. سر جوش و قطعات پلاستیکی لمس آرایش
7. مسیر جوش صاف
8. پشتیبانی قالب پایین
جهت طراحی
برای دستیابی به یک روش جوشکاری فیوژن کامل و قابل تکرار ، باید سه مسیر اصلی طراحی دنبال شود:
1. دو سطح که در ابتدا با هم در تماس هستند باید به منظور تمرکز انرژی مورد نیاز و به حداقل رساندن کل انرژی مورد نیاز (یعنی زمان جوش) برای تکمیل فیوژن اندک باشند.
2. روش های مناسب و ثابت کردن ، مانند سوکت های قطعات پلاستیکی ، مراحل یا زبانها را پیدا کنید.
3. سطوح جوش در اطراف رابط مشترک باید یکنواخت و کاملاً در تماس نزدیک باشند. در صورت امکان ، سطوح تماس در حد ممکن در همان صفحه قرار دارند تا مبدل انرژی تبدیل شود.
پلاستیک جوشکاری اولتراسونیک 28 کیلوهرت 300W برای دستگاه کیسه چای هرمی
