جایگزین مبدل جوشکاری اولتراسونیک 1000W با استفاده از کانکتور BNC

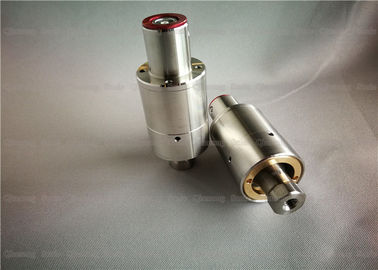

1000w Ultrasonic Welding Converter Replacement Telesonic Konverter With BNC Connector

اطلاعات پایه

محل منبع:	چين
نام تجاری:	QRsonic
گواهی:	CE
شماره مدل:	QR-T35

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	Negotation
جزئیات بسته بندی:	در کارتن بسته بندی شده
زمان تحویل:	3 روز کاری
شرایط پرداخت:	T/T, وسترن یونیون
قابلیت ارائه:	2000pcs در هر ماه

بهترین قیمت اکنون تماس بگیرید

نام محصولات:	مبدل جایگزینی التراسونیک	فرکانس:	35 کیلو هرتز
توان خروجی:	1000 وات	پیچ مشترک:	M8
قطر دیسک سرامیکی:	25mm	ظرفیت:	2.1-2.3nf
دامنه:	6um	کاربرد:	دستگاه جوش پلاستیک التراسونیک
برجسته:	, , high power ultrasonic transducer

35Khz 1000w تعویض Telesonic Konverter با اتصال دهنده BNC برای دستگاه جوش پلاستیک

توضیحات :

جایگزینی Telsonic SE3512C Konverter. مبدل اولتراسونیک وسیله ای است که می تواند انرژی الکتریکی با فرکانس بالا را به انرژی مکانیکی تبدیل کند. به طور کلی سرامیک مغناطیسی و پیزوالکتریک است. توان خروجی به مولد اولتراسونیک و سپس به مبدل اولتراسونیک ارسال می شود. دستگاه مشتق اولتراسونیک می تواند امواج مافوق صوت ایجاد کند.

مبدل های اولتراسونیک دستگاه های انرژی ای هستند که انرژی الکتریکی ، انرژی مکانیکی یا انرژی صوتی را از یک شکل انرژی به شکل دیگر تبدیل می کنند ، همچنین به عنوان مبدل های مافوق صوت شناخته می شوند و به عنوان حسگرهای فعال نیز شناخته می شوند. یکی از بالغ ترین و قابل اطمینان ترین دستگاهی است که انرژی الکتریکی و انرژی صوتی را با اثر پیزو الکتریک تبدیل می کند و به عنوان مبدل پیزو الکتریک نیز شناخته می شود.

مشخصات فنی:

مدل	QR-T35
فرکانس	35 کیلو هرتز
توان خروجی	1000 وات
پیچ مشترک	M8
قطر دیسک سرامیکی	25 میلی متر
تعداد دیسک های سرامیکی	4 قطعه
ظرفیت	2.1-2.3nf
دامنه	6 ام
کاربرد	دستگاه جوش پلاستیک

مشخصات:

نه	اتصال پیچ (اندازه)	قطر سرامیک (میلی متر)	مقدار سرامیک (رایانه)	فرکانس رزونانس (khz)	ورودی برق	دستگاه
1-QR-BCJ20	1 / 2-20UNF	50	6	20	3300	برانسون سری 2000
2-QR-BCR20	1 / 2-20UNF	50	6	20	3300	برانسون سری 2000
3-QR-B502	1 / 2-20UNF	50	4	20	2000	برانسون 5170 ، 8800
4-QR-B402	1 / 2-20UNF	40	4	20	900	برانسون 8200 ، 8400
5-QR-B803	1 / 2-20UNF	50	4	20	2000	برانسون 8700
6-QR-B902J	1 / 2-20UNF	50	4	20	2000	برانسون 910W یا IW +
7-QR-B4TH	M8	25	4	40	800	جوشکارهای 40kz Branson
8-QR-B4TR	M8	25	4	40	800	جوشکارهای 40kz Branson
9-QR-D20	1 / 2-20UNF	50	2	20	2000	وظیفه سنگین 20kz Dukane
10-QR-D41S30	1 / 2-20UNF	50	4	20	2000	Dukane مدل 43A250 ، 43A255 ، 43D255 ، 43E255 ، 43A260 یا 43B260
11-QR-D41C30	1 / 2-20UNF	50	4	20	2000
12-QR-D110-3122	1 / 2-20UNF	50	4	20	2000
13-QR-D110-3168	1 / 2-20UNF	50	4	20	2000	Dukane Model 43B18
14-QR-D41C28	M8	35	2	40	800	جوشکارهای 40kz Dukane
15-QR-D41C29	M8	35	2	40	800	جوشکارهای 40kz Dukane
16-QR-R3510	M8	25	4	35	800	جوشکارهای 35 کیلو هرتز رینکو
17-QR-R35	M8 * 1.25	25	2	35	500	جوشکارهای 35 کیلو ریکو
18-QR-R20	1 / 2-20UNF	50	2	20	1200
19-QR-J3506	M8	25	4	35	800
20-QR-J3710	M8	25	4	37	500	CV231
21-QR-J3706-W1	M8	25	4	37	500
22-QR-J3706-W2	M8	32	2	37	400	CV3510
23-QR-T35	M8	25	4	35	800	دستگاه تسلسونیک 35kz
24-QR-H20	1 / 2-20UNF	50	6	20	3000

موارد ویژه را می توان سفارشی کرد.

اصل جوش پلاستیک التراسونیک:

هنگامی که امواج مافوق صوت بر روی سطح تماس پلاستیک گرمانرم عمل می کنند ، ارتعاشات با فرکانس بالا ده ها هزار بار در ثانیه ایجاد می شود. این لرزش با فرکانس بالا از یک دامنه خاص ، انرژی التراسونیک را از طریق جوش فوقانی به منطقه جوش منتقل می کند ، زیرا منطقه جوش دو در رابط جوش ، مقاومت آکوستیک بزرگ است ، بنابراین دمای بالا محلی تولید می شود. علاوه بر این ، به دلیل هدایت حرارتی ضعیف پلاستیک ، نمی تواند به موقع از بین برود و در ناحیه جوش جمع شود ، به طوری که صورت تماس دو پلاستیک به سرعت ذوب می شود و پس از فشار خاصی ، آنها در یک جمع می شوند. هنگامی که موج اولتراسونیک متوقف می شود ، اجازه می دهیم فشار برای چند ثانیه ثبات داشته باشد ، بنابراین یک زنجیره مولکولی قوی برای اهداف جوشکاری تشکیل می شود ، قدرت جوشکاری می تواند نزدیک به مقاومت مواد اولیه باشد. کیفیت جوش پلاستیکی مافوق صوت بستگی به دامنه سر جوش مبدل ، فشار اعمال شده و زمان جوش دارد. زمان جوشکاری و فشار سر جوش قابل تنظیم است. دامنه توسط مبدل و شاخ تعیین می شود. تعامل این سه کمیت از ارزش مناسبی برخوردار است. وقتی انرژی از مقدار مناسب فراتر رود ، مقدار ذوب پلاستیک زیاد است و مواد جوش به راحتی تغییر شکل می یابد. اگر انرژی کمی باشد ، جوشکاری آسان نیست و فشار اعمال شده خیلی بزرگ نیست. این فشار مطلوب محصول طول جانبی قسمت جوش داده شده و فشار مطلوب در هر 1 میلی متر لبه است.
