شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-2528-2FZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 28 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 300 وات | پیچ مشترک: | M8 * 1 |
| قطر دیسک سرامیکی: | 25mm | تعداد دیسک های سرامیکی: | 2pcs |
| ظرفیت: | 1.9-2.6nf | دامنه: | 8um |
| برجسته: | مبدل پیزو مافوق صوت,مبدل اولتراسونیک با فرکانس بالا |
||
پلاستیک جوشکاری اولتراسونیک 28 کیلوهرت 300W برای دستگاه کیسه چای هرمی
ترکیب مبدل التراسونیک:
مبدل های اولتراسونیک دستگاه های انرژی ای هستند که انرژی الکتریکی ، انرژی مکانیکی یا انرژی صوتی را از یک شکل انرژی به شکل دیگر تبدیل می کنند ، همچنین به عنوان مبدل های مافوق صوت شناخته می شوند و به عنوان حسگرهای فعال نیز شناخته می شوند. یکی از بالغ ترین و قابل اطمینان ترین دستگاهی است که انرژی الکتریکی و انرژی صوتی را با اثر پیزو الکتریک تبدیل می کند و به عنوان مبدل پیزو الکتریک نیز شناخته می شود.
مبدل شامل یک محفظه ، یک لایه تطبیق ، یک مبدل دیسک پیزو سرامیک ، پشتیبان ، یک کابل استخراج و یک گیرنده آرایه Cymbal است. مبدل دیسک سرامیکی پیزوالکتریک از مواد پیزوالکتریک PZT-5 با قطبش جهت قطبی سازی ساخته شده است. گیرنده آرایه Cymbal از 8 تا 16 مبدل Cymbal ، دو حلقه فلزی و واشر لاستیکی تشکیل شده است. مبدل دیسک سرامیکی پیزوالکتریک به عنوان مبدل اصلی اولتراسونیک برای انتقال و دریافت سیگنال های اولتراسونیک استفاده می شود. یک گیرنده آرایه Cymbal در بالای مبدل پیزو الکتریک دیسک به عنوان یک گیرنده اولتراسونیک برای دریافت سیگنال های اکو داپلر دیسک در خارج از باند مبدل قرار دارد. فاصله کاری این اختراع از 35 متر بیشتر است ، پهنای باند فرکانس به 10 کیلوهرتز می رسد و می توان هدف از راه دور را که با سرعت زیاد در حال حرکت است شناسایی کرد.
مشخصات فنی:
| مدل | QR-2528-2FZ |
| فرکانس | 28kz |
| توان خروجی | 300 وات |
| پیچ مشترک | M8 * 1 |
| قطر دیسک سرامیکی | 25 میلی متر |
| تعداد دیسک های سرامیکی | 2 قطعه |
| ظرفیت | 1.9-2.6nf |
| دامنه | 8 ام |
| کاربرد | دستگاه جوش پلاستیک |
دمای کار مبدل التراسونیک
مبدلهای اولتراسونیک هنگام استفاده گرما ایجاد می کنند که عمدتا به سه دلیل ایجاد می شود. یکی این که مواد برای گرم کردن یا اولتراسونیک توسط قطعه کار گرم می شوند یا قالب (سر ابزار) و شاخ برای مدت طولانی گرم می شود و این گرما به مبدل منتقل می شود. دوم از دست دادن قدرت مبدل در خود است. از آنجا که راندمان تبدیل انرژی 100٪ نیست ، انرژی از دست رفته ناگزیر به گرما تبدیل می شود. افزایش دما باعث تغییر پارامترهای مبدل اولتراسونیک می شود و به تدریج به بهترین حالت مطابق تغییر می یابد. آنچه جدی تر است این است که افزایش دما باعث می شود عملکرد ویفر سرامیکی پیزوالکتریک بدتر شود. این به نوبه خود باعث می شود مبدل اولتراسونیک بدتر کار کند و سریعتر گرم شود ، که این یک حلقه شرور است. بنابراین ، ما باید مبدل اولتراسونیک را در شرایط خنک کننده ، معمولاً در دمای اتاق و خنک کننده هوا ، شرایط خنک کننده خوبی به ما بدهید در صورت لزوم می توان از سرمایش هوای سرد نیز استفاده کرد. در شرایط عادی ، افزایش درجه حرارت ناشی از این دو نقطه نیز طبیعی است و در شرایط خنک کننده معمولی ، هیچ مشکلی اساسی ایجاد نمی شود.

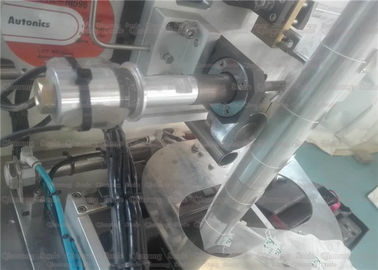

پلاستیک جوشکاری اولتراسونیک 28 کیلوهرت 300W برای دستگاه کیسه چای هرمی
