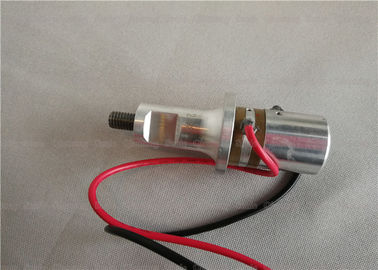

مبدل اولتراسونیک 35Khz 800w Rinco مبدل جوش پلاستیک سفارشی

مبدل جوش پلاستیکی 35 کیلوهرت 800w التراسونیک Rinco سفارشی

توضیحات :

مبدل اولتراسونیک وسیله ای است که می تواند انرژی الکتریکی با فرکانس بالا را به انرژی مکانیکی تبدیل کند. به طور کلی سرامیک مغناطیسی و پیزوالکتریک است. توان خروجی به مولد اولتراسونیک و سپس به مبدل اولتراسونیک ارسال می شود. دستگاه مشتق اولتراسونیک می تواند امواج مافوق صوت ایجاد کند.

مبدل اولتراسونیک از یک جزء پیزو سرامیکی مرکزی ، یک پوشش فلزی جلو و عقب ، یک پیچ پیش استرس ، یک پد الکترود و یک لوله عایق تشکیل شده است. این مبدل ساندویچ (همچنین به عنوان مبدل پیچ در شهر شناخته می شود) تغییر بار ایجاد می کند. اولتراسونیک پایدار اساسی ترین و مهمترین روش برای بدست آوردن منبع درایو التراسونیک قدرت است.

طبق طراحی های مختلف ، شکل مبدل اولتراسونیک عمدتاً از نوع ستونی برخوردار است (صفحات جلد فلزی جلو و عقب دارای قطر یکسان هستند) و نوع شاخ (قطر صفحه جلد جلویی بیش از حد با شکل قوس کاهش می یابد).

مشخصات فنی:

اصل جوش پلاستیک التراسونیک:

هنگامی که امواج مافوق صوت بر روی سطح تماس پلاستیک گرمانرم عمل می کنند ، ارتعاشات با فرکانس بالا ده ها هزار بار در ثانیه ایجاد می شود. این لرزش با فرکانس بالا از یک دامنه خاص ، انرژی التراسونیک را از طریق جوش فوقانی به منطقه جوش منتقل می کند ، زیرا منطقه جوش دو در رابط جوش ، مقاومت آکوستیک بزرگ است ، بنابراین دمای بالا محلی تولید می شود. علاوه بر این ، به دلیل هدایت حرارتی ضعیف پلاستیک ، نمی تواند به موقع از بین برود و در ناحیه جوش جمع شود ، به طوری که صورت تماس دو پلاستیک به سرعت ذوب می شود و پس از فشار خاصی ، آنها در یک جمع می شوند. هنگامی که موج اولتراسونیک متوقف می شود ، اجازه می دهیم فشار برای چند ثانیه ثبات داشته باشد ، بنابراین یک زنجیره مولکولی قوی برای اهداف جوشکاری تشکیل می شود ، قدرت جوشکاری می تواند نزدیک به مقاومت مواد اولیه باشد. کیفیت جوش پلاستیکی مافوق صوت بستگی به دامنه سر جوش مبدل ، فشار اعمال شده و زمان جوش دارد. زمان جوشکاری و فشار سر جوش قابل تنظیم است. دامنه توسط مبدل و شاخ تعیین می شود. تعامل این سه کمیت از ارزش مناسبی برخوردار است. وقتی انرژی از مقدار مناسب فراتر رود ، مقدار ذوب پلاستیک زیاد است و مواد جوش به راحتی تغییر شکل می یابد. اگر انرژی کمی باشد ، جوشکاری آسان نیست و فشار اعمال شده خیلی بزرگ نیست. این فشار مطلوب محصول طول جانبی قسمت جوش داده شده و فشار مطلوب در هر 1 میلی متر لبه است.

مبدل جوش پلاستیکی 35 کیلوهرت 800w التراسونیک Rinco سفارشی
