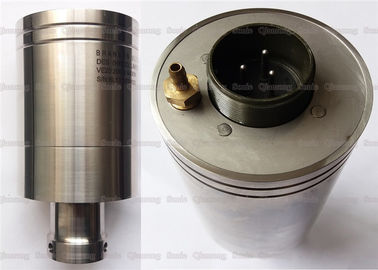

مبدل اولتراسونیک Branson CR20 Pizoelectric Transamucer سرامیک سری جوش DCX

مبدل اولتراسونیک 20Khz Branson CR20 مبدل سرامیکی پیزو الکتریک برای سری جوش DCX

توضیحات :

مبدل به طور مناسب نامگذاری می شود زیرا انرژی الکتریکی را از منبع تغذیه دریافت می کند و آن را به لرزش های مکانیکی تبدیل می کند. مبدل جایگزینی برای مدل Branson CR-20 با استفاده از کانکتور به سبک نظامی ، برای استفاده با منبع تغذیه سری 20KHz 2000 ، 2000X و DCX.

مبدل اولتراسونیک پیزوالکتریک سرامیک مبدل الکترو مکانیکی-صوتی است که به تبدیل متقابل انرژی بین سیگنال های برقی و سیگنال های صوتی از طریق ویژگی های مواد اشاره دارد. سرامیک پیزوالکتریک مواد پلی کریستالی است که با شلیک مصنوعی در بسیاری از زمینه ها قابل استفاده است. تغییر شکل الاستیک خارجی و تسطیح الکتریکی داخلی مواد به صورت متقابل توسط یک میدان الکتریکی خارجی و فشار اعمال شده در خارج تبدیل می شوند که به آن اثر الکتریکی (electrostrictive) گفته می شود. فروالکتریکهای مصنوعی تحت تصفیه قطبی سازی یک میدان الکتریکی قرار می گیرند ، به طوری که پدیده قطبش داخلی بی نظم مرتب و نظم یافته و ویژگی های پیزو الکتریک تولید می شود.

مشخصات فنی:

بررسی اجمالی تجهیزات دستگاه جوش التراسونیک:

دستگاه جوش التراسونیک به گونه ای طراحی شده است که در محدوده فرکانس 10-75 کیلوهرتز کار کند ، هر کدام مزایا و معایب خاص خود را دارند. فرکانس های پایین تر می توانند قدرت بالاتری را تحویل بگیرند ، اما فرکانس های بالاتر عملکرد باعث آسیب کمتری می شوند و سر و صداهای کمتری را ایجاد می کنند. به همین دلایل ، بیشتر تجهیزات صنعتی با سرعت 20-40 کیلوهرتز کار می کنند. در جدول 8.3 توانایی های کلی قدرت بیشتر تجهیزات صنعتی در فرکانس های مختلف و مهمترین مزایا و مضرات کار در آن فرکانس ذکر شده است.

از آنجا که کلیه تجهیزات صنعتی به گونه ای طراحی شده اند که در یک فرکانس خاص طنین انداز شوند ، نمی توانند فرکانس کارکرد تجهیزات بخصوص قطعات (مبدل ها ، ترانسفورماتورها و سرهای جوشکاری) و فرکانس عملکرد منبع تغذیه را تغییر دهند. با این حال ، انتقال را می توان تنظیم کرد تا از یک قدرت نسبتاً بالا (مبدل 2000 وات) در فرکانس های مختلف برخوردار باشد. همچنین لازم به ذکر است که از آنجا که لرزش باعث ایجاد ساب هارمونیک در داخل قطعه می شود ، حتی اگر دستگاه با فرکانس بالاتر از گوش انسان (حدود 18 کیلوهرتز) کار کند ، باز هم نویز ایجاد می شود. هرچه فرکانس بالاتر باشد ، اثر کوچکتر است.

بیشتر تجهیزات جوشکاری مافوق صوت یکی از دو مفهوم طراحی را دنبال می کنند: 1 سیستم مدولار ، 2 سیستم یکپارچه.

در سیستم ماژولار ، واحد کنترل و منبع تغذیه از انتقال جدا می شوند. سیستم های مدولار غالباً مورد استفاده قرار می گیرند که سطح بالایی از کنترل لازم باشد و هنگامی که تولید کنندگان تجهیزات اولیه به بسته بندی نیاز دارند. سیستم های یکپارچه ارزان تر هستند ، اما کنترل کمتری دارند.

مبدل اولتراسونیک 20Khz Branson CR20 مبدل سرامیکی پیزو الکتریک برای سری جوش DCX
