شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-3028-4FZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جوش التراسونیک | فرکانس: | 28 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 700 وات | پیچ مشترک: | M8 * 1 |
| قطر دیسک سرامیکی: | 30 میلی متر | تعداد دیسک های سرامیکی: | 4 قطعه |
| ظرفیت: | 6-7nf | دامنه: | 8um |
| برجسته کردن: | مبدل پیزو مافوق صوت,مبدل اولتراسونیک با فرکانس بالا |
||

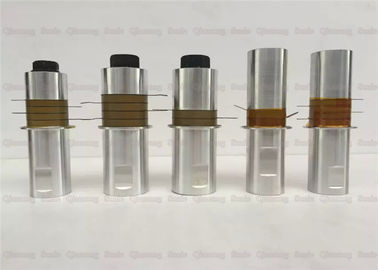

مبدل الکتریکی پیزو الکتریک 28 کیلومتر در ساعت برای دستگاه پرتوهای قابل حمل با سونوگرافی
شرح:
مبدل اولتراسونیک می تواند تحت تحریک یک میدان الکتریکی مناسب لرزش منظمی ایجاد کند و دامنه آن به طور کلی حدود 10 میکرومتر باشد. چنین دامنه ای برای تکمیل مراحل جوش و پردازش کافی نیست. بنابراین ، مبدل یک شاخ اولتراسونیک به درستی طراحی شده را پیوند می دهد ، و دامنه موج اولتراسونیک می تواند در یک طیف گسترده تغییر کند ، تا زمانی که استحکام مواد کافی باشد ، دامنه می تواند از 100 میکرومتر فراتر رود.
مبدل ولتاژ فرکانس اولتراسونیک را از ژنراتور به یک ارتعاش مکانیکی اولتراسونیک با همان فرکانس با اثر پیزو الکتریک معکوس تبدیل می کند. این شامل تعدادی ورق پیزو سرامیکی است که بین دو بلوک فلزی (معمولاً تیتانیوم) قرار گرفته اند. یک صفحه فلزی نازک بین ورق و ورق تشکیل می شود تا یک الکترود تشکیل شود. هنگامی که یک سیگنال الکتریکی سینوسی از طریق الکترودها به مبدل منتقل می شود ، ورق پیزوالکتریک منبسط می شود و منقبض می شود و حرکتی محوری اوج به اوج XM 15-201 ایجاد می کند. مبدل وسیله ای دقیق است و باید با احتیاط عمل کرد.
مشخصات فنی:
| مدل | QR-3028-4FZ |
| فرکانس | 28kz |
| توان خروجی | 700 وات |
| پیچ مشترک | M8 * 1 |
| قطر دیسک سرامیکی | 30 میلی متر |
| تعداد دیسک های سرامیکی | 4 قطعه |
| ظرفیت | 6-7nf |
| دامنه | 8 ام |
| کاربرد | دستگاه جوش پلاستیک |
فناوری اولتراسونیک:
در جوشکاری مافوق صوت ، معمول است که سطح محصول خراشیده ، شکسته یا ترک خورده در مفصل باشد. از آنجا که در کار اولتراسونیک دو حالت وجود دارد: 1- انرژی حرارتی بالا مستقیماً با سطح محصول پلاستیکی تماس می گیرد 2. هدایت لرزش. بنابراین ، هنگامی که لرزش اولتراسونیک روی محصولات پلاستیکی اعمال می شود ، سطح محصول مستعد سوختگی است و ستون های پلاستیکی یا سوراخ هایی با ضخامت نازک 1 متر بر متر نیز مستعد ترک خوردگی هستند. این شرط لازم برای انجام عمل اولتراسونیک است. اجتناب کرد از طرف دیگر ، به دلیل کمبود انرژی خروجی اولتراسونیک (جدول الحاقی و قالب فوقانی HORN) برای جوشکاری مدت زمان زیادی طول می کشد که انرژی اصطکاک لرزش به انرژی گرما تبدیل می شود تا انرژی حرارتی را برای تجمع انرژی حرارتی جمع کند تا کمبود بازده را جبران کند. قدرت. این نوع روش جوشکاری ، انرژی گرمای اصطکاک لرزش نیست که در یک لحظه حاصل می شود ، بلکه زمان جوشکاری برای تجمع انرژی گرما لازم است ، به طوری که نقطه ذوب محصول پلاستیکی به اثر جوش برسد ، به طوری که انرژی گرما مدت طولانی روی سطح محصول باقی بماند ، و دمای تجمع یافته و استرس نیز باعث سوزش ، خرابی و یا خرابی محصول می شود. در این زمان لازم است برای غلبه بر این نوع از دست دادن شغل ، میزان توان مصرفی (تعداد بخش ها) ، زمان جوشکاری ، فشار دینامیکی و سایر عوامل را در نظر بگیرید.
راه حل:
1. فشار را کاهش دهید.
2. زمان تاخیر (لرزش زودرس) را کاهش دهید.
3. زمان جوش را کم کنید.
4. نقل قول رسانه ها (به عنوان مثال کیسه های PE).
5- قالب دارای یک سطح عملیات سطحی (سخت شده یا روکش شده با کروم) است.
6. تعداد مراحل دستگاه کاهش یا کاهش می یابد.
7. برای محصولاتی که به راحتی ترک خورده یا شکسته می شوند ، فیکسچر را باید در یک بافر مانند رزین نرم یا چوب پنبه پوشانده درست کنید (این معنی بر قدرت جوشکاری ندارد).
8. آسان برای شکستن محصولات ، زاویه R را در زاویه های راست اضافه کنید.
مبدل الکتریکی پیزو الکتریک 28 کیلومتر در ساعت برای دستگاه پرتوهای قابل حمل با سونوگرافی
