شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-D110-3122 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | مبدل جایگزینی التراسونیک | فرکانس: | 20 کیلو هرتز |
|---|---|---|---|
| توان خروجی: | 2000 وات | پیچ مشترک: | 1 / 2-20UNF |
| قطر دیسک سرامیکی: | 50 میلی متر | ظرفیت: | 11-18nf |
| دامنه: | 10um | کاربرد: | دستگاه جوش پلاستیک التراسونیک |
| برجسته کردن: | ,,high power ultrasonic transducer |
||

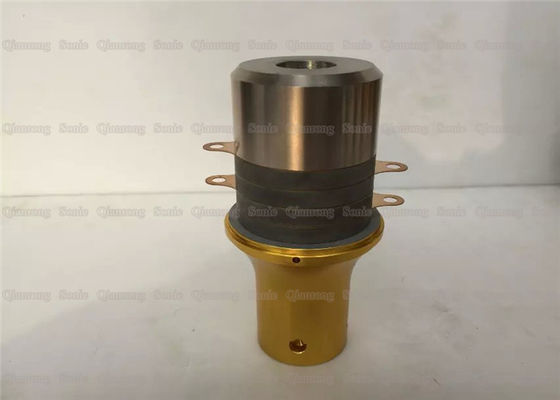

مبدل جایگزینی Dukane 20Khz اولتراسونیک 110-3122 برای سیستم سری فوق العاده جوشکاری
توضیحات :
مبدل جایگزین Dukane 20 kHz 110-3122. استاندارد در سیستم های سری پرترا سری فوق العاده با استفاده از مدل های 43A250 ، 43A255 ، 43D255 ، 43E255 ، 43A260 یا 43B260 از پرس / پیشرانهای سری سنگین و سنگین.
مبدل های اولتراسونیک دستگاه هایی هستند که انرژی الکتریکی را به امواج مافوق صوت انرژی مکانیکی تبدیل می کنند. بالغ ترین و مطمئن ترین وسیله ای که انرژی الکتریکی و انرژی صوتی را با اثر پیزو الکتریک تبدیل می کند ، مبدل پیزو الکتریک است.
این ترکیب از یک جزء پیزو سرامیک مرکزی ، یک پوشش فلزی جلو و عقب ، یک پیچ از پیش استرس ، یک پد الکترود و یک لوله عایق تشکیل شده است. مبدل پیچ و تاب مبدل ساندویچ هنگام تغییر بار ، امواج مافوق صوت پایدار ایجاد می کند و اساسی ترین و مهمترین روش برای بدست آوردن منبع درایو اولتراسونیک قدرت است. طبق طراحی های مختلف ، مبدل های اولتراسونیک عمدتاً به شکل یکسان صفحات جلد فلزی جلو و عقب هستند. قطر صفحه جلد نوع شاخ معکوس بیش از حد با نوع قوس ، پوشش استیل استوانه ای کاهش می یابد و نوع ستون دارای یک بخش در وسط است.
مشخصات فنی:
| مدل | QR-D110-3122 |
| فرکانس | 20 کیلو هرتز |
| توان خروجی | 2000 وات |
| پیچ مشترک | 1 / 2-20UNF |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 4 قطعه |
| ظرفیت | 11-18nf |
| دامنه | 10 ام |
| کاربرد | دستگاه جوش پلاستیک |
دلایلی که مبدل اغلب بد است عبارتند از:
1. از دست دادن قدرت مبدل به خودی خود بزرگ است و مبدل در هنگام لرزش باید مقدار مشخصی از انرژی را مصرف کند. این قدرت از دست دادن مستقیماً نشان دهنده کیفیت و فرایند مبدل است و توان مصرفی توسط خود مبدل نیز به همان اندازه کوچک است. هرچه قدرت از دست دادن بیشتر باشد ، آسیب بیشتر می شود. در موارد شدید ، سرامیک پیزوالکتریک مستقیماً شکسته می شود. میزان اتلاف برق به طور مستقیم منعکس کننده فرایند و کیفیت مبدل است.
2. شاخ آلیاژ آلومینیوم مبدل شکستگی خستگی (تحت تأثیر عمر مواد) است ، و دامنه آن بزرگ است.
3- قطعه سرامیکی پیزوالکتریک مبدل شکسته می شود (توسط سرامیک پیزوالکتریک به خودی خود ، مقاومت مکانیکی باعث اتلاف و گرما ، اضافه بار و توان زیاد ، شل می شود)
مبدل جایگزینی Dukane 20Khz اولتراسونیک 110-3122 برای سیستم سری فوق العاده جوشکاری
