| محل منبع: | چین |
|---|---|
| نام تجاری: | FUNSONIC |
| گواهی: | CE |
| شماره مدل: | FS150 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده توسط جعبه چوبی |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 1000 واحد در ماه |
| Production Name: | Ultrasonic Precision Spray Coated Machine | Frequency: | 20-200Khz for optional |
|---|---|---|---|
| قدرت: | 1 تا 15 ولت | Automized Particle Size Range: | 15-20μm |
| Spray flow: | 0.01-50ml/min | Liquid viscosity: | <30cps |
| Particle size: | <8μm | Application: | Suitable for Qualitative Experiments |
| برجسته کردن: | تکنولوژی پوشش دقیق فوق صوتی,پوشش سطحی PCB با استفاده از سیگنال های فراصوتی,دستگاه پوشش ضد سر و صدا PCB,Ultrasonic Spraying PCB Surface Coating,PCB Ultrasonic Spray Coating Machine |
||

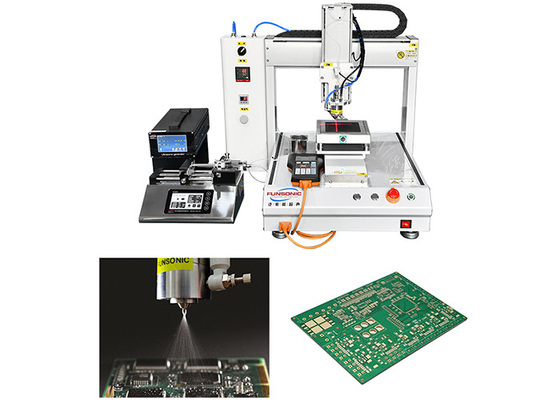

تکنولوژی پوشش دقیق فوق صوتی برای صفحه مدار چاپی PCB الکترونیکی
توضیحات:
Electronic PCB (printed circuit board) protection ultrasonic precision coating technology is an advanced ultrasonic coating process that uses high-frequency ultrasonic vibration to fully atomize moisture-proof coatings، پوشش عایق یا پوشش ضد خوردگی، در نتیجه آنها را به طور مساوی بر روی سطح PCB پوشش می دهد، به طور موثر از عملکرد صفحه مدار محافظت می کند و عمر خدمت آن را افزایش می دهد.
تکنولوژی فوق صوت می تواند چسبندگی بین پوشش ها و سطوح PCB را افزایش دهد،ارائه عملکرد حفاظت بالاتر برای صفحه های PCB الکترونیکی و سازگاری با تقاضای دائما در حال تغییر محصولات الکترونیکی.
پارامترها:
| نوع محصول | دستگاه پوشش داده شده اسپری با دقت فوق صوتی میز کار آزمایشگاهی نوع FS150 |
| فرکانس کار نوزل اسپری | 20-200KHz |
| قدرت نوزل | 1 تا 15 ولت |
| حداکثر حجم اسپری مداوم | 0.01 تا 50 میلی لیتر در دقیقه |
| عرض موثر اسپری | 2 تا 100 میلی متر |
| یکسانی اسپری | ≥95% |
| نرخ تبدیل راه حل | ≥95% |
| ضخامت فیلم خشک | 20nm-100μm |
| ویسکوزیت محلول | ≤30 سی پی اس |
| محدوده دما | 1-60°C |
| ذرات ذرات (ارزش متوسط) | 10-45μm (آب تقطیر شده) ، که با فرکانس نوزل تعیین می شود |
| فشار انحراف حداکثر | ≤0.10MPA |
| ولتاژ ورودی | 220 ولت±10٪/50-60 هرتز |
| حالت تمرین | X. ماژول حرکت خطی مسیر محور Y و محور Z، انجام حرکات بالا و پایین / جلو و عقب / چپ و راست |
| کنترل کننده حرکت | سیستم نرم افزاری عامل، تنظیمات پارامتر |
| محتوای کنترل | سیب زدن فوق صوتی، تامین مایعات، گرمایش، پراکندگی فوق صوتی و سایر سیستم ها |
| روش تامین مایع | پمپ تزریق دقیق |
| سیستم پراکندگی فوق صوتی (اختیاری) | 50 میلی لیتر، 40K، نمونه گیر درجه بیولوژیکی |
| قدرت نامی سیستم پراکندگی ماوراء صوت | 200W، 10A |
تنظیم پارامترها:
بهبود پدیدۀ پرتاب پوشش با تنظیم پارامترهای زیر:
1. کاهش قدرت فوق صوتی: کاهش قدرت امواج فوق صوتی برای کاهش شدت اسپری
2کاهش سرعت پوشش: کاهش سرعت پوشش می تواند زمان بیشتری را برای پوشش به طور مساوی بر روی بستر گسترش دهد و اسپری را کاهش دهد.
3. افزایش زمان نبض: افزایش زمان نبض می تواند اجازه دهد تا پوشش به اتم بیشتر به طور کامل، به جای اسپری کردن خارج بلافاصله
4. فرکانس را کاهش دهید: استفاده از فرکانس فوق صوتی پایین تر برای تغییر حالت اسپری برای ایجاد آن پایدار تر
5- افزایش لزگی: اگر پوشش خیلی نازک باشد، لزگی پوشش را می توان به طور مناسب افزایش داد (به عنوان مثال، با اضافه کردن ضخیم کننده ها)
6. طراحی نوزل را بهینه سازی کنید یا نوزل را جایگزین کنید: از طراحی نوزل منطقی تر استفاده کنید یا زاویه اسپری و فاصله نوزل را تنظیم کنید
