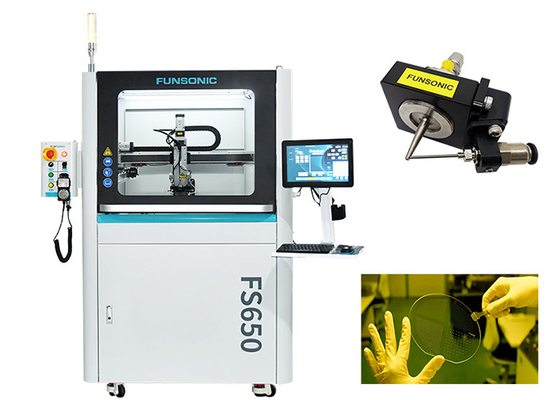

سيستم پوشش اسپري فوق صوتي پوليميد و مقاومت در برابر نور با نوزل کوچک

سيستم پوشش اسپري فوق صوتي پوليميد و مقاومت در برابر نور با نوزل کوچک

MOQ: 1 واحد
قیمت: Negotation
standard packaging: بسته بندی شده توسط جعبه چوبی
payment method: T/T، وسترن یونیون
Supply Capacity: 1000 واحد در ماه
اطلاعات دقیق
محل منبع
چین
نام تجاری
FUNSONIC
گواهی
CE
شماره مدل
FS650
نام تولید:
تولید سیستم اسپری التراسونیک
فرکانس:
20-200khz برای انتخاب
حداکثر توان:
100 وات
حداکثر حجم پاشش مداوم:
20-1200ml/h/pcs، مقیاس پذیر
عرض پاشش موثر:
2-260mm/pcs، مقیاس پذیر
یکسانی اسپری:
<5%
ویسکوزیت محلول:
≤50 سی پی اس
ولتاژ ورودی:
220 ولت ± 10٪ / 50-60 هرتز
برجسته کردن:

سیستم پوشش ضد آفتاب و ضد سرقت فوق صوت,سیستم پوشش ضد سرقت فوق صوتی پلی آمید,سیستم پوشش ضدآبرسانی پرتاب میکرو نوزل

,

polyimide ultrasonic spraying coating system

,

micro nozzle ultrasonic spraying coating system

Product Description

سيستم پوشش اسپري فوق صوتي پوليميد و مقاومت در برابر نور با نوزل کوچک





توضیحات:



ثابت شده است که سیستم اسپری ماوراء صوت برای کاربردهای مختلفی که نیاز به پوشش های یکنواخت و قابل تکرار photoresist یا poliimide دارند، مناسب است و یک روش ساده، اقتصادی،و روش پوشش پروتئوریست و پلی آمید قابل تکرار.
کاربردهای متداول پوشش های ماوراء صوتی پلی آمید و فوتورست شامل اما محدود به MEMS، لنز، دستگاه های مایکروفلوییدی، میکروالکترونیک و فیلتر نیست.سیستم های پوشش قادر به پوشش بستر های مسطح و سه بعدی هستند، معمولا شامل تراشه های سیلیکون، شیشه، سرامیک و فلزات است.





پارامترها:



نوع محصول

دسکتاپ آزمایشگاهی

FS620

عمودی نوع خلبان

FS650

نوع تولید آنلاین

FS680

FS1005
فرکانس کار نوزل اسپری 20-200KHz 100KHz (120KHz یا 150KHz برای انتخاب)
قدرت نوزل 10-100W 2 تا 10 ولت
حداکثر حجم اسپری مستمر 20-1200ml/h/pcs، مقیاس پذیر 0.01-l/min
عرض موثر اسپری 2-260mm/pcs، مقیاس پذیر ۱ تا ۵ میلی متر
یکنواختی اسپری <۵٪ <۵٪
نرخ تبدیل محلول ≥95% ≥95%
ضخامت فیلم خشک 20nm-100μm 20nm-1μm
ویسکوزیت محلول ≤50 سی پی اس ≤10cps
محدوده دما 1-60°C 1-60°C
ذرات ذرات شده (ارزش متوسط) 10-45μm (آب تقطیر شده) ، که با فرکانس نوزل تعیین می شود 10-25μm ((آب تقطیر شده) ، که با فرکانس نوزل تعیین می شود
حداکثر فشار انحراف ≤0.15MPA ≤0.05MPa
ولتاژ ورودی 220 ولت±10٪/50-60 هرتز 220 ولت±10٪/50-60 هرتز





ساختار و اصل نوزل فوق صوتی:



نوزل فوق صوتی یک دستگاه تنظیم بر اساس رزونانس فرکانس خاص است. حداکثر طول و قطر آنها معکوس نسبت به فرکانس رزونانس است،با محدوده فرکانسی بین 25 تا 120 kHzبه عبارت دیگر، هرچه فرکانس ماوراء صوت بالاتر باشد، مترجم کوچکتر خواهد بود و اندازه قطره متوسط تولید شده توسط اتم زدایی نوزل نیز کاهش می یابد.

نوزل ماوراء الصوت شامل چندین بخش است. جزء راننده شامل یک جفت از انتقال دهنده های پیزو الکتریکی است که انرژی الکتریکی را به حرکت مکانیکی تبدیل می کند.منبع برق فرکانس بالا از یک ژنراتور جداگانه است که می تواند به فرکانس رزوناسیون نوزل قفل شوداین ترانسدوسر بین دو سیلندر تیتانیوم قرار دارد که حرکت لرزش ترانسدوسر را تقویت می کند تا اثر آن بر روی سطح اتم سازی به حداکثر برسد.ما تيتانيوم را بعنوان ماده انتخاب کرديم چون قدرت کششي بالايي داره، خواص صوتی خوب و مقاومت بسیار عالی در برابر خوردگی

مایع از طریق یک کانال قطر بزرگ در امتداد کل طول نوزل به سطح اتم سازی منتقل می شود.با ارتعاش های بلند آمپلیتودی مواجه می شود که آن را به قطرات کوچک شکسته و با سرعت پایین (کمتر از 3 اینچ در ثانیه) حرکت می کند.برای دستیابی به این اثر، قدرت استفاده باید در یک پنجره نسبتا باریک نگه داشته شود. قدرت بسیار پایین باعث می شود که نوزل کار را متوقف کند، یعنی اتم سازی رخ نمی دهد.اگه قدرتش زياد باشه، مایع به تکه های بزرگ پاره می شود، که برای اسپری ذره ای مناسب نیست.قدرت کار نوزل بسته به طراحی خاص و خواص مایع اسپری شده بین 1 تا 15 وات متفاوت است.





سيستم پوشش اسپري فوق صوتي پوليميد و مقاومت در برابر نور با نوزل کوچک



سيستم پوشش اسپري فوق صوتي پوليميد و مقاومت در برابر نور با نوزل کوچک 0



سيستم پوشش اسپري فوق صوتي پوليميد و مقاومت در برابر نور با نوزل کوچک 1
