شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-W70D |
| مقدار حداقل تعداد سفارش: | واحد 1 |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در مورد چوب بسته بندی شده |
| زمان تحویل: | 10 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 واحد در ماه |
| نام محصولات: | دستگاه جاسازی سیم التراسونیک | فرکانس: | 70 کیلو هرتز |
|---|---|---|---|
| قدرت: | 50W | ولتاژ: | 220V |
| آستین محافظ: | φ16 * 121 میلی متر | سر جوش: | دیافراگم 0.3 میلی متر یا 0.5 میلی متر |
| هوای کمپرسور خنک کننده: | M 0.1MPa / واحد | ژنراتور: | ژنراتور دیجیتال |
| برجسته کردن: | دستگاه اتصال التراسونیک,جوشکار ماوراء بنفش قابل حمل |
||

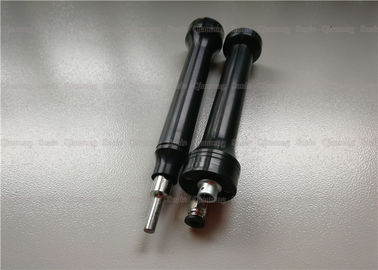

جایگزینی سر جوشکاری سیاه Rinco 70Khz برای دستگاه آنتن قابل حمل با کارت هوشمند
شرح:
فن آوری سیم آنتن التراسونیک یک سیستم با سرعت بالا توصیف شده است که توسط آن سیم های آنتن مس در مجموعه ای از کارتهای هوشمند که بر روی یک ورق پلاستیکی تولید می شوند ، تعبیه می شوند تا در تماس الکتریکی با تراشه های الکترونیکی که روی کارت های مربوطه سوار می شوند قرار گیرند. این سیستم شامل یک اسلاید اسلاید است که دارای یک محرک اولتراسونیک است. نوک محرک اولتراسونیک برای دریافت منبع انرژی مافوق صوت برای ذوب کارت پلاستیک متصل می شود تا مسیری را ایجاد کند که در آن سیم آنتن تعبیه شود. یک کانال در نوک محرک اولتراسونیک تشکیل شده است که از طریق آن می توانید سیم آنتن را تغذیه کنید تا یک آنتن با سرعت بالا مستقیماً در مسیر سوخته شده در کارت نصب شود.
مشخصات فنی:
| تایپ کنید | QR-W70D |
| فرکانس (کیلوهرتز) | 70 کیلوهرتز |
| ماشه | کنترل خارجی |
| سر جوش | مواد آلیاژ تیتانیوم |
| سوراخ موضوع | Φ0.m یا Φ0.5 میلی متر |
| کد منبع | 5M |
| ژنراتور | ژنراتور دیجیتال |
| اندازه ژنراتور | 155 * 265 * 170mm |
| ابعاد پوشش | Φ16X121mm |
| مواد پوشش | آلومینیوم |
| روش خنک کننده | خنک کننده هوا فشرده (مجرای Φ4mm) |
| سرعت | 0.1-0. / s |
| چرخه ثابت موضوع | طول 60000 متر بر ثانیه |
امکانات:
1. ویژگی های اصلی فرکانس جستجو هوشمند: عملکرد فرکانس خودکار برای افزایش عمر پلاگین.
2. روش نصب: کابینت منفرد ، کابینت ترکیبی ، می تواند هشت میله تعبیه شده را کنترل کند تا همزمان کار کند.
3. حالت کنترل: چند نقطه تنظیم انرژی خوب ، نقطه کنترل PLC / سیگنال خارجی ، آسان برای کار.
4- عملکرد دکمه روشن: می توان انرژی جوش را با توجه به ضخامت و ذوب داغ ماده جوش تنظیم کرد و عملکرد آن ساده است.
5. عملکرد خود ردیابی: صفحه نمایش خطا و سیگنال زنگ خطا.
6. ظاهر: طراحی بدنه سبک ، زیبا و بادوام بوده و از عملکرد دفع گرما خوبی برخوردار است.
7. پایداری: ساعات کار طولانی ، تولید یکنواخت انرژی.
مقایسه با فن آوری آنتن اچ:
کارت IC فوق العاده نازک با استفاده از فرآیند جاسازی مافوق صوت امکان پذیر است. این مسئله به طور موثری مشکل عدم موفقیت فن آوری آنتن دهی را در استفاده از کارت ویزیت فوق العاده نازک حل می کند ، که می تواند باعث کاهش ضایعات و استفاده مجدد از هزینه شود. کارت IC که با استفاده از فرآیند تعبیه اولتراسونیک تولید می شود همان کارت IC است که توسط فرایند سنتی تولید می شود ، بنابراین متوسط عمر آن طولانی تر از کارت های فوق العاده نازک IC است که با استفاده از فرآیند آنتن اچینگ (6 سال) تولید می شود. دو فرآیند متفاوت ، تفاوت مواد عمدتاً در قسمت آنتن است ، ماده آنتن مورد استفاده در فرآیند آنتن اچ یک ورق PET (پلی اتیلن ترفتالات ، PET) با ضخامت 0.078 میلی متر و یک سیم آلومینیومی اچ دنده دقیق ، و فرآیند تعبیه اولتراسوند آنتن برای سیم مسی مینا ، همان عملکرد تولیدی کارت IC ، با توجه به قیمت مواد قیمتی آنچینگ حدود 2 برابر قیمت مس است ، بنابراین استفاده از فرایند تعبیه مافوق صوت برای تولید کارت IC بسیار نازک است. همچنین کمی بهتر. تولید انبوه کارتهای نازک IC تأثیر عمیقی بر توسعه مستمر صنعت کارتهای هوشمند خواهد داشت.
جایگزینی سر جوشکاری سیاه Rinco 70Khz برای دستگاه آنتن قابل حمل با کارت هوشمند
