پیوند فناوری اولتراسونیک 100W 60Khz سیمهای فلزی ارسال شده به یک صفحه پلاستیکی

محصولات

تجهیزات پردازش فیلتر اولتراسونیک （新

دستگاه جوش سیم مهارکننده اولتراسونیک

پیوند فناوری اولتراسونیک 100W 60Khz سیمهای فلزی ارسال شده به یک صفحه پلاستیکی

MOQ:	واحد 1
قیمت:	Negotation
standard packaging:	در مورد چوب بسته بندی شده
Delivery period:	10 روز کاری
payment method:	T/T, وسترن یونیون
Supply Capacity:	2000 واحد در ماه

اطلاعات دقیق

Product Description

اطلاعات دقیق

محل منبع

نام تجاری

QRsonic

گواهی

شماره مدل

QR-W60A

نام محصولات:

دستگاه جاسازی سیم التراسونیک

فرکانس:

60KHZ

قدرت:

ولتاژ:

آستین محافظ:

φ25 * 110

سر جوش:

دیافراگم 0.mor 0.5mm

هوای کمپرسور خنک کننده:

M 0.1MPa / واحد

ژنراتور:

ژنراتور آنالوگ

برجسته کردن:

دستگاه اتصال التراسونیک

جوشکار ماوراء بنفش قابل حمل

Product Description

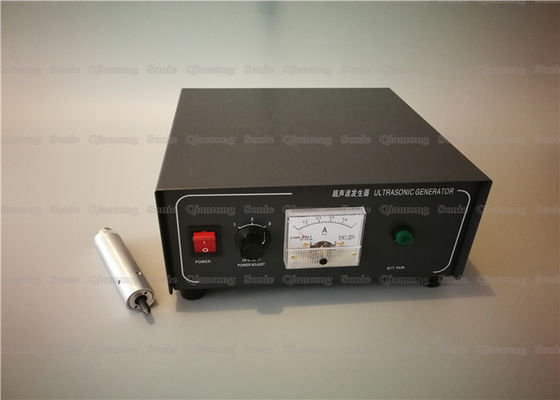

پیوند اولتراسونیک 100W 60Khz سیمهای فلزی ارسال شده به یک صفحه پلاستیکی

شرح:

دستگاه سونوگرافی دفن شده ، همچنین به عنوان دستگاه جوشکاری آنتن کارت هوشمند ، دستگاه جوش نقطه ای کارت هوشمند ، ایمپلنت آنتن کارت هوشمند و غیره شناخته می شود ، یک وسیله حرفه ای برای سیم دفن شده کارت هوشمند است. نقش اصلی برای کاشت سیمهای فلزی و تراشه های کارتهای هوشمند ID استفاده می شود ، یعنی سیمها یا تراشه ها به یک ورق پلاستیکی لحیم می شوند. این یکی از کاربردهای مهم در زمینه RFID در سالهای اخیر است.

شیوه ی کار:

سیم را برای کاشت در داخل سوراخ در قسمت سوزن سیمی سیم قرار دهید ، سر (سطح جوش) ایمپلنت سیم را روی یک ورق پلاستیکی قرار دهید (همانطور که در شکل زیر نشان داده شده است) ، تجهیزات اولتراسونیک را شروع کرده و سیم کشی را انجام دهید. و دفن شده خط در طول مسیریابی تکمیل می شود. پس از اتمام خط ، کل فرآیند جوشکاری به طور همزمان انجام می شود.

اصل کار:

اصل کار دستگاه دفن شده سیم اولتراسونیک تبدیل جریان 50/60 هرتز به جریان متناوب متناوب با فرکانس بالا از طریق ژنراتور اولتراسونیک است و سپس انرژی الکتریکی را وارد مبدل اولتراسونیک می کند تا حرکت مکانیکی با فرکانس بالا تولید شود. سپس حرکت مکانیکی را می توان از طریق یک مجموعه تغییر داد دستگاه تعدیل کننده دامنه به سر جوش منتقل می شود ، و سر جوش انرژی لرزش دریافت شده را به مفصل قطعه کار جوش می دهد. در این منطقه ، انرژی لرزش با اصطکاک ، ذوب پلاستیک و به زودی هدایت سیم به انرژی حرارتی تبدیل می شود. در ورق پلاستیکی دفن شده است.

مشخصات فنی:

تایپ کنید	QR-W60A
فرکانس (کیلوهرتز)	60 کیلوهرتز
ماشه	کنترل خارجی یا کنترل دستی
سر جوش	مقاومت در برابر سایش فولاد آلیاژی بالاتر از HRC55
سوراخ موضوع	Φ0.m یا Φ0.5 میلی متر
کد منبع	2M یا 5M
ژنراتور	ژنراتور دیجیتال V6.6 یا آنالوگ ژنراتور ZJS-100
اندازه ژنراتور	280 * 320 * 140mm (V6.6) 280 * 320 * 150 میلی متر (ZJS-100)
ابعاد پوشش	Φ25X100 میلی متر
مواد پوشش	نایلون یا آلومینیوم
روش خنک کننده	خنک کننده هوا فشرده (مجرای Φ4mm)
سرعت	0.1-0. / s
چرخه ثابت موضوع	طول 60000 متر بر ثانیه

مزایای:

1. جستجوی فرکانس هوشمند ، عمر سر مدفون را 2-3 بار طولانی کنید.

2. قبل از لحیم کاری ، کاهش روند و هزینه ، هیچ لحیم کاری لازم نیست.

3. قدرت تطبیق قوی است ، و سر مدفون و ژنراتور اولتراسونیک می تواند در صورت تمایل با یکدیگر قابل تعویض باشد.

4. کنترل قدرت چند نقطه ای ، سیم دفن شده با سرعت فوق العاده بالا ، قوام خوب.

5. مشکل گرمای تجهیزات هنگام دفن را حل کنید ، می توانید برای مدت طولانی کار کنید.

6. طراحی استاندارد ، می تواند مستقیماً جایگزین محصولات وارداتی ، حفاظت از محیط زیست و ایمنی شود.

دستگاه تولیدکننده کارت اعتباری جوشکاری سیم التراسونیک با فرکانس بالا 60 کیلوهرتز برای تولید کارت شناسایی
