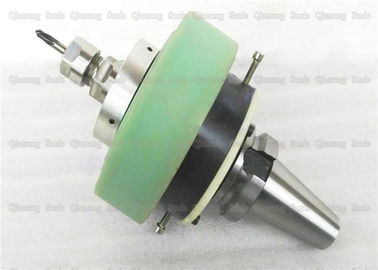

ماشینکاری دستی با سونوگرافی با ارتعاش با فرکانس بالا

ماشینکاری دستی با سرعت بالا در برابر لرزش با فرکانس بالا

شرح:

پردازش اولتراسونیک یک سیگنال نوسان برقی سینوسی است که یک ژنراتور اولتراسونیک جریان متناوب را به فرکانس اولتراسونیک تبدیل می کند. مبدل سیگنال نوسان الکتریکی را به ارتعاش مکانیکی با فرکانس اولتراسونیک تبدیل می کند. شاخ ارتعاش طولی مبدل را تقویت کرده و آن را به سر ابزار انتقال می دهد. در هنگام انجام لرزش اولتراسونیک ، سر با یک حرکت دوار متصل می شود.

مشخصات فنی:

ویژگی های پردازش اولتراسونیک:

(1) محدوده پردازش گسترده

یک این ماده می تواند فلزات سخت و غیر فلزی مانند فولاد سخت شده ، فولاد ضد زنگ ، تیتانیوم و آلیاژهای آن را پردازش کند. به ویژه برخی از مواد غیر فلزی غیر رسانا مانند شیشه ، سرامیک ، کوارتز ، سیلیکون ، عقیق ، سنگهای قیمتی ، الماس و نیمه هادی های مختلف و مواردی از این قبیل را می توان برای مواد فلزی سخت رسانا مانند فولاد سخت و آلیاژ سخت پردازش کرد ، اما بازده کم آنها .

ب مناسب برای پردازش سوراخ های عمیق عمیق ، قطعات با دیوارهای نازک ، میله های باریک ، استحکام کم و شکل های پیچیده ، و نیاز به قطعات زیاد.

ج مناسب برای ماشینکاری دقیق قطعات دقیق مانند دقت بالا و زبری سطح پایین.

(2) نیروی برش کم و مصرف برق برش کم از آنجا که ماشینکاری مافوق صوت عمدتا به تأثیر محلی آنی متکی است ، نیروی برش کلان روی سطح قطعه کار کوچک است ، و استرس برش و گرمای برش کوچکتر است.

(3) دقت بالای پردازش قطعه کار و زبری سطح پایین می تواند به دقت بالای ماشینکاری (دقت اندازه 0.005 تا 0.02 میلی متر) و ناهمواری سطح پایین (مقدار Ra از 0.05 تا 0.2) برسد ، هیچ گونه باقیمانده ای روی سطح ماشینکاری نشده استرس ، سوختگی و غیره. ، همچنین

مناسب برای پردازش قطعات نازک و باریک و باریک و ضخامت کم.

(4) پردازش انواع سوراخ ها ، حفره ها و سطوح قالب گیری از اشکال پیچیده آسان است.

(5) با مواد نرم تر می توان ابزارها را به اشکال پیچیده تری تبدیل کرد.

(6) ساختار تجهیزات پردازش اولتراسونیک به طور کلی ساده ، آسان برای کار و نگهداری است.

کاربرد:

از دستگاه حفاری اولتراسونیک می توان برای حفاری و حکاکی برخی مواد سختی بالا مانند کریستال ، سنگهای قیمتی ، عقیق ، یشم ، ظروف شیشه ای ، سرامیک و مینا ، سیلیکون ، فریت و غیره استفاده کرد. این دستگاه از یک ژنراتور اولتراسونیک و یک سر پردازش (شامل مبدل ها ، شاخ و غیره) تشکیل شده است. مدار ژنراتور اولتراسونیک در نقشه نشان داده شده است. این مدار ساده است و از سه بخش تشکیل شده است: نوسان ، فشار و تقویت نیرو.
