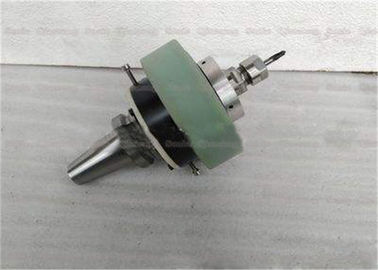

ماشینکاری اولتراسونیک روتاری Multitool با پردازش مواد مصنوعی 100 وات

20Khz اولتراسونیک دوار چند منظوره برش مواد پردازش مواد

اصل:

ماشینکاری اولتراسونیک (USM) از طریق ابزار ساینده ، از انتهای ابزار برای ارتعاش اولتراسونیک استفاده می کند.

یک روش پردازش برای پردازش مواد سخت و شکننده در سیستم تعلیق. پردازش اولتراسونیک نتیجه ترکیبی از برخورد مکانیکی و پولیش دستگاه ذوب داغ تحت عمل لرزش اولتراسونیک و کاویتاسیون مافوق صوت است. تأثیر مداوم ساینده اصلی است.

در حین پردازش ، یک سوسپانسیون مایع ساینده بین سر ابزار و قطعه کار اضافه می شود و فشار کمی به جهت ارتعاش سر ابزار وارد می شود و نوسان فرکانس اولتراسونیک ایجاد شده توسط ژنراتور اولتراسونیک توسط فرکانس اولتراسونیک تبدیل می شود. مبدل لرزش مکانیکی ، شاخ ارتعاش می کند

بزرگنمایی به 0.15 0.01 0.01 mm بزرگتر شده و سپس به ابزار منتقل می شود و قسمت انتهایی ابزار برای لرزش اولتراسونیک رانده می شود ، ساینده معلق را در سیستم تعلیق مجبور می کند تا به طور مداوم بر روی سطح صیقلی تحت لرزش اولتراسونیک ابزار تأثیر بگذارد. سر ، و منطقه پردازش پردازش می شود. مواد بسیار ریز خرد می شوند

ذرات از مواد منفجر می شوند. اگرچه تعداد زیادی از مواد در هر ضربه وجود ندارد ، اما به دلیل بیش از 16000 بازدید در ثانیه ، هنوز سرعت پردازش وجود دارد. در همان زمان ، سیستم تعلیق تحت تأثیر لرزش اولتراسونیک انتهای ابزار قرار می گیرد.

شوک فشار و کاویتاسیون باعث می شود تا مایع به داخل مواد پردازش شده نفوذ کند ، آسیب را تسریع کند و شوک هیدرولیکی نیز باعث می شود که مایعات کار سیستم تعلیق در شکاف ماشینکاری گردش کند ، به طوری که ساینده کسل کننده به موقع به روز شود.

مشخصات فنی:

کاربرد:

از دستگاه حفاری اولتراسونیک می توان برای حفاری و حکاکی برخی مواد سختی بالا مانند کریستال ، سنگهای قیمتی ، عقیق ، یشم ، ظروف شیشه ای ، سرامیک و مینا ، سیلیکون ، فریت و غیره استفاده کرد. این دستگاه از یک ژنراتور اولتراسونیک و یک سر پردازش (شامل مبدل ها ، شاخ و غیره) تشکیل شده است. مدار ژنراتور اولتراسونیک در نقشه نشان داده شده است. این مدار ساده است و از سه بخش تشکیل شده است: نوسان ، فشار و تقویت نیرو.
