شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-7015-4BZ-BZ |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | نوسان ساز جوش اولتراسونیک | توان خروجی: | 3600 وات |
|---|---|---|---|
| فرکانس: | 15 کیلوهرتز | قطر دیسک سرامیکی: | 70 میلی متر |
| تعداد دیسک های سرامیکی: | 4 عدد | ظرفیت: | 12.5-14nf |
| وزن خالص: | 6.5 کیلوگرم | کاربرد: | دستگاه جوش پلاستیک اولتراسونیک |
| برجسته کردن: | مبدل التراسونیک 3600 واتی برای جوشکاری,مبدل جوشکاری التراسونیک 3600 واتی,مبدل جوشکاری التراسونیک سرامیک 70 میلی متر |
||

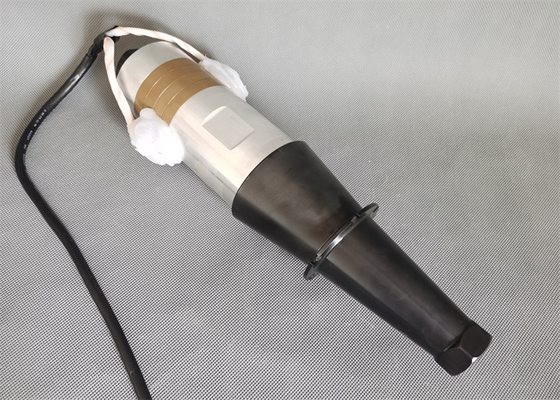

مبدل جوشکاری اولتراسونیک 3600 واتی با قدرت بالا 15 کیلوهرتز با سرامیک قطر 70 میلی متر
شرح:
نوسان ساز اولتراسونیک، همانطور که از نام آن پیداست، اجزای کاربردی هستند که دامنه ارتعاشات اولتراسونیک را با مبدل های اولتراسونیک مطابقت می دهند.عملکرد اصلی آن تغییر دامنه مبدل (به طور کلی افزایش)، بهبود نسبت ارتعاش، بهبود راندمان، بهبود ضریب کیفیت مکانیکی، افزایش مقاومت حرارتی، گسترش دامنه دما و افزایش طول عمر مبدل است.مبدل اولتراسونیک تطابق بار بین مبدل و سر ابزار اولتراسونیک را با نصب یک بوق (شاخ اولتراسونیک) تنظیم می‌کند که امپدانس تشدید را کاهش می‌دهد و باعث می‌شود که در فرکانس تشدید کار کند تا راندمان تبدیل الکتروآکوستیک را بهبود بخشد.تولید گرمای مبدل اولتراسونیک را کاهش می دهد و عمر مفید را افزایش می دهد.
مشخصات فنی:
| مدل | QR-7015-4BZ-BZ |
| فرکانس | 15 کیلو هرتز |
| توان خروجی | 3600 وات |
| پیچ مفصل | M16*1 |
| قطر دیسک سرامیکی | 70 میلی متر |
| تعداد دیسک های سرامیکی | 4 عدد |
| ظرفیت | 12.5-14nf |
| کاربرد | دستگاه جوش پلاستیک |
مولفه های:
|
مورد شماره.
|
پیچ اتصال (اندازه)
|
قطر سرامیکی (میلی متر)
|
تعداد سرامیک (پی سی)
|
ظرفیت |
توان ورودی (W)
|
||
| رنگ زرد | خاکستری | مشکی | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
در موارد زیر، دایره پذیرش و منحنی هدایت پیزوسرامیک یا مبدل ممکن است غیر طبیعی باشد:
1) مبدل در هنگام مونتاژ ترک می خورد.
2) سرامیک های پیزوالکتریک خود دارای مشکلاتی مانند لایه برداری داخلی هستند.
3) در طراحی یا مونتاژ بوق اولتراسونیک و قالب مشکل وجود دارد.
4) قطعات اطراف میله تنش ناشی از اختلاف هم مرکز بودن مبدل با هم برخورد می کنند.به طور کلی، نمودار پذیرش و پارامترها به یکدیگر مرتبط هستند.اگر نمودار ورودی ویبراتور نرمال باشد، R1 کمتر و Qm بالاتر است.در غیر این صورت، اگر نمودار ورودی ویبراتور غیر طبیعی باشد، R1 به طور کلی بزرگتر و Qm کوچکتر است..
مبدل جوشکاری اولتراسونیک 3600 واتی با قدرت بالا 15 کیلوهرتز با سرامیک قطر 70 میلی متر
