شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چین |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-W15D |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کیف چوبی |
| زمان تحویل: | 7 روز کاری |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| نام محصولات: | جوشکار پلاستیکی التراسونیک | فرکانس: | 15 کیلو هرتز |
|---|---|---|---|
| قدرت: | 4200 وات | ژنراتور: | سیستم قدرت دیجیتال |
| سر جوشکاری: | آلومینیوم | کاربرد: | مواد مختلف پلاستیکی |
| برجسته کردن: | جوشکاری التراسونیک 4200 وات,دستگاه جوش التراسونیک 15 کیلو هرتز,جوش التراسونیک ترمز خودرو |
||

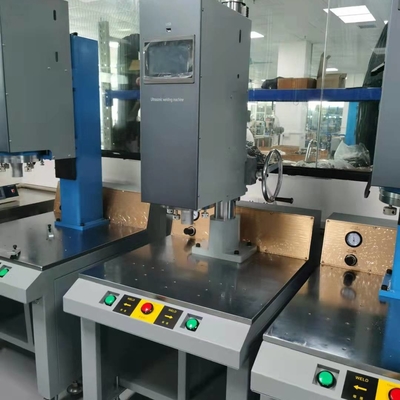

جوشکار اولتراسونیک Big Power 4200w برای سه پایه ایمنی چراغ سه پایه 15Khz
شرح:
دستگاه جوش اولتراسونیک عمدتا از قسمتهای زیر تشکیل شده است: ژنراتور ، قسمت پنوماتیک ، قسمت کنترل برنامه و قسمت مبدل.
وظیفه اصلی ژنراتور تبدیل منبع تغذیه فرکانس توان 50HZ به موج الکتریکی با فرکانس بالا (به عنوان مثال ، 20KHZ) با استفاده از یک مدار الکترونیکی است.
عملکرد اصلی قسمت پنوماتیک تکمیل فشار ، فشار و سایر نیازهای فشار کاری در طول پردازش است.
قسمت کنترل برنامه گردش کار کل دستگاه را برای دستیابی به نتایج پردازش ثابت کنترل می کند.
قسمت مبدل موج الکتریکی ولتاژ بالا ایجاد شده توسط ژنراتور را به ارتعاش مکانیکی تبدیل می کند ، که منتقل می شود ، تقویت می شود و به سطح ماشینکاری می رسد.
اصل کار دستگاه جوش اولتراسونیک:
پردازش التراسونیک چسب های ترموپلاستیک از اصطکاک فرکانس بالا بین سطوح کار برای تولید سریع گرما بین مولکول ها استفاده می کند.وقتی این گرما برای ذوب کار کافی باشد ، ارتعاش اولتراسونیک متوقف می شود.در این زمان ، اتصالات قطعه کار ذوب شده و برای تکمیل برنامه پردازش جامد می شوند.
فرکانسهایی که معمولاً برای پردازش پلاستیک استفاده می شود 20KHZ و 15KHZ است که 20KHZ خارج از شنوایی انسان است ، بنابراین به آن سونوگرافی گفته می شود ، اما 15KHZ هنوز در محدوده شنوایی انسان است.
220 ولت ، 50 کیلو هرتز را به 15 کیلو هرتز (یا 20 کیلو هرتز) انرژی الکتریکی ولتاژ بالا تبدیل کنید و از ویبراتور برای تبدیل آن به انرژی مکانیکی استفاده کنید.چنین ارتعاش مکانیکی از طریق درایو و سر جوش به قطعه کار منتقل می شود و از فشار هوا برای ایجاد اثر اصطکاک رابط کار استفاده می شود.ویبراتور و زیر دستگاه انتقال در سیلندر ارتعاشی قرار دارند و سر جوش به صورت خارجی متصل شده است.سیستم فشار هوا و حلقه کنترلی برای بالا و پایین بردن در شرایط از پیش تعیین شده برای تکمیل عملیات مورد استفاده قرار می گیرد.
مشخصات فنی:
| مورد شماره | QR-W15D |
| قدرت | 4200 وات |
| ژنراتور | ژنراتور دیجیتال |
| فرکانس | 15KHZ |
| ولتاژ | 220 ولت یا 110 ولت |
| سر جوشکاری | آلومینیوم |
| وزن ناخالص | 150 کیلوگرم |
عوامل تأثیرگذار بر جوش التراسونیک:
در فرآیند تولید واقعی ، همه مواد پلاستیکی را نمی توان جوش داد.پلاستیک هایی که می توان با لیزر جوش داد ، همگی ترموپلاستیک هستند.فقط پلاستیک های ترموپلاستیک با ساختار مولکولی مشابه یا مشابه را می توان جوش داد.سطح جوشکاری شیمی بین مولکولی است.در ترکیب ، هرچه مواد ماتریس نزدیکتر باشد ، اثر جوشکاری بهتر است.
ما همچنین باید عواملی را که بر کیفیت جوش تأثیر می گذارد در نظر بگیریم تا اثر جوشکاری بهتر به دست آید.هنگام جوشکاری ، فشار ، زمان و جذب گرما (مقدار ذوب) سه فاکتور هستند که کیفیت جوشکاری را تضمین می کنند.
1. فشار جوشکاری التراسونیک
فشار مناسب به سطح جوش وارد می شود و مواد جوش از حالت کشسان به پلاستیک تبدیل می شود.همچنین می تواند انتشار متقابل مولکول ها را افزایش داده و هوای باقی مانده در جوش را خارج کرده و در نتیجه عملکرد آب بندی سطح جوش را افزایش دهد.
2. زمان جوشکاری التراسونیک
زمان ذوب گرم مناسب و زمان خنک کننده کافی داشته باشید.هنگامی که قدرت حرارتی ثابت است ، لحیم کاری کافی در زمان ناکافی وجود خواهد داشت.اگر زمان بیش از حد طولانی باشد ، جوش تغییر شکل می دهد ، سرباره سرریز می شود و گاهی نقاط داغ (تغییر رنگ) در قسمت های غیر جوش داده می شود.باید اطمینان حاصل شود که سطح جوش داده شده گرمای کافی را برای رسیدن به حالت کاملاً مذاب جذب می کند تا از انتشار و همجوشی کافی بین مولکول ها اطمینان حاصل شود و برای دستیابی به استحکام کافی جوش ، زمان خنک کننده کافی باید تضمین شود.
جوشکار اولتراسونیک Big Power 4200w برای سه پایه ایمنی چراغ سه پایه 15Khz
