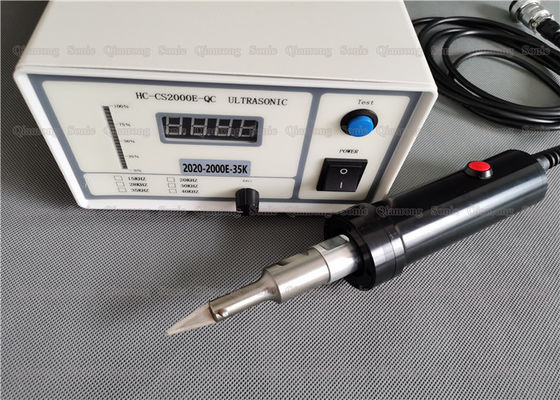

برش اولتراسونیک 35 کیلوهرتز برای همپوشانی مواد کامپوزیت

برش التراسونیک با فرکانس 35 کیلوهرتز برای برش مواد کامپوزیت متناسب با هم

شرح:

ساختار اصلی برش اولتراسونیک مبدل التراسونیک ، بوق ، سر ابزار (بدنه چاقو) و منبع تغذیه محرک است.

برش اولتراسونیک از انرژی امواج اولتراسونیک برای ذوب گرمای موضعی ماده مورد برش استفاده می کند ، بنابراین نیازی به لبه تیز ندارد.اصل چاقوهای برش لاستیکی اولتراسونیک کاملاً متفاوت از برش فشار سنتی است.

از برش های اولتراسونیک می توان برای برش ورق ها ، ورق ها ، فیلم ها و ورقه های رزین ترموپلاستیک ، کامپوزیت های الیاف کربن ، الیاف پلی اتیلن ، مواد قالب گیری شده حاوی الیاف کربن یا شیشه ، لاستیک ، لاتکس ولکانیزه ، لاتکس غیر ولکانیزه و مواد غذایی استفاده کرد.

اصل:

منبع تغذیه درایو اولتراسونیک توان تجاری را به یک جریان متناوب با ولتاژ بالا با فرکانس بالا تبدیل کرده و آن را به مبدل اولتراسونیک منتقل می کند.مبدل التراسونیک در واقع معادل دستگاه تبدیل انرژی است که انرژی الکتریکی ورودی را به انرژی مکانیکی یعنی امواج فراصوت تبدیل می کند.نمود آن این است که مبدل در جهت طولی به عقب و جلو حرکت می کند.فرکانس حرکت تلسکوپی معادل فرکانس جریان متناوب فرکانس بالا است که توسط منبع قدرت محرک تأمین می شود.نقش بوق این است که کل سیستم ارتعاش فراصوت را تنظیم کرده و دامنه خروجی مبدل را تنظیم کند.سر ابزار (بدنه چاقو) از یک طرف دامنه را تقویت می کند و سونوگرافی را متمرکز می کند.از طرف دیگر ، موج اولتراسونیک تولید می شود و انرژی اولتراسونیک با استفاده از لبه برش مشابه تیغه برش ، به طور متمرکز به قسمت برش دهنده ماده برش خورده وارد می شود.تحت اثر انرژی فراصوت فراوان ، قطعه بلافاصله نرم و ذوب می شود و مقاومت آن تا حد زیادی کاهش می یابد.در این زمان ، تا زمانی که یک نیروی برش کوچک اعمال شود ، می توان به هدف برش دست یافت.

مشخصات فنی:

مزایای چاقو برش اولتراسونیک:

1. پایداری بالا: ارتعاش الکترومغناطیسی 35 کیلوهرتز هنگام تولید ژنراتور اولتراسونیک ایجاد می شود و به ارتعاش مکانیکی تبدیل می شود و به چاقو برش دهنده و مواد برش داده می شود.برش به صورت مکانیکی انجام می شود ، بنابراین نیازی به لبه های برش تیز نیست ، و سایش تیغه کوچک است ، و سر برش را می توان توسط خود جایگزین کرد.
2. عدم آلودگی: هنگامی که چاقوی اولتراسونیک در حال برش است ، دمای سر چاقو کمتر از 50 است ، بنابراین دود و بو ایجاد نمی شود ، که خطر آسیب و آتش سوزی در هنگام برش را از بین می برد.
3. برش شسته و رفته: به دلیل برش اولتراسونیک توسط ارتعاش با فرکانس بالا ، مواد به سطح تیغه نمی چسبند و هنگام برش فقط مقدار کمی فشار لازم است و برای شکننده و نرم تغییر شکل نمی یابد و ساییده نمی شود مواد.پارچه در همان زمان برش خورده و به طور خودکار مهر و موم می شود ، باعث ریزش لبه نمی شود.
4. عملکرد ساده: چاقوی برش به ژنراتور اولتراسونیک متصل است ، ژنراتور به شبکه 220 ولت متصل است و کلید برای شروع برش روشن است.از برش دستی پشتیبانی می کند و به رابط خنک کننده هوا مجهز است.
5. طیف گسترده ای از برنامه های کاربردی: انواع مواد نساجی و ورق های پلاستیکی را می توان به صورت اولتراسونیک برش داد ، مانند الیاف طبیعی ، الیاف مصنوعی ، پارچه های غیر بافته شده و پارچه های بافتنی را می توان به صورت اولتراسونیک برش داد.
