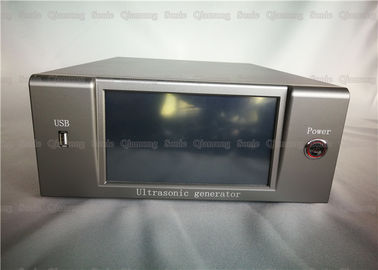

ژنراتور موج اولتراسونیک 30 کیلوهرتز ، سیستم کنترل اولتراسونیک با قدرت بالاتر

سیستم کنترل اولتراسونیک قدرت بالاتر 30 کیلو هرتز با نمایشگر 7inches استاندارد

شرح:

ژنراتورهای التراسونیک ، معمولاً به جعبه های برق مافوق صوت ، منابع التراسونیک و منبع تغذیه اولتراسونیک گفته می شود. وظیفه آن تبدیل اصلی ما (220V یا 380V ، 50 یا 60Hz) به سیگنال AC با فرکانس بالا است که با مبدل اولتراسونیک مطابقت دارد. از فرم مدار تقویت کننده می توان از یک مدار تقویت کننده خطی و یک مدار منبع تغذیه سوئیچینگ استفاده کرد و یک منبع قدرت مافوق صوت با قدرت بالا به طور کلی یک فرم مدار یک منبع تغذیه سوئیچینگ را از نظر کارایی تبدیل اتخاذ می کند. منبع تغذیه خطی دامنه کاربردهای خاص خود را نیز دارد. این مزیت را دارد که نیازی به تطبیق دقیق مدار ندارد و اجازه نمی دهد تغییرات مداوم و سریع در فرکانس کارایی داشته باشد. از وضعیت فعلی صنعت سونوگرافی ، ژنراتورهای اولتراسونیک عمدتاً به خود هیجان زده و منبع تغذیه هیجان انگیز آن تقسیم می شوند.

مشخصات فنی:

در مقایسه با سیستم قدیمی ، کل سیستم را ارتقا داده ایم.

1. رزونانس سیستم به نقطه ضد هارمونی تغییر می کند ، که کنترل بهتری در دمای مبدل دارد.

2- سرعت کنترل فرکانس سریعتر از گذشته است

3. مدار اندازه گیری نیرو تنها توان مبدل را محاسبه می کند و مصرف برق جعبه برق محاسبه نمی شود.

4. دقت بالاتر قدرت ، تراشه AD 16 بیت ، حداکثر مقدار 65535 است (تراشه سیستم قبلی AD 12bits است ، حداکثر مقدار آن 4095 است). اندازه گیری توان از خطای 10٪ قبلی به 3٪ کاهش می یابد

5- ظرفیت طراحی مادربرد ظرفیت 6000W ، (ظرفیت توان سیستم قبلی 4000w بود)

6. مقیاس مغناطیسی سیگنال دیفرانسیل را تصویب می کند ، اثر ضد تداخل خوب است ، (سیستم قبلی از سیگنال تک انتهایی استفاده می کرد)

7. طراحی بهتر ، نمایشگر استاندارد 7 اینچ.

8- خط کنترل خروجی از اتصال کوتاه برخوردار است و به دلیل خطاهای سیم کشی ، جعبه برقی نخواهد سوزاند.

تضاد:

سیستم کنترل اولتراسونیک قدرت بالاتر 30 کیلو هرتز با نمایشگر 7inches استاندارد
