تجهیزات جوشکاری فلزات آلتراسونیک آلومینیومی لایه های مولکولی فن آوری اتصال

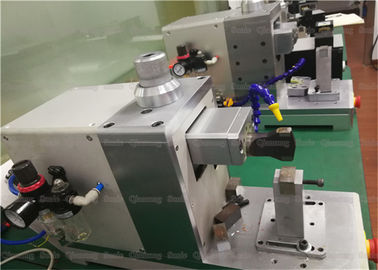

اتصالات لایه های مولکولی توسط تجهیزات جوشکاری فلزی آلومینیوم اولتراسونیک 20Khz 3000w

شرح:

جوشکاری فلزی اولتراسونیک یک فناوری سریع ، تمیز و اقتصادی است که به طور گسترده در صنایع مختلف اتوماسیون مورد استفاده قرار می گیرد.

فرآیند جوشکاری فلز اولتراسونیک فرآیندی بین جوشکاری پرس سرد و جوشکاری اصطکاک است که از انرژی چگالی بالا تولید شده توسط لرزش مکانیکی با فرکانس بالا استفاده می کند. لرزش مکانیکی سر جوشکاری جوش فلز اولتراسونیک به موازات سطح قطعه کار است. در حین جوشکاری ، فشار استاتیک به طور عمود بر روی سطح جوش از طریق سر جوش عمل می کند ، و در عین حال نیروی برشی لرزش فرکانس بالا را بهمراه دارد. هنگامی که نیروی برشی بیش از حد الاستیک ماده باشد ، بخشی از سطح تماس قطعه کار شروع به لغزش می کند. این نیروی برشی در طی فرآیند جوشکاری ، جهت بطور مداوم با فرکانس ده ها هزار بار در ثانیه تغییر می یابد و خاک روی سطح قطعه کار شکسته و برداشته می شود. سطح فلز خالص در چندین نقطه شروع به تماس می کند. با ادامه لرزش فرکانس بالا ، سطح فلز خالص به طور مداوم گسترش می یابد. تا زمانی که به کل منطقه جوش گسترش یابد ، در همان زمان انتشار اتم در سطح تماس رخ می دهد ، و فلز دوباره شکل می گیرد تا یک ساختار دانه ریز شکل بگیرد و ویژگی های تغییر شکل فلز سرد را نشان می دهد.

اصل:

جوش فلزی اولتراسونیک از امواج لرزش فرکانس بالا برای انتقال به دو سطح فلزی برای جوشکاری استفاده می کند. تحت فشار ، دو سطح فلزی بر روی یکدیگر مالیده می شوند تا بین لایه های مولکولی مشترک ایجاد شود. مزیت این است که سریع ، صرفه جویی در مصرف انرژی ، استحکام فیوژن زیاد ، هدایت الکتریکی خوب ، بدون جرقه ، نزدیک به پردازش سرما است. نقطه ضعف این است که قطعات فلزی جوش داده شده نباید خیلی ضخیم باشند (به طور کلی کمتر از یا مساوی 5 میلی متر) ، اتصالات لحیم کاری نباید خیلی بزرگ باشد و باید تحت فشار قرار گیرد.

مشخصات فنی:

پارامتر دامنه:

دامنه یک پارامتر اصلی برای لحیم کاری مواد است که معادل دمای آهن لحیم کاری است. در صورت عدم رسیدن دما ، جوشکاری امکان پذیر نخواهد بود. اگر درجه حرارت بیش از حد بالا باشد ، مواد اولیه سوخته می شوند و یا سازه از بین می رود و قدرت از بین می رود. از آنجا که مبدل های انتخاب شده توسط هر شرکت متفاوت هستند ، دامنه خروجی مبدل متفاوت است. پس از تطبیق نسبت های مختلف شاخ و شاخ ، می توان دامنه کاری شاخ را اصلاح کرد تا شرایط را برآورده سازد. دامنه خروجی نیم موج خروجی دستگاه انرژی 5-10 میکرون است ، و دامنه نیم موج کار عموماً در حدود 10-45 میکرون است. تغییر شاخ و شاخ به شکل شاخ و شاخ ، نسبت ناحیه جلو به عقب و سایر عوامل مرتبط است. از نظر شکل ، مانند لیف زدن نمایی ، لیف زدن عملکردی ، لیف زدن مرحله به مرحله و غیره ، تأثیر بر نسبت تحول بزرگ است و نسبت ناحیه جلو به عقب متناسب با نسبت تحول کل است. دامنه های مختلف مورد نیاز برای جوشکاری مواد مختلف به طور کلی به صورت تجربی برای تعیین دامنه مورد نظر تعیین می شود.

اتصالات لایه های مولکولی توسط تجهیزات جوشکاری فلزی آلومینیوم اولتراسونیک 20Khz 3000w
