شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-X2040A |
| مقدار حداقل تعداد سفارش: | واحد 1 |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن چوبی |
| زمان تحویل: | 15 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 1000 عدد در ماه |
| نام محصولات: | دستگاه جوش سیم مهارکننده اولتراسونیک | فرکانس: | 20KHZ |
|---|---|---|---|
| قدرت: | 4000W | ولتاژ: | 220V |
| منطقه جوشکاری: | 1-30mm2 | فشار هوا: | 0.05-0.9MPa |
| اندازه ژنراتور: | 540 * 380 * 150mm | ابعاد شاخ: | 550 * 250 * 240 میلی متر |
| برجسته کردن: | دستگاه اتصال سیم مافوق صوت,جوشکار مافوق صوت دستی |
||

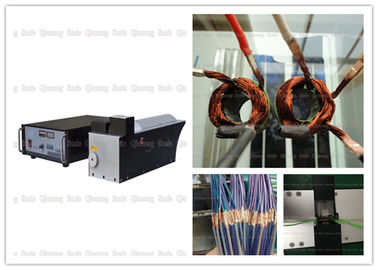

جوشکاری سیم اولتراسونیک 20 کیلوهرتز جوشکاری با ژنراتور دیجیتال برای برق صنعتی
شرح:
جوش سیم مهارکننده اولتراسونیک با استفاده از امواج لرزش با فرکانس بالا برای انتقال به سطح دو قطعه سیم مهار شده برای جوشکاری می باشد. تحت فشار ، سطوح دو قطعه سیم مهار به هم مالیده می شوند تا یک همجوشی بین لایه های مولکولی ایجاد شود. مزیت این است که سریع و با صرفه جویی در مصرف انرژی است. استحکام فیوژن بالا ، هدایت الکتریکی خوب ، بدون جرقه ، نزدیک به پردازش سرما نقطه ضعف این است که قطعات فلزی جوش داده شده نباید خیلی ضخیم باشند (به طور کلی کمتر از یا مساوی 5 میلی متر) ، اتصالات لحیم کاری نباید خیلی بزرگ باشد و باید تحت فشار قرار گیرد.
مولفه های:
| مورد شماره | QR-X2020A | QR-X2030A | QR-X2040A |
| قدرت | 2000W | 3000W | 4000W |
| منطقه جوشکاری | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| فشار هوا | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| فرکانس | 20KHZ | 20KHZ | 20KHZ |
| ولتاژ | 220 ولت | 220 ولت | 220 ولت |
| وزن شاخ | 18 کیلوگرم | 22 کیلوگرم | 28 کیلوگرم |
| ابعاد شاخ | 530 * 210 * 230 میلی متر | 550 * 220 * 240 میلی متر | 550 * 250 * 240 میلی متر |
| اندازه ژنراتور | 540 * 380 * 150mm | 540 * 380 * 150mm | 540 * 380 * 150mm |
اقدامات احتیاطی در مورد جوشکاری مافوق صوت سیم کشی خودرو:
جوش التراسونیک از سیم های سیم اتومبیل برای جوش دادن سیم چند رشته یا تک رشته ای در گره سیم با عمل اولتراسونیک است. مزیت این است که رسانایی پس از لحیم کاری خوب است ، مقاومت بسیار پایین یا نزدیک به صفر است. زمان لحیم کاری کوتاه است و هیچ شار ، گاز یا لحیم کاری لازم نیست.
جوشکاری مافوق صوت سیم سیم اتومبیل باید به این موارد توجه داشته باشد:
1. بهتر است سیم را قلع و گالوانیزه نکنید ، اگرچه در بعضی موارد می توان آن را جوش داد اما اثر بد خواهد بود.
2. با توجه به سطح مقطع سیم ، مدل را انتخاب کنید.
3. جوشکارهای سیم کشی به یک نرم افزار کنترل کیفیت مناسب نیاز دارند تا قضاوت کیفیت را برای هر اتصالات لحیم انجام دهند.
4. حالت کنترل حالت کنترل انرژی را تصویب می کند
مزایای :
یکی از مهمترین مزیت های جوشکار سیم سونوگرافی ، دمای پایین آن است. تولید دما اجتناب ناپذیر است ، فقط در اثر اصطکاک ایجاد می شود ، که فقط 1/3 یا 1/2 نقطه ذوب فلز است. از آنجا که تولید گرما اصطکاک است ، ساختار داخلی سیم آسیب نمی بیند ، بنابراین سیم فلزی عملکرد اصلی را حفظ می کند.
بیشتر فلزات مورد استفاده در محصولات الکتریکی از رسانایی حرارتی خوبی برخوردار هستند و همین امر جوشکاری را با ذوب مشکل می کند. از آنجا که گرما به سرعت از سطح فلز خارج می شود ، برای تکمیل جوش نیاز به حرارت بیشتری دارد. جوش التراسونیک با این مشکلات روبرو نشده است. در حقیقت ، چون ذوب نمی شود ، انرژی جوشکاری مافوق صوت تنها 1/30 از جوشکاری مقاومت است. به عبارت دیگر ، دستگاه جوشکاری برق با قدرت 3KW می تواند کارهایی را انجام دهد که جوشکاری مقاومت به 90KVA نیاز دارد ، بنابراین هزینه کار در کار نیز مشهود است. جوشکاری اولتراسونیک یک فرآیند مکانیکی است که در آن هیچ جریان از طریق قطعه کار جریان نمی یابد ، بنابراین هدایت فلز هیچ تاثیری ندارد. سطوح فلزی به طور کلی به آلودگی ها و لایه های اکسید چسبنده هستند. جوش التراسونیک بدون پیش درمانی سطح فلز استفاده می شود. لرزش اولتراسونیک می تواند به طور مستقیم پیوست ها را جدا کرده و آنها را خارج کند. یکی دیگر از مزیت های مهم جوشکاری مافوق صوت ، عمر طولانی قطعه کار است. سر جوش دستگاه مهار سیم مافوق صوت دارای 4 چهره کار می باشد که باعث کاهش هزینه نگهداری تجهیزات بعدی می شود.
جوشکاری سیم اولتراسونیک 20 کیلوهرتز جوشکاری با ژنراتور دیجیتال برای برق صنعتی
