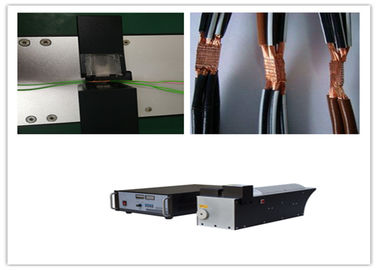

جوشکاری التراسونیک مس و آلومینیوم مس 3000w برای جوشکاری موتور و ترانسفورماتور

جوشکاری آلومینیوم مس اولتراسونیک 20Khz 3000w جوشکاری برای موتور و ترانسفورماتور



شرح:

جوش سیم مهارکننده اولتراسونیک با استفاده از امواج لرزش با فرکانس بالا برای انتقال به سطح دو قطعه سیم مهار شده برای جوشکاری می باشد. تحت فشار ، سطوح دو قطعه سیم مهار به هم مالیده می شوند تا یک همجوشی بین لایه های مولکولی ایجاد شود. مزیت این است که سریع و با صرفه جویی در مصرف انرژی است. استحکام فیوژن بالا ، هدایت الکتریکی خوب ، بدون جرقه ، نزدیک به پردازش سرما نقطه ضعف این است که قطعات فلزی جوش داده شده نباید خیلی ضخیم باشند (به طور کلی کمتر از یا مساوی 5 میلی متر) ، اتصالات لحیم کاری نباید خیلی بزرگ باشد و باید تحت فشار قرار گیرد.


اصل:

دستگاه های جوشکاری سیم اولتراسونیک نیازی به شار و گرمایش خارجی ندارند ، در اثر حرارت تغییر شکل نمی یابند ، استرس باقی مانده ندارند و نیاز به درمان قبل از جوشکاری روی سطح جوش دارند. نه تنها فلزات مشابه بلکه بین فلزات مختلف قابل جوشکاری هستند. ورق ها یا رشته ها را می توان در دال جوش داد. جوشکاری اولتراسونیک رسانای الکتریکی خوب بسیار کمتری نسبت به جوشکاری فعلی دارد و معمولاً برای لحیم کاری سرب برای ترانزیستورها یا مدارهای مجتمع استفاده می شود. هنگامی که برای آب بندی مواد مخدر و مواد منفجره استفاده می شود ، می تواند از جوشکاری عمومی داروهای آلوده در اثر اشیاء حل شده جلوگیری کند و به دلیل گرما منفجر نمی شود. این استفاده از امواج مافوق صوت برای جوش سیم های فلزی است. این شامل یک جعبه برق ، مبدل ، میزبان پنوماتیک و سر ابزار است. علاوه بر این ، اجزای کنترلی مانند هاب ها ، دستگاه های تراورس و ریزپردازنده ها در آن گنجانده شده است. جعبه برق ولتاژ خارجی معمول (220 ولت ، 50 یا 60 هرتز) را به 20000 هرتز (20 کیلوهرتز) ، ولتاژ بیش از 1 ولت تبدیل می کند و سپس توسط جعبه برق کنترل می شود تا از آن خارج شود و روی مبدل عمل کند. مبدل یک مؤلفه الکتریکی بسیار کارآمد است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند. در مقایسه با موتورهای معمولی ، دو تفاوت عمده بین مبدل ها وجود دارد: اول ، مبدل به جای چرخش ، انرژی الکتریکی را به لرزش خطی تبدیل می کند. ثانیا ، بسیار کارآمد است و می تواند 95٪ انرژی الکتریکی را تبدیل کند. پس از تبدیل توسط مبدل ، انرژی مکانیکی روی سر جوش اعمال می شود. شاخ مافوق صوت از آلیاژ تیتانیوم ساخته شده است و مطابق با اصول آکوستیک به شکل خاصی ماشینکاری می شود تا از انتقال حداکثر انرژی اطمینان حاصل شود.

مولفه های:

هنگامی که ژنراتور زنگ اضافه بار را صادر می کند ، باید به شرح زیر بررسی شود:

1. تست عدم بار ، اگر جریان کار عادی باشد ، ممکن است که سر جوش در تماس با جسم باشد که نباید لمس شود یا تنظیم پارامتر بین سر جوش و صندلی جوش معیوب باشد.

2. هنگامی که تست بدون بار طبیعی است ، ابتدا مشاهده کنید که آیا شکافی در سر جوش وجود دارد ، آیا نصب آن محکم باشد ، سپس سر جوش را برداشته و تست عدم بار را انجام دهید تا مشکل شما وجود داشته باشد یا خیر. مبدل + شاخ و آن را قدم به قدم از بین ببرید. . پس از از بین بردن احتمال خراب شدن مبدل + شاخ ، شاخ جدید را تعویض کنید تا مشخص شود.

3. بعضی اوقات شرایطی پیش می آید که تست بدون بار عادی باشد ، اما نمی تواند به طور عادی کار کند. ممکن است قسمت های داخلی انرژی آکوستیک مانند سر جوش تغییر کند و در نتیجه انتقال انرژی ضعیف صدا انجام شود. در اینجا یک روش داوری ساده وجود دارد: روش لمس دستی. سطح عادی جوشکاری سطح سر یا شاخ در هنگام کار بسیار یکنواخت است ، و دست احساس مخملی نرم و صاف دارد. هنگامی که انرژی صاف صاف نیست ، دست مانند حباب یا برآمدگی احساس می شود. از روش های خروج برای از بین بردن قسمت های مشکل ساز استفاده می شود. شرایط مشابه می تواند در شرایطی ایجاد شود که ژنراتور عادی نباشد ، زیرا به طور معمول شکل موج ورودی مبدل باید یک موج سینوسی صاف باشد که در مواقع وجود سنبله یا شکل موجهای غیر طبیعی بر روی موج سینوسی نیز می تواند رخ دهد. در این زمان ، یک عنصر انرژی آکوستیک هرس شده دیگر می تواند جایگزین تبعیض شود.

جوشکاری آلومینیوم مس اولتراسونیک 20Khz 3000w جوشکاری برای موتور و ترانسفورماتور
