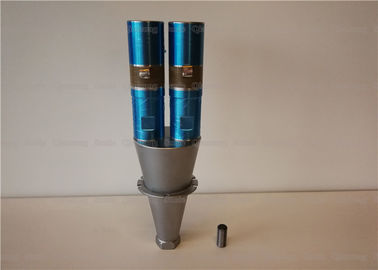

مبدل دو جوشکاری اولسیلر اولتراسونیک با فرکانس بالا با تقویت کننده نصب

مبدل دو جوشکاری اولسیلر اولتراسونیک با فرکانس بالا با تقویت کننده نصب

اصل ویبراتور اولتراسونیک:

مبدل اولتراسونیک وسیله تبدیل انرژی است که انرژی الکتریکی با فرکانس بالا را به انرژی مکانیکی تبدیل می کند. در حقیقت ، این یک سرامیک پیزوالکتریک است که فرکانس آن برابر با فرکانس رزونانس آن است. برای تبدیل انرژی الکتریکی به لرزش مکانیکی از اثر پیزوالکتریک مواد استفاده می کند. در شرایط عادی ، امواج اولتراسونیک ابتدا توسط یک ژنراتور اولتراسونیک ایجاد می شود ، توسط یک مبدل اولتراسونیک به لرزش مکانیکی تبدیل می شود و امواج مافوق صوت توسط یک دستگاه مشتق اولتراسونیک و یک دستگاه گیرنده اولتراسونیک تولید می شود.

مشخصات فنی:

مبدلهای اولتراسونیک عمدتاً شامل: تمیز کردن اولتراسونیک ، تمیز کردن صنعتی ، جوشکاری صنعتی و محصولات زیبایی هستند.

موارد زیر به طور عمده نقش مبدل اولتراسونیک 2 را توصیف می کند.

1 ، تمیز کردن اولتراسونیک

مکانیسم تمیز کردن اولتراسونیک استفاده از اثرات جسمی مانند کاویتاسیون ، فشار تابش و جریان صدا در هنگام انتشار موج اولتراسونیک در مایع تمیز کننده ، برای جدا کردن پدیده مکانیکی ایجاد شده توسط خاک بر روی عضو تمیز کننده و در همان زمان برای ارتقاء واکنش شیمیایی بین مایع تمیز کننده و خاک. واکنش ، برای رسیدن به هدف تمیز کردن جسم. فرکانس مورد استفاده توسط پاک کننده اولتراسونیک بسته به اندازه و هدف شیء تمیز کردن ، از 10 تا 500 کیلوهرتز قابل انتخاب است و به طور کلی 20 تا 50 کیلوهرتز است. با افزایش فرکانس مبدل اولتراسونیک ، می توان از یک اسیلاتور لانژوین ، ویبراتور طولی ، ویبراتور ضخامت و موارد مشابه استفاده کرد. از نظر مینیاتوریزاسیون ، ارتعاشات شعاعی و ارتعاشات خم نیز با استفاده از یک اسیلاتور دیسک وجود دارد. تمیز کردن اولتراسونیک بیشتر و بیشتر در صنایع مختلف ، کشاورزی ، تجهیزات خانگی ، الکترونیک ، خودرو ، لاستیک ، چاپ ، هواپیما ، مواد غذایی ، بیمارستان و تحقیقات پزشکی استفاده می شود.

2 ، جوشکاری مافوق صوت

جوش التراسونیک دارای دو دسته اصلی است: جوش فلزی التراسونیک و جوش پلاستیک اولتراسونیک. در میان آنها ، فناوری جوش پلاستیک اولتراسونیک بسیار مورد استفاده قرار گرفته است. از لرزش اولتراسونیک ایجاد شده توسط مبدل برای انتقال انرژی لرزش اولتراسونیک از طریق جوش فوقانی به منطقه جوش استفاده می کند. از آنجا که منطقه جوشکاری ، یعنی مقاومت صدا در محل اتصال دو جوش بزرگ است ، برای ذوب پلاستیک دمای بالایی محلی ایجاد می شود و کار جوشکاری تحت فشار تماس به پایان می رسد. جوشکاری پلاستیکی التراسونیک جوشکاری قطعاتی که با روش های دیگر جوشکاری قابل جوشکاری نیست را تسهیل می کند. علاوه بر این ، همچنین باعث صرفه جویی در هزینه های قالب گران قیمت برای محصولات پلاستیکی می شود ، زمان پردازش را کوتاه می کند ، بازده تولید را بهبود می بخشد و مقرون به صرفه ، سریع و قابل اعتماد است.

مبدل دو جوش التراسونیک با فرکانس بالا 15 کیلو هرتز با تقویت کننده نصب
