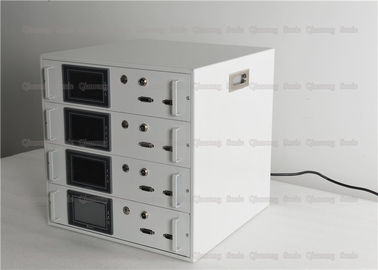

درایور مبدل التراسونیک دیجیتال برقی برای جوشکاری مبدل دامنه و تقویت کننده

درایور دیجیتالی برقی 20 کیلوهرتز التراسونیک برای جوشکاری دامنه مبدل و تقویت کننده

شرح:

منابع انرژی التراسونیک اغلب به عنوان منابع اولتراسونیک ، ژنراتورهای التراسونیک و جعبه های الکترونیکی اولتراسونیک شناخته می شوند. این یک جزء اصلی سیستم های سونوگرافی با قدرت بالا است. وظیفه آن تولید سیگنال AC با فرکانس بالا برای پرهیز از مبدل اولتراسونیک برای کار است. منبع تغذیه با کیفیت بالا باید عملکرد پایدار و ایمن سیستم اولتراسونیک با قدرت بالا را تضمین کند. در عین حال ، باید فرکانس کاری ، قدرت بار ، واکنش پذیری خازنی ، امپدانس و سایر پارامترهای مبدل را در زمان واقعی کنترل کند و می تواند با توجه به نیازهای مختلف کاربران قدرت را انجام دهد. تنظیم پارامترهایی مانند دامنه و حالت عملکرد.

اصل کار :

منبع انرژی مافوق صوت ، همچنین به عنوان ژنراتور اولتراسونیک شناخته می شود ، وسیله ای برای تولید و تأمین انرژی مافوق صوت به مبدل اولتراسونیک است. هدف آن تبدیل اصلی ما (220V یا 380V ، 50Hz یا 60Hz) به سیگنال AC با فرکانس بالا است که می تواند با یک مبدل اولتراسونیک همسان شود. این سیگنال می تواند یا یک سیگنال سینوسی یا سیگنال پالس باشد.

در طراحی منبع برق مافوق صوت ، طراحی تطبیق ژنراتور و مبدل از اهمیت بالایی برخوردار است. طراحی ژنراتور اولتراسونیک هوشمند تا حد زیادی مشخص می کند که آیا دستگاه اولتراسونیک می تواند به طور عادی و کارآمد کار کند. مطابقت قسمت اولتراسونیک با مبدل شامل دو جنبه است: تطبیق امپدانس و تطبیق تنظیم. تطبیق امپدانس امپدانس مبدل را به یک بار بهینه یعنی یک تحول امپدانس تبدیل می کند. تطبیق تنظیم باعث می شود ولتاژ و جریان در سراسر مبدل در مرحله فاز قرار گیرد و در نتیجه بالاترین راندمان باشد ، در حالی که رزونانس سری باعث افزایش ولتاژ در مبدل می شود ، که برای مبدل های پیزوالکتریک مفید است.

مشخصات فنی:

عیب عمومی ژنراتور اولتراسونیک به شرح زیر است:

1. بدون سونوگرافی ، نشانگر سوئیچ پاور نمایش داده نمی شود و فن به طور عادی در حال کار است.

1) بررسی کنید که آیا یکسوساز خراب است یا خیر. روش به شرح زیر است: مولتی متر اشاره گر به بلوک 10K تنظیم می شود ، قلم متر سیاه به قطب مثبت پل یکسوساز وصل می شود و قلم تست قرمز به ترتیب به ترمینال AC وصل می شود ، چه دو پین باشد. روشن شده و سپس پل یکسوساز تعویض می شود ، در غیر این صورت مرحله بعدی بررسی می شود.

2) بررسی کنید که خازن اصلی آسیب دیده است. اگر بله ، خازن را تعویض کنید.

3) بررسی کنید که آیا لوله برق آسیب دیده است. روش به شرح زیر است: مولتی متر اشاره گر به بلوک 10K تنظیم می شود ، قلم سیاه به 2 پین لوله برق وصل می شود و قلم تست قرمز به ترتیب به پین ​​های 1 و 3 وصل می شود و لوله برق. جایگزین می شود ، در غیر این صورت دولت احیا می شود.

2- بدون سونوگرافی ، نشانگر سوئیچ پاور روشن نمی شود و فن خاموش نمی شود.

1) بررسی کنید که سوئیچ برق آسیب دیده است. اگر بله ، سوئیچ برق را تعویض کنید ، در غیر این صورت مرحله بعدی را بررسی کنید.

2) بررسی کنید که آیا فن آسیب دیده است. اگر بله ، فن را تعویض کنید.

3. بدون سونوگرافی ، نشانگر سوئیچ برق روشن می شود و فن به طور عادی در حال کار است.

1) کابل خروجی را بردارید ، برق را روشن کنید ، نیرو را به حداکثر تنظیم کنید ، از مولتی متر برای تبادل 1000 ولت استفاده کنید ، ولتاژ را در خروجی اندازه گیری کنید ، معمولاً در حدود 1000 ولت. اگر ولتاژ وجود دارد ، ژنراتور خوب است ، کابل خروجی را وصل کنید ، مرحله را بررسی کنید ، اگر ولتاژ وجود ندارد ، مرحله بعدی را بررسی کنید.

2) برای اندازه گیری بازده مثبت یا منفی خازن اصلی یا یکسو کننده ، از پرونده مولتی متر DC 1000V استفاده کنید.

درایور دیجیتالی برقی 20 کیلوهرتز التراسونیک برای جوشکاری دامنه مبدل و تقویت کننده
