شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-5020-4BZ-BZB |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotation |
| جزئیات بسته بندی: | در کارتن بسته بندی شده |
| زمان تحویل: | 3 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 2000pcs در هر ماه |
| نام محصولات: | نوسانگر اولتراسونیک | توان خروجی: | 1500W |
|---|---|---|---|
| فرکانس: | 20kz | قطر دیسک سرامیکی: | 50 میلی متر |
| تعداد دیسک های سرامیکی: | 4 قطعه | ظرفیت: | 11-16nf |
| پیچ متصل شده است: | 3 / 8-24UNF | کاربرد: | دستگاه جوش پلاستیک التراسونیک |
| برجسته کردن: | مبدل لرزش اولتراسونیک,فرستنده اولتراسونیک با قدرت بالا |
||

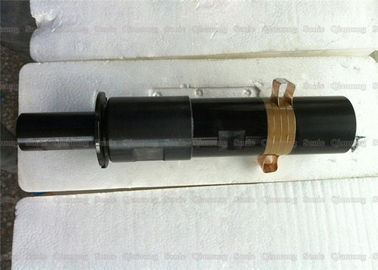

مبدل نوسانگر سیاه اولتراسونیک 20Khz 1500Khz با تقویت کننده دستگاه توری
شرح:
ویبراتور اولتراسونیک نیز نوسانگر اولتراسونیک نامیده می شود. کل صنعت به شاخ وصل شده و شاخ را ویبراتور می نامند. ویبراتور اولتراسونیک وسیله ای است که انرژی الکتریکی و انرژی مکانیکی (لرزش صوتی) را با اثر پیزو الکتریک سرامیک های پیزوالکتریک تبدیل می کند و بلوک های جلد پرتویی و جلو تابشی را با تطبیق امپدانس آکوستیک تقویت می کند.
ویبراتور اولتراسونیک از مبدل اولتراسونیک و شاخ مافوق صوت تشکیل شده است. مبدل اولتراسونیک وسیله ای است که می تواند انرژی الکتریکی با فرکانس بالا را به انرژی مکانیکی تبدیل کند. سوزن سونوگرافی وسیله ای منفعل است که لرزش ایجاد نمی کند. این تنها دامنه ورودی لرزش را از مبدل اولتراسونیک تغییر داده و سپس آن را انتقال می دهد. تحول امپدانس.
مشخصات فنی:
| مدل | QR-5020-4BZ-BZB |
| فرکانس | 20kz |
| توان خروجی | 1500 وات |
| قطر دیسک سرامیکی | 50 میلی متر |
| تعداد دیسک های سرامیکی | 4 قطعه |
| ظرفیت | 11-16nf |
| کاربرد | دستگاه جوش پلاستیک |
در موارد زیر ، دایره پذیرش و منحنی رسانایی پیزو سرامیک یا مبدل ممکن است غیر طبیعی باشد:
1) مبدل در حین مونتاژ ترک می کند.
2) سرامیک های پیزوالکتریک به خودی خود مشکلاتی مانند لایه لایه شدن داخلی دارند.
3) در طراحی یا مونتاژ شاخ مافوق صوت و قالب مشکلی وجود دارد.
4) قسمتهای اطراف میله استرس ناشی از اختلاف غلظت مبدل برخورد می کنند. بطور کلی نمودار و پذیرش پارامترها به یکدیگر مربوط می شوند. اگر نمودار پذیرش ویبراتور عادی باشد ، R1 پایین تر و Qm بالاتر است. در غیر این صورت ، اگر نمودار پذیرش ویبراتور غیر طبیعی باشد ، معمولاً R1 بزرگتر و Qm کوچکتر است.
مبدل نوسانگر سیاه اولتراسونیک 20Khz 1500Khz با تقویت کننده دستگاه توری
