شرکت تجهیزات اتوماسیون Hangzhou Qianrong ، با مسئولیت محدود
با تمرکز بر روی برنامه های مافوق صوت ، با حسن نیت به نفع مشتریان
| محل منبع: | چين |
|---|---|
| نام تجاری: | QRsonic |
| گواهی: | CE |
| شماره مدل: | QR-X2030A |
| مقدار حداقل تعداد سفارش: | واحد 1 |
| قیمت: | Negotation |
| جزئیات بسته بندی: | بسته بندی شده در کارتن چوبی |
| زمان تحویل: | 15 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 1000 عدد در ماه |
| نام محصولات: | دستگاه جوش سیم مهارکننده اولتراسونیک | فرکانس: | 20KHZ |
|---|---|---|---|
| قدرت: | 3000W | ولتاژ: | 220V |
| منطقه جوشکاری: | 0.5-20mm2 | فشار هوا: | 0.05-0.9MPa |
| اندازه ژنراتور: | 540 * 380 * 150mm | ابعاد شاخ: | 550 * 220 * 240 میلی متر |
| برجسته کردن: | دستگاه اتصال سیم مافوق صوت,جوشکار مافوق صوت دستی |
||

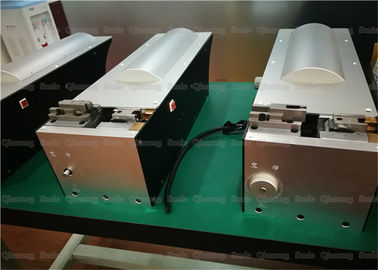

جوشکاری چند سیم اولتراسونیک توسط حالت کنترل انرژی التراسونیک 20Khz 3000w
شرح:
جوش سیم مهارکننده اولتراسونیک با استفاده از امواج لرزش با فرکانس بالا برای انتقال به سطح دو قطعه سیم مهار شده برای جوشکاری می باشد. تحت فشار ، سطوح دو قطعه سیم مهار به هم مالیده می شوند تا یک همجوشی بین لایه های مولکولی ایجاد شود. مزیت این است که سریع و با صرفه جویی در مصرف انرژی است. استحکام فیوژن بالا ، هدایت الکتریکی خوب ، بدون جرقه ، نزدیک به پردازش سرما نقطه ضعف این است که قطعات فلزی جوش داده شده نباید خیلی ضخیم باشند (به طور کلی کمتر از یا مساوی 5 میلی متر) ، اتصالات لحیم کاری نباید خیلی بزرگ باشد و باید تحت فشار قرار گیرد.
مولفه های:
| مورد شماره | QR-X2020A | QR-X2030A | QR-X2040A |
| قدرت | 2000W | 3000W | 4000W |
| منطقه جوشکاری | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| فشار هوا | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| فرکانس | 20KHZ | 20KHZ | 20KHZ |
| ولتاژ | 220 ولت | 220 ولت | 220 ولت |
| وزن شاخ | 18 کیلوگرم | 22 کیلوگرم | 28 کیلو گرم |
| ابعاد شاخ | 530 * 210 * 230 میلی متر | 550 * 220 * 240 میلی متر | 550 * 250 * 240 میلی متر |
| اندازه ژنراتور | 540 * 380 * 150mm | 540 * 380 * 150mm | 540 * 380 * 150mm |
الزامات فنی برای جوشکاری فلز اولتراسونیک چیست؟
به طور کلی ، نیاز فنی این است که بتوانیم فلز را با تکنولوژی اولتراسونیک با خیال راحت جوشکاری کنیم. با توجه به استفاده از امواج مافوق صوت در فلزات جوشکاری ، الزامات بالاتر در تکنولوژی جوشکاری مافوق صوت قرار می گیرد. در مقایسه با جوشکاری پلاستیکی معمولی ، الزامات مربوط به ظرفیت توان ، پایداری و کنترل اتوماسیون در همان سطح نیستند:
الف) ظرفیت توان بالا ، مولد اولتراسونیک پایدار: اولین مورد نیاز برای تولید پایدار اولتراسونیک عبارت است از: ردیابی خودکار فرکانس. ردیابی خودکار فرکانس تضمین می کند که سیستم مبدل می تواند در حالت رزونانس کار کند ، یعنی حداکثر دامنه سر جوش. تجهیزات متوسط از پیشرفته ترین فناوری ردیابی خودکار فرکانس حلقه فاز PLL در جهان استفاده می کند ، نیازی به تنظیم فرکانس قالب و کار ندارد. ژنراتورهای پایدار اولتراسونیک همچنین به این کار نیاز دارند: عملکرد دامنه ثابت و تنظیم بی پایدار دامنه. عملکرد دامنه ثابت نیاز به کنترل جریان واقعی مبدل دارد ، که کلید تولید پایدار است. تنظیم پایدار دامنه اساسی برای اطمینان از استفاده اولیه تجهیزات است. به عنوان مثال ، می تواند با تنظیم پارامتر در همان تجهیزات ، مس و جوشکاری کند. مواد آلومینیومی.
ب) فلز اولتراسونیک به سر جوشکاری بسیار مقاوم در برابر سایش نیاز دارد که به سختی بالای سر جوش نیاز دارد و خود اولتراسونیک به سختی خوبی از سر جوش نیاز دارد که این امر یک تضاد ایجاد می کند. سر جوش خوب هم به سختی و هم به سختی بالا نیاز دارد. تجهیزات Qianrong از فولاد آلیاژی با کیفیت بالا برای تولید سر جوش استفاده می کند و دقت و طول عمر و تولید آن با نمونه های محصولات مشابه در اروپا و آمریکا قابل مقایسه است.
ج - مبدل جزء اصلی موج مافوق صوت است که معادل موتور اتومبیل است. این فلز به مبدل احتیاج دارد که دارای قدرت بزرگ و میرایی طولانی مدت باشد.
D. جوشکاری فلز اولتراسونیک به یک سیستم کنترل با کیفیت بالا نیاز دارد. به طور کلی ، سه حالت کنترل اصلی وجود دارد: انرژی جوشکاری ، زمان و ارتفاع. چندین نرم افزار کنترل کیفیت نیازهای مختلف را برآورده می کند.
جوشکاری چند سیم اولتراسونیک توسط حالت کنترل انرژی التراسونیک 20Khz 3000w
