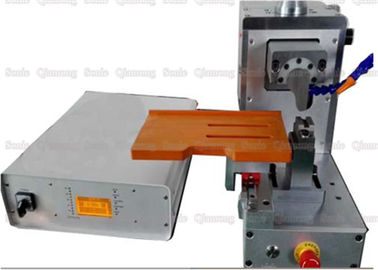

دستگاه جوشکاری نقطه اولتراسونیک ترکیبی برای سیم جوش 5000W

دستگاه جوشکاری فلزی نقطه اولتراسونیک و جوش سیم سیم

شرح:

فرآیند جوشکاری فلز اولتراسونیک فرآیندی بین جوشکاری پرس سرد و جوشکاری اصطکاک است که از انرژی چگالی بالا تولید شده توسط لرزش مکانیکی با فرکانس بالا استفاده می کند. لرزش مکانیکی سر جوشکاری جوش فلز اولتراسونیک به موازات سطح قطعه کار است. در حین جوشکاری ، فشار استاتیک به طور عمود بر روی سطح جوش از طریق سر جوش عمل می کند ، و در عین حال نیروی برشی لرزش فرکانس بالا را بهمراه دارد. هنگامی که نیروی برشی بیش از حد الاستیک ماده باشد ، بخشی از سطح تماس قطعه کار شروع به لغزش می کند. این نیروی برشی جهت در طول فرآیند جوشکاری ، فرکانس دهها هزار بار در ثانیه تغییر می کند. شکستن و از بین بردن کثیفی روی سطح قطعه کار ، سطح فلز خالص در چندین نقطه شروع به تماس می کند. با ادامه لرزش فرکانس بالا ، منطقه تماس فلز خالص گسترش می یابد تا اینکه در کل منطقه جوش گسترش یابد و در همان زمان ، اتمها روی سطح تماس ایجاد شوند. تبلور مجدد فلز ساختار دانه ریز را ایجاد می کند و ویژگی های تغییر شکل فلز سرد را نشان می دهد.

مشخصات فنی:

تجزیه و تحلیل شکست جوش نقطه فلزی اولتراسونیک:

1. تب

سر جوش در حین کار دارای مقدار مشخصی از گرما خواهد بود که این امر در اثر از دست دادن مکانیکی خود مواد و هدایت گرمای جوش ایجاد می شود. این که آیا حرارت جوش مو طبیعی است یا خیر ، هنگامی که بار بارگیری نمی شود (یعنی قطعه کار را لمس نمی کند) ، موج اولتراسونیک بیش از نیم ساعت بطور مداوم ساطع می شود و درجه حرارت نمی تواند از 50-70 درجه سانتیگراد فراتر رود. . اگر گرما شدید باشد ، سر جوش آسیب دیده یا مواد غیرقابل اعتبار هستند و نیاز به تعویض دارند. .

2. زوزه

هنگامی که سر جوشکاری زوزه می افتد ، دلایل زیر باید مورد تجزیه و تحلیل قرار گیرند:

یک آیا پیچ نصب شل است؟

ب آیا سر جوش ترک خورده است

ج این که سر جوش در تماس با اشیاء است که نباید در تماس باشند

3. اضافه بار

هنگامی که ژنراتور زنگ اضافه بار را صادر می کند ، باید به شرح زیر بررسی شود:

یک تست عدم بار ، اگر جریان کار عادی باشد ، ممکن است که سر جوش در تماس با جسم باشد که نباید لمس شود یا تنظیم پارامتر بین سر جوش و صندلی جوش معیوب باشد.

ب هنگامی که تست بدون بار عادی است ، ابتدا مشاهده کنید که سر جوش دارای ترک است ، آیا نصب آن محکم است ، سپس سر جوش را برداشته و سپس آزمایش بدون بار را انجام دهید تا از بین برود یا در مبدل + مشکلی وجود داشته باشد؟ شاخ ، و آن را قدم به قدم از بین ببرید. . پس از از بین بردن احتمال خراب شدن مبدل + شاخ ، شاخ جدید را تعویض کنید تا مشخص شود.

ج بعضی اوقات شرایطی پیش می آید که تست بدون بار طبیعی باشد و به درستی کار نکند. ممکن است تغییراتی در قسمت اصلی مانند سر جوش ایجاد شود که منجر به انتقال انرژی ضعیف صدا شود. در اینجا روش نسبتاً ساده قضاوت وجود دارد: روش لمس دستی. سر کار و شاخ در هنگام کار روی سطح ، دامنه بسیار یکنواختی دارد ، و دست احساس مخملی نرم و صاف دارد. هنگامی که انرژی صاف به یکنواخت منتقل نشود ، هنگام لمس با دست احساس حباب یا براق وجود دارد. از روش های خروج برای از بین بردن قسمت های مشکل ساز استفاده می شود. شرایط مشابه می تواند در شرایطی ایجاد شود که ژنراتور عادی نباشد ، زیرا به طور معمول شکل موج ورودی مبدل باید یک موج سینوسی صاف باشد که در مواقع وجود سنبله یا شکل موجهای غیر طبیعی بر روی موج سینوسی نیز می تواند رخ دهد. در این زمان ، می توان با جایگزین کردن دیگر مؤلفه انرژی صوتی دیگر ، قضاوت کرد.

دستگاه جوشکاری فلزی نقطه اولتراسونیک و جوش سیم سیم
